青铜反射镜调整架，国产品牌与Sigma、Altechna的对比

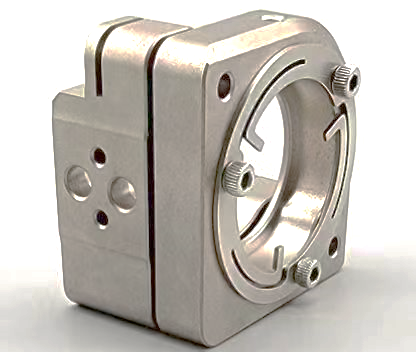

青铜反射镜镜架有四种规格有四种规格型号，可安装镜片尺寸为12.7、25.4、30、50.8mm的反射镜，这四种型号规格同Sigma相同规格相比价格至少便宜50%以上。青铜调整架采用青铜或者铝合金材料制作而成，材质可供选择，标准品的材质是青铜，青铜材质的优点是导热性好，形变小长时间可靠性高。

经过热波动后，大多数高性能青铜反射镜镜架，虽然会恢复到原始对准状态的几个微弧度内，但在高温下会出现严重的未对准状态。EMC-OM2A反射镜调整架是采用青铜或者7075材料（铝合金）制作和低波前畸变安装的组合。锁紧方式采用的径向锁紧，避免锁紧时引起的光路漂移，由于青铜光学调整架的热变形是可以表征的，并且可以通过热膨胀补偿来控制这些变形，因此青铜光学调整架的热变形是几乎可以消除的铜的热膨胀系数低于铝，从而使其在温度波动期间更稳定。

机械角度范围±3.5°，分辨率10mrad/rev，指向稳定性在SD型安装尺寸下进行大量循环加热之后<2μrad。

青铜调整架与Sigma镜架对比如下：

Sigma二维调整镜架有50.8、30、25.4、12.7mm，与海纳青铜调整架规格尺寸相同。Sigma镜架调节钮有锁定机构，采用三点侧面固定方式，而海纳采用径向锁紧方式。西格玛MHG-MP12.7规格为12.7mm,材料为黄铜，适用元器件厚度为3mm-5mm, 表面没有螺纹环等器件遮挡容易得到更大的反射光束。西格玛MHG-MP12.7调整角度为±3.0°，其俯仰/方位的分辨率也同样是0.74°/周。西格玛反射镜调整架12.7mm的规格采用黄铜，其他的规格都是铝合金材质。海纳的EMC2-OM2A0127反射镜规格为12.7mm，调整角度为±3.5°，分辨率10毫弧度/转。两者对比规格相同，材质有点区别，调整角度有点区别，海纳青铜镜架调整角度比西格玛二维调整镜多了0.5度。

海纳青铜镜架镜架与西格玛的反射镜镜架相比价格便宜一半，海纳青铜调整架与进口相比在价格方面颇具优势。

青铜反射镜镜架与Altechna镜架对比如下：

Altechna镜架同海纳青铜反射镜镜架一样，SD型工业级精确可调镜架为要求苛刻的应用提供出色的性能。

Altechna镜架与海纳的青铜反射镜镜架规格相同，都有12.7mm、25.4mm、30mm、50.8mm的规格，安装镜片的厚度一样，都可以安装镜片的厚度为3mm、5mm、6mm、8mm。

海纳的反射镜调整架材质是青铜，当然也可以选择铝合金材质，看客户喜好。Altechna镜架有特殊合金加工而成，可提供最佳的光束指向稳定性，海纳的镜架也同样可以提供极好指向稳定性。Altechna镜架可以在XY方向上调整镜子，可以提供完全集成的锁定机构，保证出色的角度稳定性。海纳青铜反射镜调整架也有定位销，也是SD型镜片可调整，角度稳定性好。

Altechna镜架与海纳青铜反射镜调整架的机械角范围都是±.3.5°，分辨率是10 mrad/rev，指向稳定性相同，在SD型安装尺寸下进行大量循环加热之后<2μrad。

总结: Altechna镜架同海纳青铜反射镜调整架相比形状、性能、规格、特点几乎相同，除了两者的材质和价格不一样，海纳青铜反射镜调整架比Altechna镜架更占优势，价格便宜。

图左边为Altechna镜架，右边为海纳反射镜调整架

总结:

海纳反射镜调整架交期短，价格实惠，指向稳定性好，角度稳定性出色。青铜青铜光学调整架的核心指标参数接近进口品牌与Altechna镜架和Sigma镜架相比有一定的竞争优势。
