Alpes QCL量子级联激光器的HHL封装中文名称是高热负载封装。HHL封装是用于连续光或脉冲激光器的密封的带准直的封装，它是短期集成和在恶劣环境中使用的理想选择。HHL封装的量子级联激光器比LLH封装体积上小得多，并且是完全密封的。这个HHL封装包含一个Peltier(珀耳帖)结和一个NTC温度传感器（型号10K4CG），可由TC3或用户自己的温度控制系统操控。散热是通过与铜底座的热接触来实现的；散热能力取决于运行模式和环境条件。
HHL封装（适合较高耗散的CW-DFB）
Alpes QCL量子级联激光器-光束输出的三种配置
-在标准版本中，红外光束通过硫系玻璃透镜进行准直，再通过镀AR膜的ZnSe窗片。自由空间光束的发散度小于6mrad。
-在未准直的版本中，不存在准直透镜，激光源放置得尽可能靠近从ZnSe窗口获得带发散的输出
-在尾纤型版本中，为HHL封装增加了一个光纤端口，并提供了约1m长的单模中红外光纤
Alpes QCL的HHL封装主要特点
-散热功率可达16W
-冷汗温度可达60℃
-可支持准直输出光
-光纤尾纤连接器可用
Alpes QCL的HHL封装主要应用
-集成到工业系统中

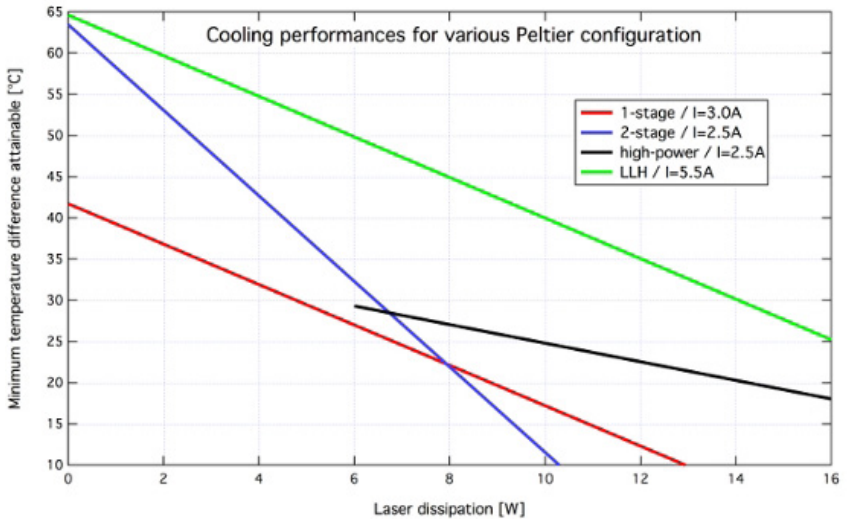

HHL封装可以配备单级，双级或高功率TEC冷却器。他们的性能显示如上图，还与封装体积大得多的LLH封装进行了对比参考。单级和双级在价格上相当，应根据激光器的预期使用情况选择理想的方案，高功率TEC价格较高。

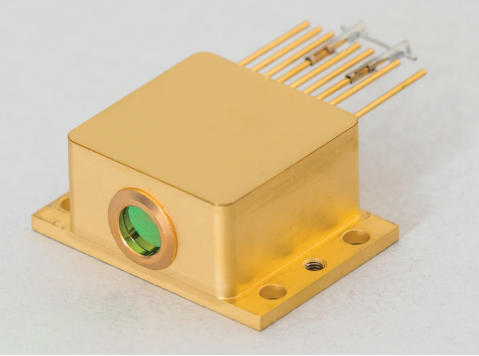

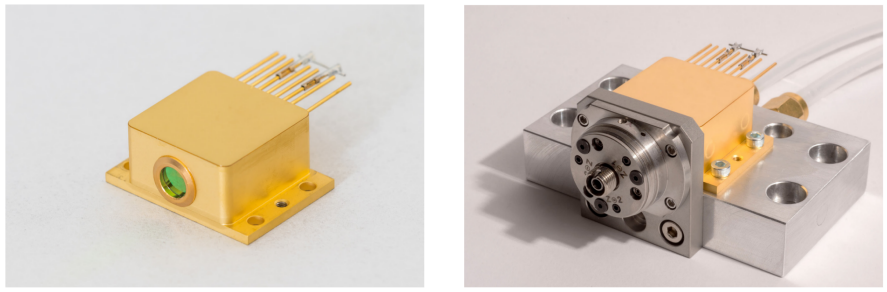

左图为带有准直镜输出的HHL封装，准直镜在封装内，由镀AR膜的窗片保护。右图为尾纤式的HHL封装，散热器可用于自由空间光的便携水冷。
Alpes QCL的HHL封装(HHL Housing)特点
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
尺寸 |
|
44.5×31.7×19 |
|
mm3 |
1 |
|
最大温差 |
|
30 |
60 |
℃ |
2 |
|
最大热负载 |
|
6 |
16 |
W |
3 |
|
光束发散角（自由空间） |
|
5 |
6 |
mrad |
4 |
|
温度传感器 |
|
NTC |
|
|
5 |
|
光纤连接器 |
|
FC/PC |
|
|
6 |
|
光纤耦合效率 |
5 |
15 |
50 |
% |
7 |
|
重复性 |
|
2.5 |
|
% |
8 |
|
ZnSe窗片通光波段 |
|
2-12 |
|
μm |
9 |
|
光纤数值孔径 |
|
0.3 |
|
|
10 |
|
光纤长度 |
0.5 |
1 |
|
m |
11 |
|
单模光纤 |
|
|
5 |
μm |
12 |
注释
1. 这个是自由空间中的HHL封装外壳的尺寸。尾纤型的HHL安装子啊一个固定的基座上，附带一个光纤接口。
2. 温差最大值在热负载为0时可得，取决于制冷器的选择。
3. 维持激光片温度处于室温的热负载的最大值也取决于制冷器的选择。
4. 对于标注的准直光束而言。当然，未准直的发散光和尾纤型接口也是可用的。
5. 标注温度传感器用的是10K4CG的NTC，pt100传感器也是可用的
6. 仅适用于尾纤型封装
7. 在使用尾纤型封装的情况下，由于与芯片的部分耦合，尾纤封装的输出将低于封装前的芯片的输出。耦合器取决于输出端面的细节，是不可调的，耦合器将根据预期的工作温度进行优化。
8. 光纤接头的插拔的重复性
9. ZnSe窗片倾斜避免背向反射
10. 该项对4.7μm光纤而言。选用不同光纤该数值也会不同。
11. 标准长度-任何商业上可用的长度都可以选择，光纤的价格将增加。请注意，对中红外的衰减通常大于通信光纤
12. 单模氟化铟玻璃可用于短于5微米的波长。其他类型的光纤也是可能的，在这种情况下，规格可能会改变
