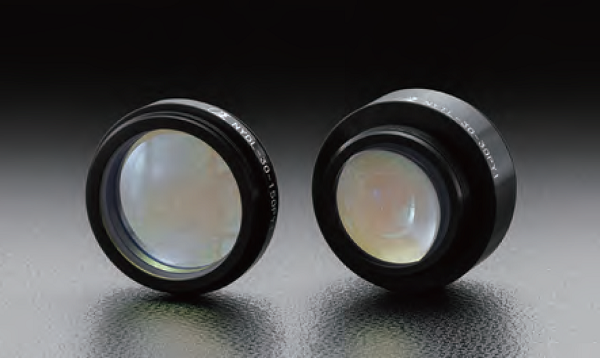

NYTL/NYDL系列YAG激光用聚光透镜，型号包含NYTL-25-20PY1至NYDL-30-150PY1等。YAG激光消色差聚光透镜采用冕牌与火石玻璃空气隙型设计，无胶合透镜。YAG激光空气隙聚光透镜外径25-30mm，焦距20-150mm，该系列消色差透镜消色差功能只针对1064nm和632.8nm波长，可改善He-Ne激光色差，便于聚光定位和焦点调节，表面增透膜提升聚光效率。除此之外，西格玛光机还提供定制以及批量生产服务。
YAG激光空气隙聚光透镜NYTL/NYDL不使用胶合透镜，而使用空气隙型YAG激光用消色差的聚光透镜。由于不使用粘合剂，所以也能用于高输出激光束的聚光。由于改善了和导光He-Ne激光（波长632.8nm）的色差，可以使用导光确认聚光位置或进行焦点调整。波长1064nm准直激光成像后的焦点光斑直径几乎接近衍射极限。透镜表面镀有增透膜，反射光量损失很小，聚光效率高。
Optosigma YAG激光消色差聚光透镜NYDL/NYTL型号汇总列表
|
型号 |
透镜外径 φD(mm) |
焦点距离f(mm) |
外径 φDc(mm) |
通光口径 φDe(mm) |
长度L(mm) |
固定用螺纹Ma |
安装用螺纹Mb |
螺纹长度A(mm) |
NA |
工作距离WD(mm) |
|
NYTL-25-20PY1 |
φ25 |
20.0 |
φ32 |
φ20 |
22 |
M29 P0.75 |
M22 P0.75 |
6.0 |
0.50 |
9.0 |
|
NYTL-30-30PY1 |
φ30 |
30.0 |
φ36 |
φ27 |
22 |
M34 P0.75 |
M28 P0.75 |
6.5 |
0.45 |
19.1 |
|
NYTL-30-40PY1 |
φ30 |
40.0 |
φ36 |
φ26.5 |
19 |
M34 P0.75 |
M28 P0.75 |
4.0 |
0.33 |
30.9 |
|
NYTL-30-50PY1 |
φ30 |
50.0 |
φ36 |
φ25.5 |
19 |
M34 P0.75 |
M28 P0.75 |
3.5 |
0.25 |
41.4 |
|
NYDL-30-60PY1 |
φ30 |
59.9 |
φ36 |
φ27 |
17 |
M34 P0.75 |
M34 P0.75 |
4.0 |
0.23 |
41.1 |
|
NYDL-30-80PY1 |
φ30 |
79.9 |
φ36 |
φ27 |
15 |
M34 P0.75 |
M34 P0.75 |
4.0 |
0.17 |
67.6 |
|
NYDL-30-100PY1 |
φ30 |
100.1 |
φ36 |
φ27 |
14 |
M34 P0.75 |
M34 P0.75 |
4.0 |
0.14 |
88.4 |
|
NYDL-30-150PY1 |
φ30 |
149.3 |
φ36 |
φ27 |
12 |
M34 P0.75 |
M34 P0.75 |
4.0 |
0.09 |
140.0 |
Optosigma YAG激光消色差聚光透镜NYTL/NYDL技术指标
|
共同指标 |
|
|
材质 |
冕牌玻璃－（空气隙）－（火石玻璃） |
|
镜筒材质 |
铝合金 表面处理：阳板氧化发黑 |
|
设计波长 |
1064nm，632.8nm |
|
入射角公差 |
1064nm，632.8nm用增透膜 |
|
视场角 |
±１° |
|
激光损伤阈值 |
1J/cm2（脉冲宽10ns，重复频率20Hz） |

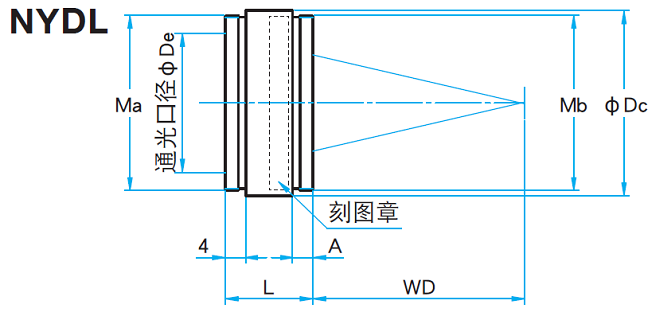

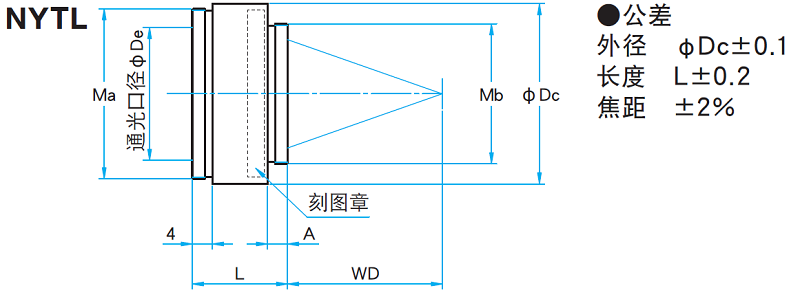

西格玛光机YAG激光用聚光透镜NYDL/NYTL外形图

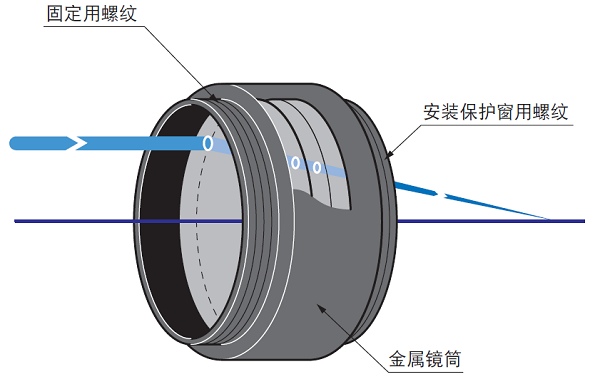

Optosigma YAG激光用聚光透镜NYDL/NYTL功能说明图
西格玛光机YAG激光消色差聚光透镜NYTL/NYDL使用信息
-西格玛光机可承接制造产品目录之外的高能量冲激光或指定波长的产品。
-按照客户技术指标，可以进行数百个量级的批量生产。
-为了保护透镜以避免被激光加工时溅出的粉末所损伤，可以配置另外销售的保护窗玻璃。
- YAG激光空气隙消色差透镜备有固定聚光透镜的专用支架（CHF-M29-25，LHF-M34-30)。
-关于各波长的焦距，请参考网页的［焦距随波长变化表］
Optosigma YAG激光空气隙聚光透镜NYTL/NYDL使用注意事项
- 西格玛光机YAG激光空气隙消色差透镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。
-入射光要从指定方向进入聚光透镜，一定要使平行光从上面（刻图章）入射到透镜中。如果入射光从反方向射入透镜，将导致球差恶化，焦点光斑变大，成像模糊。
-在设计波长之外的条件下使用时，导致球差恶化，透过率降低。
-使用大功率激光器，或在热源附近使用时，可能导致YAG激光空气隙聚光透镜温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。
-使用脉冲激光的时候，不要让能量密度变得过高，尽可能扩展到入射光束使用。
-入射光束直径太小的话，反而不能得到小的光斑。
