作者：戴xl 时间：2025-06-24

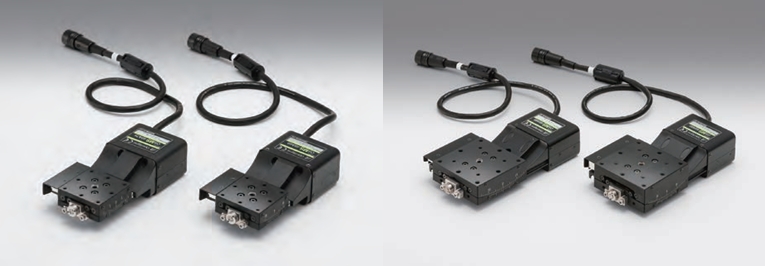

西格玛光机/Sigmakoki/OptoSigma在可淬火的不锈钢材料的平台本体和摆动台上直接加工了导轨，是一款高精度的自动摆动平台。运动平滑，最适用于需要频繁调整角度的场合。采用了在本体上直接加工导轨的一体型构造，减少了所需的零件数量和组装时间，性价比好。定位销（附属品）方便组装αβ轴平台，或便于定位安装到其他机器或装置。其命名规则：OSMS-A即电动摆动/偏摆平台，OSMS-X为电动位移台，OSMS-YAW为电动旋转/转动台。
西格玛光机/Sigmakoki/OptoSigma的TSD一体型导轨自动摆动平台/TSD一体型导轨电动摆动平台/TSD一体型导轨自动俯仰平台/电动偏摆台/电动俯仰平台/OSMS-A系列有以下两个型号：OSMS-40A、OSMS-60A。OSMS-40A：OSMS-40A60、OSMS-40A75、OSMS-40A60R（反手对称型号）、OSMS-40A75R（反手对称型号），40表示台面尺寸40*40mm，而60、75表示为摆动中心高度为60mm、75mm。OSMS-60A：OSMS-60A60、OSMS-60A85、OSMS-60A105、 OSMS-60A60R（反手对称型号）、OSMS-60A85R（反手对称型号）、OSMS-60A105R（反手对称型号），60表示60*60mm台面尺寸，而60、85、105表示摆动中心高度。
|
型号系列 |
台面尺寸 |
|
OSMS-40A |
40×40mm |
|
OSMS-60A |
60×60mm |
TSD一体型导轨自动摆动平台/电动偏摆台/电动摆动平台/自动俯仰平台/电动俯仰平台/OSMS-A系列
|
型号 |
OSMS-40A60 |
OSMS-40A75 |
||
|
（反手对称型号） |
OSMS-40A60R |
OSMS-40A75R |
||
|
机械技术指标 |
行程〔°〕 |
±5 |
±4 |
|
|
台面尺寸〔mm〕 |
40×40 |
40×40 |
||
|
驱动机构（减速比） |
蜗轮蜗杆（1 ：332） |
蜗轮蜗杆（1 ：406） |
||
|
导轨形式 |
TSD一体型导轨 |
TSD一体型导轨 |
||
|
主要材料 |
SUS440C淬火 |
SUS440C淬火 |
||
|
表面处理 |
黑铬 |
黑铬 |
||
|
自重〔kg〕 |
0.4 |
0.4 |
||
|
尺寸与 公差 |
平台厚度〔mm〕 |
15 |
15 |
|
|
摆动中心高度〔mm〕 |
60±0.1 |
75±0.1 |
||
|
摆动中心精度〔mm〕 |
φ0.01以内 |
φ0.01以内 |
||
|
精度技术指标 |
分辨率 |
（整步）〔°/脉冲〕 |
约0.00217 |
约0.00177 |
|
（半步）〔°/脉冲〕 |
约0.00108 |
约0.00089 |
||
|
最大速度〔°/sec〕 |
10 |
8.9 |
||
|
重复定位精度〔°〕 |
±0.004 |
±0.004 |
||
|
承载能力〔N〕 |
19.6（2.0kgf） |
19.6（2.0kgf） |
||
|
扭矩刚度〔″/N·cm〕 |
转动0.6 偏摆0.6 |
转动0.6 偏摆0.6 |
||
|
空行程〔°〕 |
0.02 |
0.02 |
||
|
传感器 |
传感器型号 |
微型光电传感器：GP1S092HCPIF（夏普（株））：极限位置传感器 |
||
|
极限位置传感器 |
有（常闭） |
有（常闭） |
||
|
原点传感器 |
无 |
无 |
||
|
电机／传感器技术指标 |
||
|
电机 |
类型 |
5相步进电机 0.75A/相（ORIENTAL MOTOR（株）） |
|
型号 |
PK523HPB-C12（□28mm） |
|
|
步距角 |
0.72° |
|
|
传感器 |
电源电压 |
DC5〜24V±10% |
|
消耗电流 |
40mA以下（单个传感器20mA） |
|
|
输出端电气特性 |
NPN集电极开路输出 DC30V以下50mA以下 |
|
|
信号的含义 |
遮光时：输出晶体管OFF（截止） 遮光时：输出晶体管ON（导通）：原点传感器 |
|
|
推荐选用的驱动器／控制器型号 |
||
|
电器系统 |
驱动器 |
SG-5M，SG-5MA，MC-S0514ZU，SG-514MSC，MC-7514PCL |
|
控制器 |
GSC-01，GSC-02，SHOT-702，GIP-101，HSC-103，SHOT-302GS，SHOT-304GS，HIT-M·HIT-S，PGC-04-U |
|
|
型号 |
OSMS-60A60 |
OSMS-60A85 |
OSMS-60A105 |
||
|
（反手对称型号） |
OSMS-60A60R |
OSMS-60A85R |
OSMS-60A105R |
||
|
机械技术指标 |
行程〔°〕 |
±14 |
±9 |
±7 |
|
|
台面尺寸〔mm〕 |
60×60 |
60×60 |
60×60 |
||
|
驱动机构（减速比） |
蜗轮蜗杆（1 ：246） |
蜗轮蜗杆（1 ：314） |
蜗轮蜗杆（1 ：380） |
||
|
导轨形式 |
TSD一体型导轨 |
TSD一体型导轨 |
TSD一体型导轨 |
||
|
主要材料 |
SUS440C淬火 |
SUS440C淬火 |
SUS440C淬火 |
||
|
表面处理 |
黑铬 |
黑铬 |
黑铬 |
||
|
自重〔kg〕 |
0.85 |
0.75 |
0.75 |
||
|
尺寸与公差 |
平台厚度〔mm〕 |
25 |
20 |
20 |
|
|
摆动中心高度〔mm〕 |
60±0.1 |
85±0.1 |
105±0.1 |
||
|
摆动中心精度〔mm〕 |
φ0.01以内 |
φ0.01以内 |
φ0.01以内 |
||
|
精度技术指标 |
分辨率 |
（整步）〔°/脉冲〕 |
约0.00293 |
约0.00229 |
约0.00189 |
|
（半步）〔°/脉冲〕 |
约0.00146 |
约0.00115 |
约0.00095 |
||
|
最大速度〔°/sec〕 |
10 |
8 |
6.6 |
||
|
重复定位精度〔°〕 |
±0.004 |
±0.004 |
±0.004 |
||
|
承载能力〔N〕 |
29.4（3.0kgf） |
29.4（3.0kgf） |
29.4（3.0kgf） |
||
|
扭矩刚度〔″/N·cm〕 |
转动0.3 偏摆0.3 |
转动0.3 偏摆0.3 |
转动0.3 偏摆0.3 |
||
|
空行程〔°〕 |
0.02 |
0.02 |
0.02 |
||
|
传感器 |
传感器型号 |
微型光电传感器：GP1S097HCZ0F（夏普（株））：极限位置传感器，原点传感器 |
|||
|
极限位置传感器 |
有（常闭） |
有（常闭） |
有（常闭） |
||
|
原点传感器 |
有（常开） |
有（常开） |
有（常开） |
||
|
电机／传感器技术指标 |
||
|
电机 |
类型 |
5相步进电机 0.75A/相（ORIENTAL MOTOR（株）） |
|
型号 |
PK523HPB-C12（□28mm） |
|
|
步距角 |
0.72° |
|
|
传感器 |
电源电压 |
DC5〜24V±10% |
|
消耗电流 |
60mA以下（单个传感器20mA） |
|
|
输出端电气特性 |
NPN集电极开路输出 DC30V以下50mA以下 |
|
|
信号的含义 |
遮光时：输出晶体管OFF（截止）：极限位置传感器 遮光时：输出晶体管ON（导通）：原点传感器 |
|
|
推荐选用的驱动器／控制器型号 |
||
|
电器系统 |
驱动器 |
SG-5M，SG-5MA，MC-S0514ZU，SG-514MSC，MC-7514PCL |
|
控制器 |
GSC-01，GSC-02，SHOT-702，GIP-101，HSC-103，SHOT-302GS，SHOT-304GS，HIT-M·HIT-S，PGC-04-U |
|
