本系列产品为日本QD LASER推出的紧凑型可见光激光器，涵盖紧凑型封装激光模块/紧凑型半导体激光器/紧凑型可见光激光器/超小型可见光半导体激光器与Lantana™系列，专为生物医学检测、流式细胞分析、拉曼光谱等精密光学场景设计。产品具备超小体积、高稳定性单频输出及低功耗特性，支持连续波（CW）与脉冲驱动模式，提供光纤尾纤（SMF/PMF）及集成驱动盒等多种配置，满足不同系统的集成需求。开发中的488nm、552nm、588nm波长计划于2025年提供样品。
紧凑型封装激光模块与Lantana™系列产品描述
（一）紧凑型封装激光模块/紧凑型半导体激光器/紧凑型可见光激光器，最适合流式细胞仪的椭圆光斑。
极致微型化：激光单元体积仅22×5.6×3.8mm（＜0.5cc），可嵌入微型光学模块。
高稳定性单频技术：采用专利DFB激光器与二次谐波生成（SHG）技术，功率稳定性＜2%，光束质量TEM₀₀（M²＜1.2）。
低功耗运行：典型功耗＜1.5W，支持宽温工作。

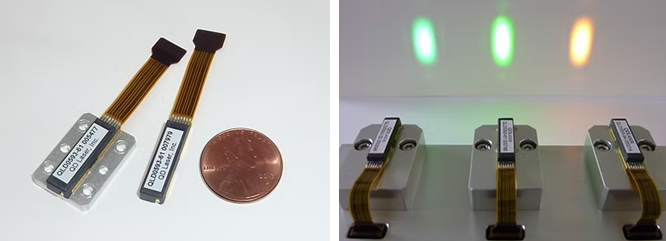

图：紧凑型封装激光模块/紧凑型半导体激光器/紧凑型可见光激光器/超小型可见光半导体激光器图
（二）Lantana™系列，世界最小即插即用型激光模组。
全集成设计：激光头与驱动器一体化，尺寸仅38×62×22.7mm，重量157g，支持即插即用，适配桌面或移动设备。
双模式驱动：内置专用驱动器，支持CW模式（APC控制）与脉冲模式（ACC控制），通过USB串口实现数字调制（0–50kHz）。
光纤输出灵活：可选单模光纤（SMF）或保偏光纤（PMF），光纤尾纤型输出功率范围2–25mW。

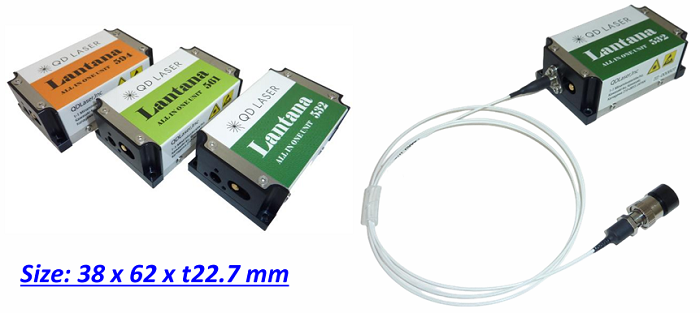

图：Lantana™系列实物图
紧凑型可见光激光器与Lantana™系列主要应用
生物医学：流式细胞仪、细胞分选仪、激光显微镜、生物芯片检测。
光谱分析：拉曼光谱仪、光致发光（PL）测量、荧光成像。
工业检测：半导体元件缺陷检测、光学元件校准、精密计量。
紧凑型封装激光模块与Lantana™系列对比
|
参数 |
紧凑型封装激光模块(QLD0593/QLD0561) |
Lantana™(QC4LD0593/QC4LD0561) |
|
波长 |
532/561/594nm |
532/561/594nm |
|
功率 |
5,20,30,50mW（功率稳定性＜2%） |
5,20,30,50mW（功率稳定性＜2%） |
|
尺寸 |
22x5.6xt3.8mm（＜0.5cc） |
38x62xt22.7mm（53cc） |
|
功耗 |
＜1.5W |
Typ.2.2W＠50mW |
|
驱动 |
高速脉冲驱动（纳秒，50皮秒） |
内部配有用于连续和脉冲方式的驱动 |
|
封装 |
紧凑型封装 |
对应即插即用型的USB控制 |
|
选项 |
光纤连接口，脉冲模式的驱动板（皮秒脉冲驱动板） |
光纤连接口 |
|
用途 |
流式测试仪，生物医疗显微镜，光谱，测量 |
生物医疗检测设备(流式测试仪,细胞分拣,激光显微镜),光谱测量 |
紧凑型封装激光模块/紧凑型半导体激光器型号参数
|
型号 |
波长（nm） |
输出功率（mW） |
|
QLD0593-3220 |
532 |
20 |
|
QLD0593-3230 |
30 |
|
|
QLD0593-3250 |
50 |
|
|
QLD0593-6120 |
561 |
20 |
|
QLD0593-6130 |
30 |
|
|
QLD0593-6150 |
50 |
|
|
QLD0593-9405 |
594 |
5 |
|
QLD0593-9420 |
20 |
CW驱动集成模块激光器型号参数
|
型号 |
波长（nm） |
输出功率（mW） |
|
QC4D0593-3220 |
532 |
20 |
|
QC4D0593-6120 |
561 |
30 |
|
QC4D0593-9420 |
594 |
50 |
Lantana™系列详细参数表
|
型号 |
QC4LD0593-32xx |
QC4LD0593-61xx |
QC4LD0593-94xx |
|
波长 |
532±2nm |
561±2nm |
594±2nm |
|
光输出 |
xx=20/30/50mW |
xx=5mW |
|
|
光束直径 |
类型：0.5（H）*1.1（V）mmat1/e2 |
||
|
光束发散角 |
类型：1.2mradat全角 |
||
|
光束角度 |
<2.5mrad |
||
|
RMS噪声 |
<0.25%at120kHz-10MHz |
||
|
输出稳定性 |
<2%(CW模式下，8小时) |
||
|
指向稳定性 |
<30µrad |
||
|
预热时间 |
<5min |
||
|
偏光比 |
>12dB |
||
|
驱动模式 |
CW通过串行通信进行数字调制 |
||
|
控制方式 |
CW模式下的APC/脉冲模式下的ACC |
||
|
数字调制 |
0–50kHz |
||
|
功耗 |
类型：Tc=25℃时，50mW时为2.2W（待机时典型值为0.8W） |
||
|
带光纤型号 |
QC4LD0561-32xx |
QC4LD0561-61xx |
QC4LD0561-94xx |
|
光输出 |
xx=10/15/25mW |
xx=2mW |
|
|
纤维选项 |
提供SMF和PMF尾纤模块 |
||
|
直流输入电压 |
12VDC |
|
大小 |
QC4LD0593:38x62xt22.7mm(53cc) |
|
重量 |
QC4LD0593:157g |
|
环境温度 |
15℃<环境温度<37℃，运行时<65%RH |
