作者：戴xl 时间：2025-08-04
QD Laser的DFB激光器/DFB半导体激光器/分布式反馈激光器/DFB分布反馈激光器/单纵模半导体激光器/单频半导体激光器覆盖1018-1122nm与1140-1188nm波长范围，支持皮秒（15ps/20ps/50ps）、纳秒（1-20ns）及连续波（CW）驱动模式，具备高可靠性与稳定光输出特性。激光器采用单纵模设计，脉冲形状无二次峰值，搭配可编程驱动电路，适用于微精细加工、LiDAR测距、半导体检测等高精度场景。QD Laser通过与波长转换元件结合，可生成532nm（绿光）、355nm（紫外）等谐波，拓展应用至紫外加工与光谱分析领域。
QLD1x6x系列是一款高功率单模DFB激光器，具有各种波长以供用户选择：1018 nm~1122 nm，1140 nm~1188 nm。提供14-pin标准蝶形封装（QLD106G系列为7-pin SMPM蝶形封装），内置光隔离器（QLD106L系列不含），保偏光纤输出。具有优秀的谱线稳定性，可在多种模式下运行：从CW模式到短脉冲模式（纳秒级脉冲，而在增益开关模式下脉冲可达15或50 ps），非常适用于光纤激光器的种子源。可随激光器一起提供各种驱动板：15 ps，50 ps，ns级脉冲板，DFB-SOA，CW驱动板等，非常有助于客户光纤激光器的设计。
DFB激光器/DFB半导体激光器/分布式反馈激光器核心特点
1. 波长特性
宽范围精密可调：1018-1122nm/1140-1188nm（1nm间隔），覆盖1030/1053/1064/1080/1120/1180nm等工业常用波长
单纵模稳定性：无双峰干扰的纯净光谱（±1nm精度）
2. 脉冲性能
超短脉冲：15ps@1064nm（QLD106G系列），20ps@1030nm
高峰值功率：400mW@1ns（QLD106P系列），支持50ps-20ns脉宽可调
多模式驱动：支持CW/突发模式/增益开关，可选配集成驱动板（含ps/ns脉冲生成功能）
3. 封装与集成
多样化封装：14pin蝶形/7pin蝶形（SMPM接口）/TO-CAN 5.6mm
系统集成方案：提供激光器+驱动板套件（标准蝶形/带外壳封装可选）
4. 应用优化
微细加工、激光雷达（LiDAR）、半导体检测设备等高功率激光器的种子光源。*通过波长转换元件的组合，可产生二次、三次谐波：1064 nm → 532 nm（绿色）→ 355 nm（紫外）
定制服务：可定制波长、脉宽、驱动条件及引脚配置
5. 技术优势
增益芯片支持：1060nm带宽增益芯片适用于可调谐光源
即插即用：模块化设计简化系统集成
高吞吐量：专为工业级微细加工优化
DFB分布反馈激光器/单纵模半导体激光器/单频半导体激光器主要规格
波长范围：1018-1122 nm、1140-1188 nm（1 nm间隔可调）
脉冲宽度：15 ps、20 ps、50 ps、1 ns-20 ns（可选扩展至50 ns）
DFB激光器/DFB半导体激光器/分布式反馈激光器主要激光规格
|
脉冲宽度 |
15ps/20ps |
50ps, 1-20ns |
1-20ns |
CW |
|
波长 |
1030nm 1064nm |
1018-1122nm 1140-1188nm |
1030nm |
1018-1122nm 1140-1188nm |
|
1053nm |
||||
|
1064nm |
||||
|
峰值光功率 （脉冲驱动时） |
>50mW |
>100mW |
>300mW |
n/a |
|
>400mW |
||||
|
光功率（CW驱动时） |
n/a |
n/a |
n/a |
>30mW |
DFB分布反馈激光器/单纵模半导体激光器/单频半导体激光器主要激光驱动器参数
|
脉冲宽度 |
15-20ps |
50ps-9ns |
10ns-125ns |
CW |
|
重复频率 |
12kHz-200MHz |
12kHz-250MHz |
3kHz-1MHz |
n/a |
|
最大电流 |
100mA |
200mA |
2A |
500mA/2A |
图：14PIN蝶形DFB激光及加装驱动板图片

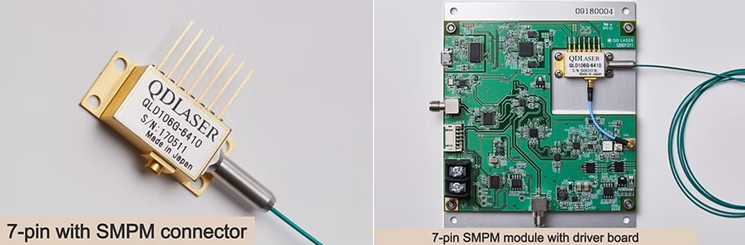

图：7PIN+SMPM连接器及加装驱动板图片
|
QLD1061 series/波长1018-1122nm & 1140-1180nm/14PIN蝶形DFB激光（也可加装驱动板） |
|
|
QLD1061产品型号 |
功率 |
|
QLD1a61-xxyyCzWtt |
10 mW （CW操作） |
|
30 mW （CW操作） |
|
|
QLD1a61-xxyyPzWtt |
30 mW （CW操作） |
|
300 mW （3-20 ns脉冲操作） |
|
|
100 mW （3-100 ns脉冲操作） |
|
|
QLD1a61-xx30GzWtt |
30 mW （CW操作） |
|
300 mW （3-20 ns脉冲操作） |
|
|
100 mW （3-100 ns脉冲操作） |
|
|
100 mW （50 ps增益开关操作） |
|
|
QC2D1x61 series〈标准蝶形封装〉 （DFB激光器和驱动板的集成） |
30 mW （CW操作） |
|
50 mW （3-9 ns脉冲操作） |
|
|
100 mW （50 ps增益开关操作） |
|
|
QC8D1x61 series〈带外壳封装〉 （DFB激光器和驱动板的集成） |
30 mW （CW操作） |
|
50 mW （3-9 ns脉冲操作） |
|
|
100 mW （50 ps增益开关操作） |
|
|
QC9D1x61 series〈标准蝶形封装〉 （DFB激光器和驱动板的集成） |
300 mW （5-20 ns脉冲） |
|
100 mW （20-125 ns脉冲） |
|
※请提供需要的波长及波长公差。标准公差是±5 nm。±1 nm亦可定制。
※如需要脉冲驱动，请提供脉宽，重复频率，峰值功率等参数。
※光纤接口：900 µm外径＋FC/APC，或250 µm＋Ferrule/APC
※可提供集成温控的14PIN蝶形DFB激光器恒流驱动板。
|
QLD106D series/波长1064nm/恒流50mW/14PIN蝶形DFB激光器 |
|
|
QLD106D产品型号 |
功率 |
|
QLD106D-6450Cz |
50 mW（CW操作） |
※请提供需要的波长及波长公差。标准公差是±5 nm。±1 nm亦可定制。
※如需要脉冲驱动，请提供脉宽，重复频率，峰值功率等参数。
※光纤接口：900 µm外径＋FC/APC，或250 µm＋Ferrule/APC
|
QLD106L series/波长1018-1122nm&1140-1188nm/14PIN蝶形DFB激光器（也可加装驱动板）*无光隔离器的高功率型号 |
|
|
QLD106L产品型号 |
功率 |
|
QLD1a6L-xx50C |
50 mW (CW操作) |
|
QLD10GL-64A0P |
50 mW (CW操作) |
|
390 mW (3-20 ns脉冲操作) |
|
|
130 mW (3-100 ns脉冲操作) |
|
|
QLD10GL-6430G |
50 mW (CW操作) |
|
390 mW (3-20 ns脉冲操作) |
|
|
130 mW (3-100 ns脉冲操作) |
|
|
130 mW (50 ps增益开关操作) |
|
|
QC2D1x6L series（标准蝶形封装） （DFB激光器和驱动板集成） |
50 mW (CW操作) |
|
65 mW (3-9 ns脉冲操作) |
|
|
130 mW (50 ps增益开关操作) |
|
|
QC8D1x6L series（带外壳封装） （DFB激光器和驱动板集成） |
50 mW (CW操作) |
|
65 mW (3-9 ns脉冲操作) |
|
|
130 mW (50 ps增益开关操作) |
|
|
QC9D1x6L series（标准蝶形封装） （DFB激光器和驱动板集成） |
390 mW (5-20 ns脉冲操作) |
|
130 mW (20-125 ns脉冲操作) |
|
※请提供需要的波长及波长公差。标准公差是±5 nm。±1 nm亦可定制。
※如有希望1064 nm以外的波长，敬请垂询。
※如需要脉冲驱动，请提供脉宽，重复频率，峰值功率等参数。
※光纤接口：900 µm外径＋FC/APC，或250 µm＋Ferrule/APC
|
QLD106P series/波长1018-1122nm&1140-1188nm/14PIN蝶形DFB将其（也可加装驱动板）*1 ns短脉冲的改进型号 |
|
|
QLD106P产品型号 |
功率 |
|
QLD1x6P-xxC0 |
30 mW (CW操作) |
|
300 mW (1-20 ns脉冲操作) |
|
|
QLD106P-64D0（波长1064 nm） |
30 mW (CW操作) |
|
400 mW (1-20 ns脉冲操作) |
|
|
QC2D1x6P series（标准蝶形封装） （DFB激光器和驱动板集成） |
30 mW (CW操作) |
|
50 mW (1-9 ns脉冲操作) |
|
|
100 mW (50 ps增益开关操作) |
|
|
QC8D1x6P series（带外壳封装） （DFB激光器和驱动板集成） |
30 mW (CW操作) |
|
50 mW (1-9 ns脉冲操作) |
|
|
100 mW (50 ps增益开关操作) |
|
※请提供需要的波长及波长公差。标准公差是±5 nm。±1 nm亦可定制。
※如需要脉冲驱动，请提供脉宽，重复频率，峰值功率等参数。
※光纤接口：900 µm外径＋FC/APC，或250 µm＋Ferrule/APC
※增益开关模式下脉冲可达50 ps。敬请垂询。
|
QLD106G series/波长1030nm&1064nm/7PIN蝶形DFB+SMPM连接器（也可加装驱动板）*15-20ps脉冲驱动型号 |
|
|
QLD106G产品型号 |
功率 |
|
QLD106G-3010 |
50 mW (20 ps增益开关操作) |
|
QLD106G-6410 |
50 mW (15 ps增益开关操作) |
|
QCED106G-3010(QLD106G-3010和驱动板的集成) |
50 mW (20 ps增益开关操作) |
|
QCED106G-6410（QLD106G-6410和驱动板的集成） |
50 mW (15 ps增益开关操作) |
※请提供需要的波长及波长公差。标准公差是±5 nm。±1 nm亦可定制。
※如需要脉冲驱动，请提供脉宽，重复频率，峰值功率等参数。
※光纤接口：900 µm外径＋FC/APC，或250 µm＋Ferrule/APC
|
QLA1061 series/波长1030，1064,1122,1188nm/14PIN蝶形DFB激光器（也可加装驱动板）*DFB+SOA型号 |
|
|
QLA1061产品型号 |
功率 |
|
QLA1x61-xxA0 |
70-100 mW（CW操作） |
|
QLD106G-6410 |
200-300 mW（50 ps增益开关操作） |
|
QCBA1x61-xxA0 series（QLA1x61-xxA0和驱动板的集成） |
200-300 mW（50 ps增益开关操作） |
※请提供需要的波长及波长公差。标准公差是±5 nm。±1 nm亦可定制。
※如需要脉冲驱动，请提供脉宽，重复频率，峰值功率等参数。
※光纤接口：900 µm外径＋FC/APC，或250 µm＋Ferrule/APC
|
QLD103E series/波长1030nm&1064nm/5.6mm TO-CAN |
|
|
QLD103E产品型号 |
功率 |
|
QLD103E-3050-ST（波长1030 nm） |
50 mW under CW operation |
|
QLD103E-6450-ST（波长1064 nm） |
50 mW under CW operation |
※请提供需要的波长及波长公差。标准公差是±5 nm。±1 nm亦可定制。
※如需要脉冲驱动，请提供驱动参数（脉宽、激光频率、最大功率等）。
※提供Bare chip和COC封装。
