作者：叶gx 时间：2025-08-06
英国PowerPhotonic多模光束整形器有光隧式整形器、755nm多模平顶光束整形器、532nm高斯散射片、532nm平顶散射片。光隧式整形器标准品可形成500、600、1000µm环直径和200µm环厚度；755nm多模平顶光束整形器标准品可产生方形或圆形光斑，发散角3°或6°；532nm高斯扩散片标准品发散角有1°、3°、5°；532nm平顶扩散片标准品发散角有1°、2.5°。
一、光隧式整形器（Light Tunnel Generator）
光隧式整形器 (LTG，Light Tunnel Generator) 是英国PowerPhotonic一种新型光束整形技术，可显著提高宏观材料加工的效率和质量。LTG是一种具有独特自由曲面的熔融石英玻璃薄晶圆。当添加到加工头的光学元件中时，它会形成一个环形光斑，该光斑可在较长的光学工作距离内保持，从而形成“光隧道”。在适当的条件下，这种长焦深光隧道为厚金属的激光切割和焊接提供了新的工艺参数空间。它可以产生激光切割边缘，其粗糙度和熔渣质量可与当今最先进的多光斑系统相媲美，同时不会损失加工速度，并且工艺窗口的敏感度更低。更重要的是，在某些条件下，使用大约一半的多光斑系统激光功率即可实现这种加工速度和质量。
英国PowerPhotonic可实现
- 提高激光生产率~50%
- 通过焦点范围15mm
- 连续激光功率处理能力>100kW

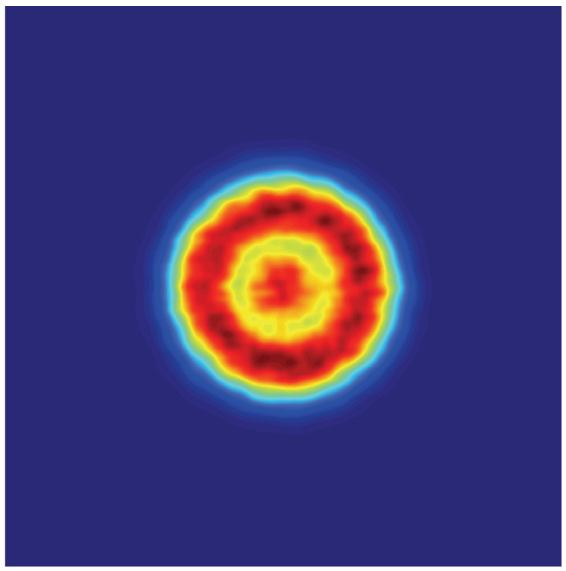

输出轮廓

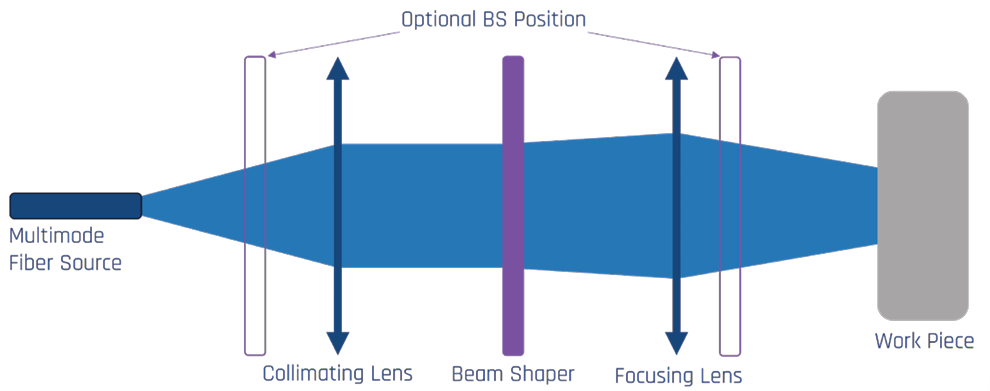

光学设计
主要特点
- 提高激光效率
- 卓越的粗糙度
- 卓越的切割毛刺去除效果
- 高功率处理能力
目标应用
- 激光切割
- 激光焊接
- 激光钻孔
标准品
|
型号 |
输出环直径 (µm) |
输出环厚度 (µm) |
|
PP-MM-LTG-RD500-1064-AR |
500 |
200 |
|
PP-MM-LTG-RD600-1064-AR |
600 |
200 |
|
PP-MM-LTG-RD1000-1064-AR |
1000 |
200 |
专为1070-1080nm波长设计，镀膜波长为1025-1100nm，输出环直径符合标准光学布局
规格
|
参数 |
值 |
|
镜片直径（mm） |
30+0/-0.1 |
|
镜片厚度（mm） |
3±0.05 |
|
镜片通光孔径 (mm) |
25 |
|
涂层反射率（%） |
<0.5 |

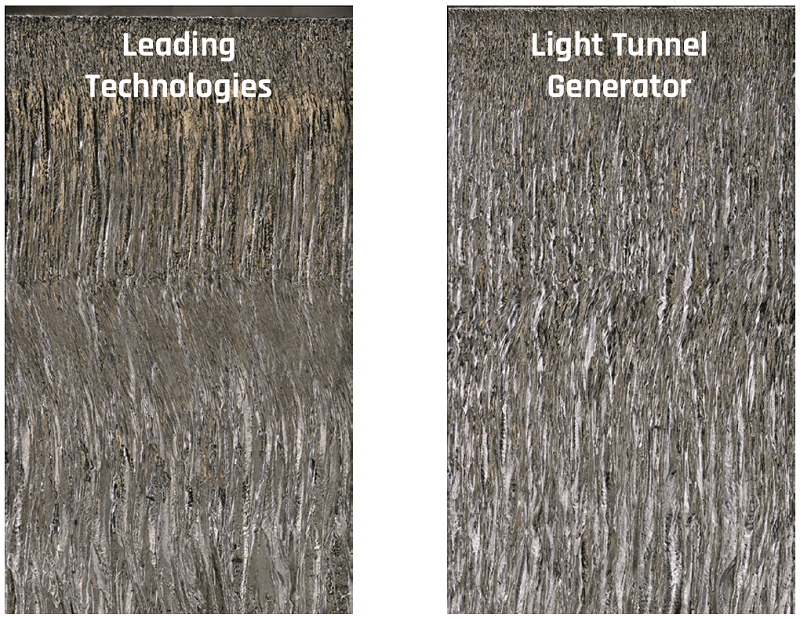

厚金属比较
20mm不锈钢样品（IWS Fraunhofer）
通过焦点轮廓
定制选项
PowerPhotonic光隧式整形器可根据具体激光系统和应用需求进行定制。定制选项包括：不同的输入光束直径、不同的波长（在 350nm 至 2μm 的范围内）、更大的平顶光斑、不同的光斑形状和轮廓以及不同的光学直径和厚度。
二、755nm多模平顶光束整形器
PowerPhotonic755nm多模平顶光束整形器可提升多模激光应用的性能。该光束整形器可将多模光束在聚焦透镜的焦点处转换为平顶轮廓。在纹身去除过程中，通过使用可控的平顶激光轮廓，可提高工艺效率和速度。该755nm多模平顶光束整形器可提供均匀的轮廓，非常适合激光熔覆和粉末床增材制造。PowerPhotonic755nm多模平顶光束整形器具备高功率处理能力和易于集成的特点，是您当前和未来多模激光系统的理想之选。
PowerPhotonic可实现
- 整形效率>95%
- 连续激光功率处理>20kW
- 脉冲激光功率处理>100J
输出轮廓

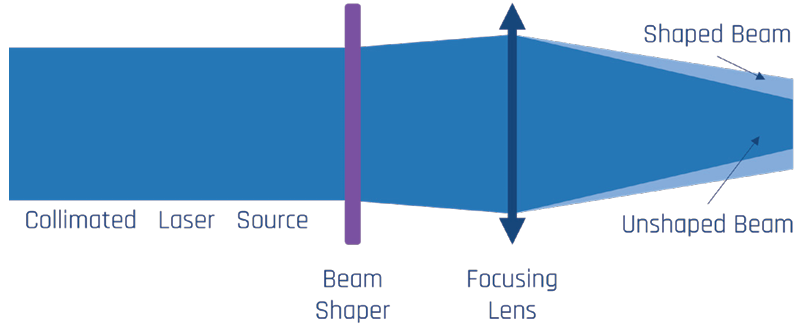

光学设计
主要特点
- 降低衍射效应
- 对输入参数不敏感
- 均匀平顶分布
- 高功率处理能力
目标应用
- 激光纹身去除
- 激光嫩肤
- 激光熔覆
- 激光投影
标准品
|
型号 |
平顶光斑形状 |
通光孔径（mm） |
输出发散角（半角）* |
|
PP-MM-SQFT-D3-755-AR |
方形 |
15 |
3° |
|
PP-MM-SQFT-D6-755-AR |
方形 |
15 |
6° |
|
PP-MM-CFT-D3-755-AR |
圆形 |
15 |
3° |
|
PP-MM-CFT-D6-755-AR |
圆形 |
15 |
6° |
规格
|
参数 |
值 |
|
镜片直径（mm） |
25.4±0.05 |
|
镜片厚度（mm） |
1.01±0.05 |
|
镜片通光孔径 (mm) |
15 |
|
涂层反射率（%） |
<0.4 |
表现
|
参数 |
值 |
|
平整度系数1，FF |
>0.7 |
|
平台均匀性1，向上 |
<0.2 |
|
中心功率 (%)* |
>90 |
1 按照 ISO 13694:2019 的定义，* 桶内功率定义为主光斑内的功率占比
定制选项
PowerPhotonic755nm多模平顶光束整形器可轻松针对特定激光系统和工艺进行修改。我们独特的制造和设计工艺可实现高效定制，无需掩模版或母版。部分定制选项包括：不同的激光波长（450nm 至 2μm 之间）、不同的输入光束直径、不同的输出发散角、不同的输出形状、不同的消光比以及不同的部件直径和厚度。
三、532nm高斯散射片
PowerPhotonic532nm高斯扩散片是一种独特的折射式散射片，它采用自由曲面直写工艺，在熔融石英中形成高度不均匀的表面。该散射片的折射特性意味着它能够赋予输入光束一个精确定义且严格控制的发散角，其范围从几分之一度到 10 度（半高宽）。这使得 PowerPhotonic532nm高斯扩散片成为各种需要精确光束整形的应用的理想选择，例如激光纹身去除、激光嫩肤、激光投影和光源均匀化。该散射片提供多种尺寸和发散角，以满足不同应用的特定需求。它们还可以定制，以创建高度任意的强度分布。
PowerPhotonic可实现
- 整形效率>95%
- 连续激光功率处理>20kW
- 脉冲激光功率处理>100J

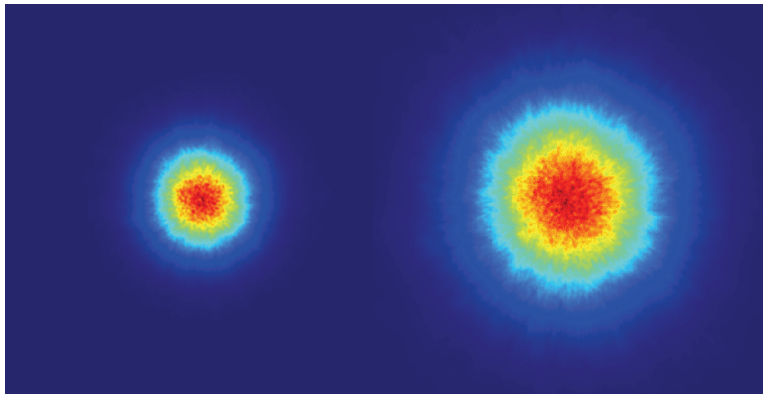

输出轮廓

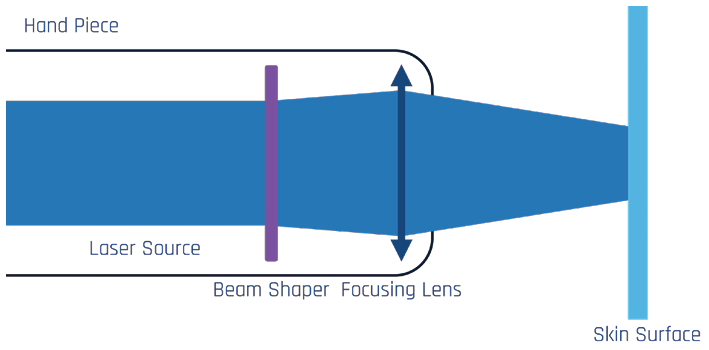

光学设计
主要特点
- 降低衍射效应
- 对输入参数不敏感
- 高功率处理
目标应用
- 激光纹身去除
- 激光嫩肤
- 激光投射
- 光源均匀化
标准品
|
型号 |
设计波长（nm） |
通光孔径（mm） |
输出发散角（FWHM） |
|
PP-MM-D1-532-AR |
532 |
15 |
1° |
|
PP-MM-D3-532-AR |
532 |
15 |
3° |
|
PP-MM-D5-532-AR |
532 |
15 |
5° |
规格
|
参数 |
值 |
|
镜片直径（mm） |
25.4±0.05 |
|
镜片厚度（mm） |
1.01±0.05 |
|
镀膜波长波段 (nm) |
420-680 |
|
每面涂层反射率（%） |
<0.4 |
表现
|
参数 |
值 |
|
输出发散角误差，全角（％） |
<10 |
定制选项
PowerPhotonic532nm高斯散射片可根据特定的激光系统和工艺轻松修改。我们独特的制造和设计工艺可实现高效定制，无需掩模版或母版。部分定制选项包括：不同的激光波长（450nm 至 2μm 之间）、不同的输入光束直径、不同的输出发散角、不同的输出形状、不同的消光比以及不同的部件直径和厚度。
四、532nm平顶散射片
PowerPhotonic532nm平顶扩散片是一款折射式532nm平顶扩散片，可产生高度可控的平顶光束轮廓。这使其成为激光投影、激光扫描和激光熔覆等应用的理想选择。该532nm平顶扩散片由熔融石英制成，这是一种透明的高纯度材料，具有耐热冲击和耐化学腐蚀的特性。它对输入参数（例如输入光束的波长、偏振和功率）不敏感。这使得它成为一种多功能工具，可用于各种应用。该散射片提供多种尺寸和光束轮廓，以满足不同应用的特定需求。它还可以定制以创建自定义光束轮廓。
PowerPhotonic可实现
- 整形效率>95%
- 连续激光功率处理>20kW
- 脉冲激光功率处理>100J

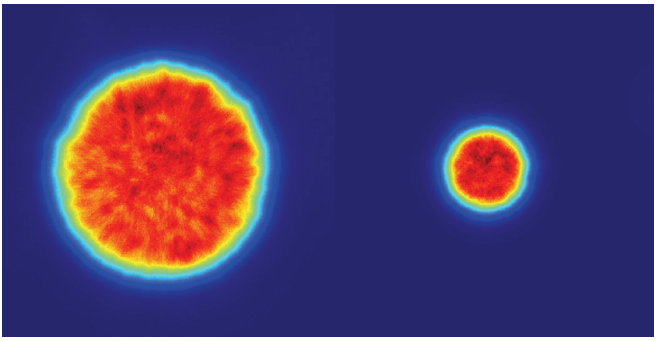

输出轮廓
光学设计
主要特点
- 对输入参数不敏感
- 降低衍射效应
- 均匀平顶
- 高功率处理
目标应用
- 激光纹身去除
- 激光嫩肤
- 激光投射
- 光源均匀化
标准品
|
型号 |
设计波长（nm） |
通光孔径（mm） |
输出发散角（全角） |
|
PP-MM-CFT-D1-532-AR |
532 |
15 |
1° |
|
PP-MM-CFT-D2.5-532-AR |
532 |
15 |
2.5° |
规格
|
参数 |
值 |
|
镜片直径（mm） |
25.4±0.05 |
|
镜片厚度（mm） |
1.01±0.05 |
|
镀膜波长波段 (nm) |
420-680 |
|
每面涂层反射率（%） |
<0.4 |
表现
|
参数 |
值 |
|
平坦度系数1，FF |
>0.7 |
|
平台均匀性1，Up |
<0.2 |
|
中心功率 (%)* |
>90 |
1 按照 ISO 13694:2019 的定义，* 中心功率定义为主光斑内的功率占比
定制选项
PowerPhotonic532nm平顶散射片可根据特定的激光系统和工艺轻松修改。我们独特的制造和设计工艺可实现高效定制，无需掩模版或母版。部分定制选项包括：不同的激光波长（450nm 至 2μm 之间）、不同的输入光束直径、不同的输出发散角、不同的输出形状、不同的消光比以及不同的部件直径和厚度。
