作者：陈yl 时间：2025-08-16

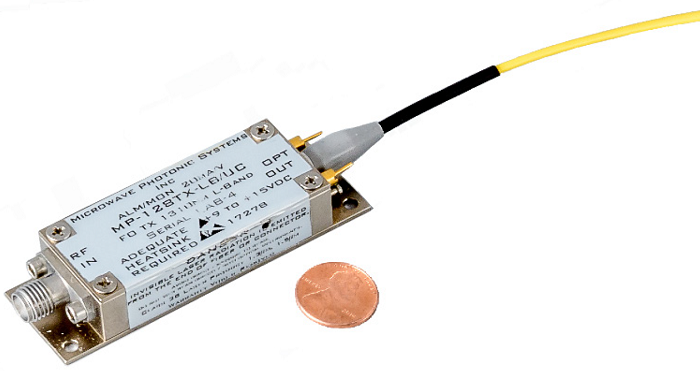

美国Microwave Photonic Systems旗下的MP-128TX是一个全面的RF/光纤发射器系列，用于1.0 MHz至3500 MHz的频率范围内提供宽带RF信号的电到光（E/O）转换，美国MPS生产的这种行业领先的射频发射器机械封装非常适合OEM光纤集成到传统射频光纤传输系统和产品中。美国MPS射频发射器系列可以在一个独特的频率范围内进行优化（见射频发射器选型指导部分），美国MPS通过使用集成RF衰减器可以实现进一步的射频光纤传输系统优化，以满足几乎任何应用。
Microwave Photonic Systems MP-128TX射频发射器的使用，结合适当的MP-128RX RF/光纤接收器，形成了一个宽带链路，能够支持通过单模光纤传输RF信号，用于各种通信应用。链路应用包括天线远程、时间和频率参考分布、射频延迟线、遥测跟踪和点对点射频传输。该射频发射器采用低噪声、高动态范围的分布式反馈（DFB）激光器，并集成了温度稳定性控制。该单元为用户提供了一个开放收集器摘要状态引脚。
射频光纤传输系统应用
-宽带射频传输
-微波天线拆卸
-L波段卫星通信链路
-GPS天线拆卸
-无线/PCS
-相控阵天线系统
-OEM集成
MP-128TX射频光纤传输特征
-1.0MHz至3.5GHz带宽
-CWDM兼容
-低噪声后置放大器
-高动态范围
-超紧凑型外形
-可配置设计
-多种电源和安装选项
MP-128 TX 3.5GHz 射频模拟光纤发射器参数
|
光学参数 |
|||||
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
工作波长（1310nm） |
1270 |
1310 |
1430 |
nm |
可用 CWDM |
|
工作波长（1550nm） |
1470 |
1550 |
1610 |
nm |
可用 CWDM |
|
光输出功率 |
2 |
3 |
5 |
mW |
|
|
光连接器类型 |
FC/APC,SC/APC,PC/APC,LC/APC,AVIM |
其他可用 |
|||
|
光回波损耗 |
-40 |
dB |
|||
|
电气 - 射频参数 |
|||||
|
频率响应 |
1 |
3500 |
MHz |
||
|
输入/输出射频阻抗 |
50 |
Ohms |
|||
|
输入/输出回波损耗 |
-16 |
-20 |
dB |
||
|
射频连接器类型 |
SMA(f)母头 |
|
其他可用 |
||
|
射频链路增益 |
-30 |
0 |
20 |
dB |
可提供更高链路增益 |
|
射频链路平坦度 |
±2 |
dB |
1MHz至3.5GHz带宽 |
||
|
射频链路噪声系数 |
16 |
30 |
dB |
||
|
输入 1dB 压缩点 |
10 |
dBm |
IP1dB |
||
|
输入三阶压缩点 |
23 |
dBm |
IIP3 |
||
|
无杂散动态范围 |
108 |
110 |
dB*Hz^(2/3) |
SFDR |
|
|
输入信号范围 |
-75 |
5 |
dBm |
||
|
互调产物 |
-40 |
dBc |
two-tone@0dBm/tone |
||
|
射频输入功率 |
16 |
dBm |
无损 |
||
|
机械和环境参数 |
|||||
|
电源 |
8 |
15 |
24 |
VDC |
最大1.4W |
|
工作温度 |
-20 |
60 |
°C |
||
|
存储温度 |
-45 |
85 |
°C |
||
|
工作湿度 |
95 |
% |
不凝结 |
||
|
工作海拔 |
50,000 |
ft |
|||
|
尺寸 |
2.35×0.75×0.43 / 65×19×12mm |
in/mm |
根据外壳样式变化 |
||
|
本地报警 |
开集电极 |
||||
|
电源 & I/O 连接器 |
焊接针脚 |
||||

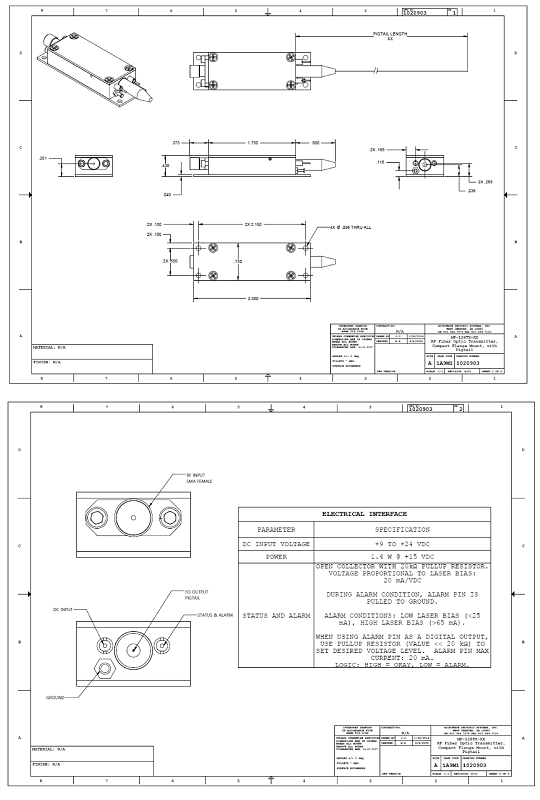

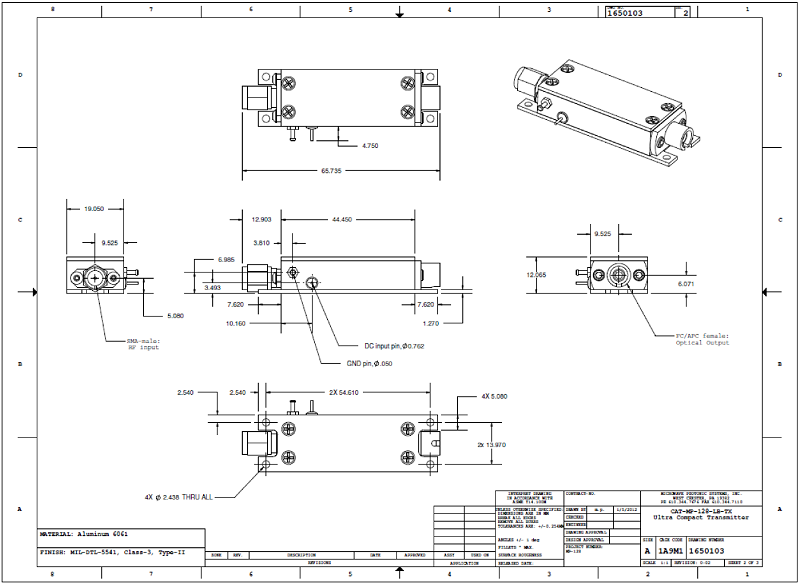

MP-128TX射频模拟光纤发射器图纸
CaseTyle1
CaseTyle2
MP-128TX射频模拟光纤发射器选购指南
|
MP128TX |
F |
W |
G |
P1 |
PT |
CN |
CT |
|
频率范围(F) |
波长(W) |
增益(G) |
输入1dB压缩点(P1) |
|
A = 1.0MHz至300MHz |
1 = 1310nm |
N20 = -20dB |
N05 = -5dBm |
|
B = 50MHz至1000MHz |
2 = 1470nm |
N10 = -10dB |
P00 = 0dBm |
|
D = 100MHz至2500MHz |
3 = 1490nm |
P00 = 0dB |
P05 = 5dBm |
|
E = 100MHz至3000MHz |
4 = 1510nm |
P10 = 10dB |
P10 = 10dBm |
|
F = 500MHz至3500MHz |
5 = 1530nm |
P20 = 20dB |
P15 = 15dBm |
|
G = 50MHz至3500MHz |
6 = 1550nm |
XXX = 自定义 |
XXX = 自定义 |
|
H = 50MHz至3000MHz |
7 = 1610nm |
|
|
|
光纤尾纤类型(PT) |
连接器类型(CN) |
外壳类型(CT) |
|
|
1 = 0.5米,900u松套管尾纤 |
0 = 无 |
1 = CaseStyle1 |
|
|
2 = 18英寸,1.8mm凯夫拉增强尾纤 |
2 = FC/APC |
2 = CaseStyle2 |
|
|
3 = 10英寸,1.8mm凯夫拉增强尾纤 |
4 = SC/APC |
|
|
|
4 = 24英寸,1.8mm凯夫拉增强尾纤 |
6 = 特殊 |
|
|
|
5 = 24英寸,900u松套管尾纤 |
7 = LC/APC |
|
|
|
NF = 无，仅限Case2 |
8 = AVIM/APC |
|
|
|
XX = 自定义 |
|
|
|
