作者：郭sy 时间：2026-06-09
Asphericon新推出a|VariColl光纤准直器，焦距可变，可调光束直径与发散角，可调焦光纤准直器可为后续所有光束整形光学元件提供理想的入射条件。可调光纤准直器优势是可调有效焦距（EFL）可补偿光纤数值孔径（NA）的偏差。可调准直器凭借超高精度光学元件与成熟的光机设计，可独立、便捷地调节光束直径与发散角。搭配FC/PC光纤跳线使用时，a|VariColl光纤准直器可对输出光束直径与发散角进行精细调节。
a|VariColl光纤准直器和a|AspheriColl光纤准直器区别如下。a|VariColl新一代可变焦距光纤准直器，核心是独立可调光束直径与发散角，专为后续光束整形提供灵活输入条件。a|AspheriColl可调光纤准直器，核心是固定焦距、大NA兼容、宽波长覆盖，适合常规光纤耦合与准直应用。
可变焦距光纤准直器核心参数
-有效焦距：47–99mm
-适配光纤NA范围：0.055–0.12，可输出直径10mm的准直光束
-设计波长：532nm、632nm、780nm、1064nm
-可调焦光纤准直器光谱适用范围：500nm~1200nm
-可生成最大11mm（1/e²）衍射极限准直光束，RMS波前误差< 50mλ
-设计波长下：可在保持发散角不变的同时调节光束直径，也可精确调节发散角
-镀膜激光损伤阈值：12J/cm²，100Hz，6ns，532nm
|
产品型号 |
螺纹规格（mm） |
外径mm |
长度mm |
NA |
焦距范围mm |
输出通光孔径mm |
最大衍射极限输出光束直径 1/e²（mm） |
设计波长nm |
波长适用范围nm |
|
VCM25-10-D-532 |
M28×0.75 |
65.8 |
103 |
0.055–0.12 |
45–99 |
24 |
11mm |
532 |
500–565 |
|
VCM25-10-B-632 |
M28×0.75 |
65.8 |
103 |
0.055–0.12 |
46–99.5 |
24 |
11mm |
632 |
600–685 |
|
VCM25-10-B-780 |
M28×0.75 |
65.8 |
103 |
0.055–0.12 |
46.5–100 |
24 |
11mm |
780 |
700–880 |
|
VCM25-10-C-1064 |
M28×0.75 |
65.8 |
103 |
0.055–0.12 |
47–101 |
24 |
11mm |
1064 |
1000–1200 |

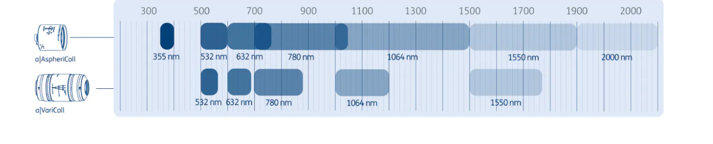

可调光纤准直器波长范围
alVariColl光纤准直器覆盖的设计波长范围[纳米]为532、632、780和1064。

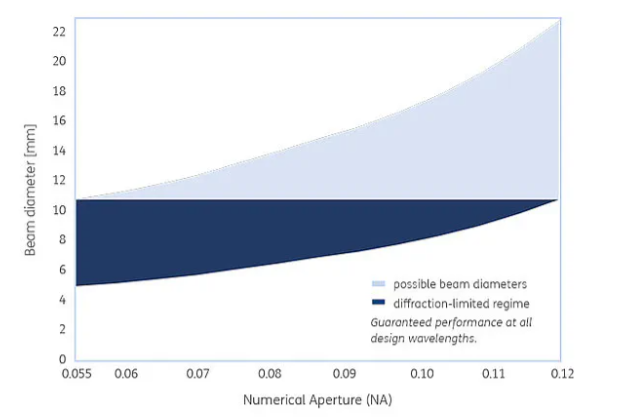

灵活性，可变焦距光纤准直器的开发旨在补偿因制造过程导致的纤维数值孔径(NA)的差异。对于NA在0.055至0.12范围内的情况，可调焦光纤准直器可实现输出光束最大1/e2直径为11毫米的衍射极限质量。对于NA小于0.12的情形，同样有可能达到较小的衍射限直径(参见示意图)。
可调准直器光学性能

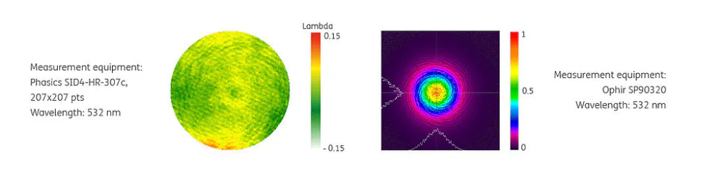

您是否正在寻找一种解决方案，以便能够平稳地改变您的光纤准直器的EFL值，同时又能轻松地将波导光纤与您的设备连接起来?该示意图展示了a|VariColl光纤准直器在532nm的测量波面和强度分布情况。a|VariColl光纤准直器的一项关键特性在于，无论您选择的波束直径如何，准直光束都能保持准直状态。a|VariColl光纤准直器能够生成衍射限定的波面，因此非常适合用于波束整形光学器件的应用，例如源自Asphericon的BeamTuning系列 (alTopShape、aliryShape、a|SqAiryShape)。特别是，针对发散度和波束直径的单独调整选项能够创建出最佳的输入光束条件。
