爱普生EPSON分光视觉系统以及分光相机软件的介绍

作者: 时间:2024-04-03

爱普生分光相机SV-700S还可称为色彩分析仪,可应用于3C消费类产品、化妆品、陶瓷、汽车零部件等行业,通过爱普生分光视觉系统实现了依靠人类的色彩检测自动化。此篇文章将介绍爱普生分光视觉系统以及EPSON操作软件,并展示部分应用示例,让用户更深入的了解爱普生产品的硬件和软件。


爱普生分光视觉系统:

爱普生分光视觉系统是爱普生分光相机,软件以及控制器等组成,其中,操作软件有离线和在线两种版本的软件可选,该系统可与爱普生机器人兼容,色彩检测和机器人操作可在嵌入式软件上一起编程。

1:爱普生分光视觉系统

爱普生分光相机操作软件:

产品结构:一套硬件,两种软件,即分光视觉控制器,离线软件以及在线软件。

2:左图:离线设备         右图:在线设备


离线软件Software: Epson SV Tools (分光视觉工具Epson Spectroscopic Vision Tools)

- 不连接机器人

- 无需编程

- 使用离线软件,无需编程也可轻松完成色彩检测

- 用于在安装到生产线之前进行评估和手动操作的检查

- 动动鼠标便可轻松获取光谱图像,该软件提供光谱测量和分析功能,操作简单方便

- 可记录色彩主数据,并根据与检测指标的色差判断产品合格/不合格

- 各种功能相互配合可将各种色彩相关检测进行量化和可视化

- 在使用内联软件编程之前,离线操作软件还可以用于色彩检测验证工作

3:离线软件操作简图


测量应用:

预览:可以显示爱普生分光测色相机捕捉的实时图像。

光谱测量:该系统可以测量每个像素处发光材料的反射率、透射率和光谱。

白平衡:可以测量参考图像,将反射率或透射率标准化,并减少透镜阴影和照明不规则性。

4:左图:预览                   中图:光谱测量                       右图:白平衡


分析应用:

色彩/光谱信息:色彩信息可以在光谱波形和Lab色彩空间上可视化和量化。

色彩检测:系统可以根据登记数据的色差判断是否通过或未通过检测。

色差分布:可视化每个像素的色差大小,可进行微观色彩不规则性检测。

5:左图:色彩/光谱信息             中图:色彩检测                右图:色彩分布

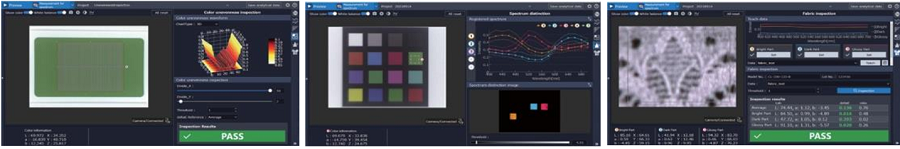

色彩差异性检测:检查区域可划分为矩阵,用于宏观检查颜色不规则性。

光谱识别:基于注册的光谱数据组,可以通过光谱形状确定光谱是否逐像素匹配。

织物检验:色彩检测可以通过去除不必要的背景(例如由于编织纤维而产生的阴影)来实现。

6:左图:色彩差异性检测      中图:光谱识别       右图:织物检测


在线软件Software:EPSON RC+7.0/ Vision Guide7.0

- 在提供内联软件时,可将图像处理功能“Vision Guide7.0”与程序开发软件“EPSON RC+7.0”集成。

- 该软件提供了各种色彩检测功能,有了这个编程环境,可以使用爱普生分光测色相机自由构建应用程序。

- 爱普生RC+7.0用于发展机器人自动化,希望能够实现机器人、图像处理和色彩检测功能能在单个开发环境中一起编程。

- 用于安装到生产线,可以配合机器人一起使用。

- 配备图像处理功能,可在编程后构建各种色彩检测应用程序,这些应用程序构成了在线自动化应用程序的一部分。

- 可连接机器人,并可用PV1

- 可与其他设备通信

- 配合API可以自定义画

※物体在成像期间必须静止

7:在线软件操作简图


图像处理示例:

可以识别色块的形状,并且只能对该零件进行色彩检测。

8:图像处理示例

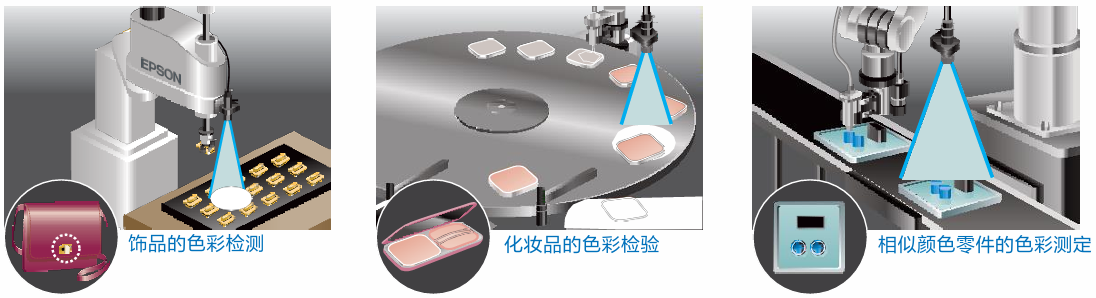

应用场景:

- 饰品的色彩检测:检测袋子和其他物品上的装饰五金件是否正确涂上油漆或防锈剂。

- 化妆品的色彩检测:粉底填充后检测产品色彩是否稳定。

- 相似颜色零件的色彩检测:识别托盘上的两个相同零件,并检测其色彩是否在定义的阈值内。

9:检测应用图示
