作者：戴xl 时间：2025-04-09

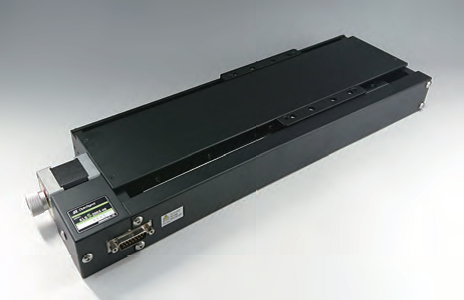

西格玛光机/OptoSigma/Sigmakoki有外形薄，行程大的X轴薄型大行程自动平台/KLSA系列/KLSS系列。组合使用时的高度小。最佳配置的4个直线导轨滑块，容易保证高重复定位精度。备有价格优惠的铝合金平台KLSA，和高刚性的合金钢平台KLSS。
西格玛光机/OptoSigma/Sigmakoki的X轴薄型大行程自动平台/X轴薄型大行程电动位移台/X轴薄型大行程电动平台/X轴薄型大行程电动平移台/KLSA系列/KLSS系列阵容列表如下：KLSA-100X-0B，KLSS-100X-0B，KLSA-200X-0B，KLSS-200X-0B。其中台面尺寸分为80mm*80mm与120mm*120mm。平台的台面材料：KLSA系列是铝合金，KLSS是钢材。平台高度分为45mm和50mm，行程都很大，100mm与200mm。
|
型号 |
台面尺寸 |
平台台面材料 |
平台高度 |
行程 |
承载能力 |
|
KLSA-100X-0B |
80x80mm |
铝合金 |
45mm |
100mm |
147N (15.0kgf) |
|
KLSS-100X-0B |
80x80mm |
钢材 |
45mm |
100mm |
147N (15.0kgf) |
|
KLSA-200X-0B |
120x120mm |
铝合金 |
50mm |
200mm |
294N (30.0kgf) |
|
KLSS-200X-0B |
120x120mm |
钢材 |
50mm |
200mm |
294N (30.0kgf) |
用于XY轴、Z轴，或上下倒置使用时，欢迎咨询使用注意事项。
X轴薄型大行程自动平台/X轴薄型大行程电动位移台/X轴薄型大行程电动平台/X轴薄型大行程电动平移台/KLSA系列/KLSS系列
|
型号 |
KLSA-100X-0B |
KLSS-100X-0B |
KLSA-200X-0B |
KLSS-200X-0B |
||
|
机械技术指标 |
行程〔mm〕 |
100 |
100 |
200 |
200 |
|
|
台面尺寸〔mm〕 |
80×80 |
80×80 |
120×120 |
120×120 |
||
|
丝杠〔mm〕 |
滚珠丝杠直径φ8导程2 |
滚珠丝杠直径φ8导程2 |
滚珠丝杠直径φ10导程5 |
滚珠丝杠直径φ10导程5 |
||
|
导轨形式 |
直线导轨 |
直线导轨 |
直线导轨 |
直线导轨 |
||
|
主要材料 |
铝合金 |
钢材 |
铝合金 |
钢材 |
||
|
表面处理 |
黑色氧化 |
黑色氧化铬 |
黑色氧化 |
黑色氧化铬 |
||
|
自重〔kg〕 |
2.2 |
3.5 |
5.1 |
7.7 |
||
|
精度技术指标 |
分辨率 |
（整步）〔μm/脉冲〕 |
4 |
4 |
10 |
10 |
|
（半步）〔μm/脉冲〕 |
2 |
2 |
5 |
5 |
||
|
最大速度〔mm/sec〕 |
30 |
30 |
50 |
50 |
||
|
定位精度〔μm〕 |
15 |
15 |
20 |
20 |
||
|
重复定位精度〔μm〕 |
±1 |
±1 |
±1 |
±1 |
||
|
承载能力〔N〕 |
147（15kgf） |
147（15kgf） |
294（30kgf） |
294（30kgf） |
||
|
扭矩刚度 |
俯仰〔″/N·cm〕 |
0.05 |
0.05 |
0.02 |
0.02 |
|
|
偏摆〔″/N·cm〕 |
0.05 |
0.05 |
0.02 |
0.02 |
||
|
转动〔″/N·cm〕 |
0.1 |
0.1 |
0.02 |
0.02 |
||
|
空行程〔μm〕 |
4 |
4 |
4 |
4 |
||
|
传动副间隙〔μm〕 |
1 |
1 |
1 |
1 |
||
|
平行度〔μm〕 |
50 |
50 |
50 |
50 |
||
|
运动平行度〔μm〕 |
10 |
10 |
10 |
10 |
||
|
俯仰〔″〕/偏摆〔″〕 |
20/15 |
20/15 |
40/20 |
40/20 |
||
|
传感器 |
传感器型号 |
微型光电传感器：PM-L25（SUNX（株）：极限位置传感器，原点传感器 |
||||
|
极限位置传感器 |
有（常闭） |
有（常闭） |
有（常闭） |
有（常闭） |
||
|
原点传感器 |
有（常开） |
有（常开） |
有（常开） |
有（常开） |
||
|
近接原点传感器 |
无 |
无 |
无 |
无 |
||
|
电机／传感器技术指标 |
||
|
电机 |
类型 |
5相步进电机 0.75A/相（ORIENTAL MOTOR（株）） |
|
型号 |
PK545-NBW（□42mm） |
|
|
步距角 |
0.72° |
|
|
传感器 |
电源电压 |
DC+5〜24V±10% |
|
消耗电流 |
45mA以下（单个传感器15mA以下） |
|
|
输出端电气特性 |
NPN集电极开路输出 DC30V以下50mA以下 |
|
|
信号的含义 |
遮光时：输出晶体管OFF（截止）：极限位置传感器 遮光时：输出晶体管ON（导通）：原点传感器 |
|
|
推荐选用的驱动器／控制器型号 |
||
|
电器系统 |
驱动器 |
MC-S0514ZU，SG-514MSC，MC-7514PCL |
|
控制器 |
HSC-103，SHOT-302GS，SHOT-304GS，HIT-M·HIT-S，PGC-04-U |
|
