非线性铌酸锂晶体z-cut铌酸锂晶体(LiNbO3,简称LN晶体),透过波长范围为420–5200 nm,Eksma

作者:叶gx 时间:2025-04-19

立陶宛EKSMA OPTICS非线性铌酸锂晶体(LiNbO3晶体,简称LN晶体),应用范围在电光调制、调Q、波长 > 1 µm 的激光频率转换。z-cut铌酸锂晶体标准品型号LNO-602和LNO-901尺寸分别为6×6×25mm9×9×25mm,Z切割,AR/AR @ 1064 nm,透过波长范围为420 5200 nm


立陶宛EKSMA OPTICS Z切割非线性铌酸锂晶体 (LiNbO3晶体,简称LN晶体),应用范围广泛:

- 电光调制

- Q 开关

- 波长 > 1 µm 的激光频率转换

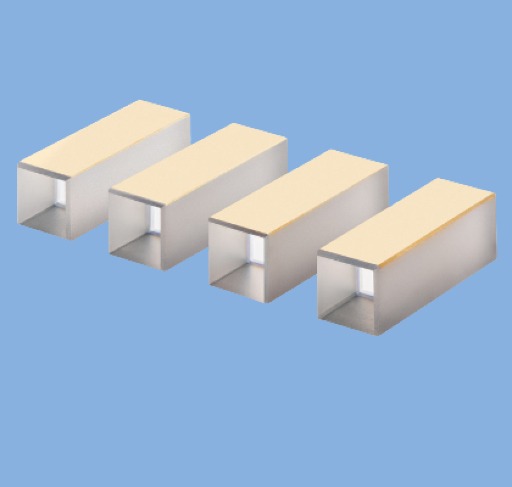

立陶宛EKSMA OPTICS非线性铌酸锂晶体(LiNbO3晶体,简称LN晶体)标准规格:z 切割,两端面抛光,@1064nm AR 膜。X 面带金电极。


z-cut铌酸锂晶体规格

平整度

λ/8 at 633 nm

并行性

< 20 arcsec

表面质量

10 5 scratch & dig (MIL-PRF-13830B)

垂直度

< 5 arcmin

角度公差

< 30 arcmin

通光孔径

全光圈的90%

z-cut铌酸锂晶体物理和光学特性

化学式

LiNbO3

晶体结构

三方晶系

空间群

R3C

密度

4.64 g/cm3

莫氏硬度

5

光学均匀性

~ 5 × 10-5 / cm

透过波长范围

420 5200 nm

吸收系数

~ 0.1 % / cm @ 1064 nm

1064 nm 处的折射率

ne = 2.146, no = 2.220 @ 1300 nm

ne = 2.156, no = 2.232 @ 1064 nm

ne = 2.203, no = 2.286 @ 632.8 nm

Sellmeier 方程(λ,μm

no2 = 4.9048 + 0.11768 / (λ2 0.04750) 0.027169 λ2

ne2 = 4.5820 + 0.099169 / (λ2 0.04443) 0.021950 λ2

热膨胀系数@25°C

//a, 2.0 × 10-6 / K

//c, 16.7 × 10-6 / K

热导率

~ 5 W/m/K @ 25 °C

热光系数

dno/dT = -0.874 × 10-6 / K at 1.4 µm

dne/dT = 39.073 × 10-6 / K at 1.4 µm

LNO-602LNO-901标准品规格

尺寸(mm

方向

膜层

型号

6×6×25

z-cut

AR/AR @ 1064 nm

LNO-602

9×9×25

z-cut

AR/AR @ 1064 nm

LNO-901
