专业提供楔形基板WSB/WSSQ/WSSQK系列，生产商：日本西格玛光机（Optosigma），基板正反面均带有楔角，可分离正反面反射光束，适用于光束取样板、干涉仪参考样板及小角度折射棱镜场景。材质涵盖BK7玻璃、合成石英（支持紫外至红外宽谱区）及KrF准分子激光专用合成石英（248nm），有效直径达外径90%。产品面型精度高（λ/10至λ/20），楔角范围0.5°-3°±5′，表面质量达10-5/20-10级。
在基板的正反面都有一点楔角，可以分离正反面反射的光束。可以作为光束取样板或干涉仪的参考样板使用。
也可以作为以小角度折射的棱镜使用。BK7时为楔角的0.52倍，合成石英时为0.46倍。（可见光谱区，垂直射入）。备有可用于从紫外到红外的宽谱区的合成石英型和KrF准分子激光用（248nm）用的合成石英型楔形基片。
光束偏向角δ可以由折射率n,和楔角α求得。δ＝sin－1（nsinα）－α≒（n－1）α。
|
共同指标 |
|
|
材质 |
BK7 合成石英 准分子激光用（248nm）合成石英 |
|
有效直径 |
外径的90％ |
西格玛光机楔形基片WSB/WSSQ/WSSQK使用注意事项
-由于楔形基板两面都没有镀膜，所以玻璃表面存在3.5％〜4％的反射。
-Optosigma楔形基板插入激光光束的光路中时，透过光束会因折射产生少许倾斜。
Optosigma楔形基片WSB/WSSQ/WSSQK产品应用信息
-在楔形基板最厚的地方印有指向正面的箭头符号。
-备有反面蒸镀防反射膜的光束取样板（BS4）。

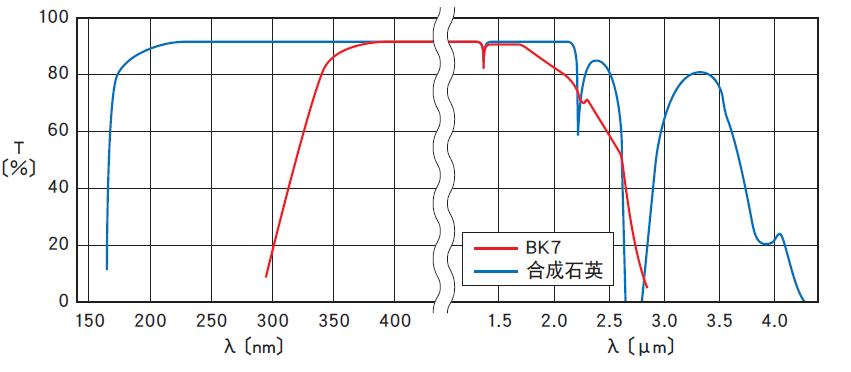

西格玛光机楔形基片透过率波长特性图（T：透过率）

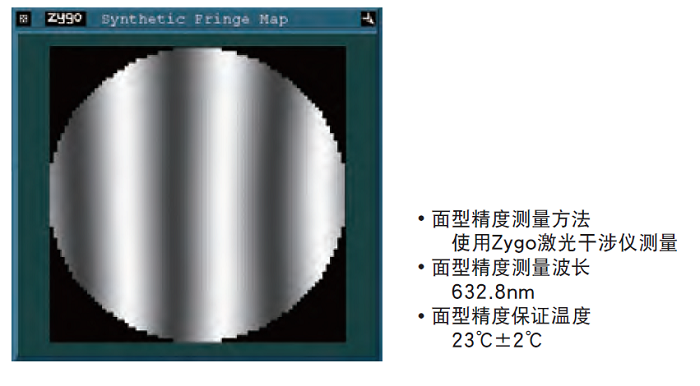

Sigmakoki楔形基片面形精度参数参考：

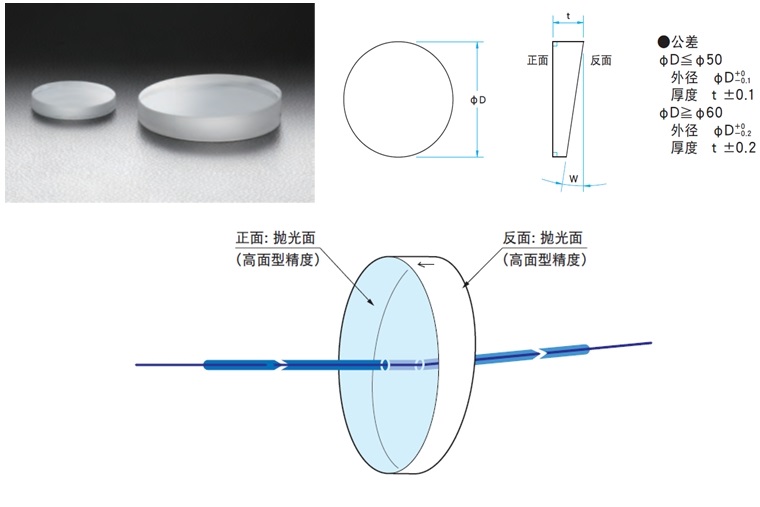

西格玛光机楔形基片WSB/WSSQ/WSSQK外形图：
Sigmakoki 楔形基片WSB/WSSQ/WSSQK技术参数表：
|
BK7 |
|||||
|
型号 |
外径 φD〔mm〕 |
厚度 t〔mm〕 |
面型精度 |
楔角W |
表面质量 |
|
WSB-10C05-10-1 |
φ10 |
5 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-10C05-20-1 |
φ10 |
5 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-15C05-10-1 |
φ15 |
5 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-15C05-20-1 |
φ15 |
5 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-20C05-10-1 |
φ20 |
5 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-20C05-20-1 |
φ20 |
5 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-25C05-10-1 |
φ25 |
5 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-25C05-20-1 |
φ25 |
5 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-30C05-10-0.5 |
φ30 |
5 |
λ/10 |
0.5°±5′ |
10－5 |
|
WSB-30C05-20-0.5 |
φ30 |
5 |
λ/20 |
0.5°±5′ |
10－5 |
|
WSB-30C05-10-1 |
φ30 |
5 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-30C05-20-1 |
φ30 |
5 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-30C05-10-2 |
φ30 |
5 |
λ/10 |
2°±5′ |
10－5 |
|
WSB-30C05-20-2 |
φ30 |
5 |
λ/20 |
2°±5′ |
10－5 |
|
WSB-30C07-10-3 |
φ30 |
7 |
λ/10 |
3°±5′ |
10－5 |
|
WSB-30C07-20-3 |
φ30 |
7 |
λ/20 |
3°±5′ |
10－5 |
|
WSB-40C06-10-1 |
φ40 |
6 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-40C06-20-1 |
φ40 |
6 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-50C08-10-0.5 |
φ50 |
8 |
λ/10 |
0.5°±5′ |
10－5 |
|
WSB-50C08-20-0.5 |
φ50 |
8 |
λ/20 |
0.5°±5′ |
10－5 |
|
WSB-50C08-10-1 |
φ50 |
8 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-50C08-20-1 |
φ50 |
8 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-50C08-10-2 |
φ50 |
8 |
λ/10 |
2°±5′ |
10－5 |
|
WSB-50C08-20-2 |
φ50 |
8 |
λ/20 |
2°±5′ |
10－5 |
|
WSB-50C10-10-3 |
φ50 |
10 |
λ/10 |
3°±5′ |
10－5 |
|
WSB-50C10-20-3 |
φ50 |
10 |
λ/20 |
3°±5′ |
10－5 |
|
WSB-60C10-10-1 |
φ60 |
10 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-60C10-20-1 |
φ60 |
10 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-80C12-10-1 |
φ80 |
12 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-80C12-20-1 |
φ80 |
12 |
λ/20 |
1°±5′ |
10－5 |
|
WSB-100C15-10-1 |
φ100 |
15 |
λ/10 |
1°±5′ |
10－5 |
|
WSB-100C15-20-1 |
φ100 |
15 |
λ/20 |
1°±5′ |
10－5 |
|
合成石英 |
|||||
|
WSSQ-10C05-10-1 |
φ10 |
5 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-10C05-20-1 |
φ10 |
5 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-15C05-10-1 |
φ15 |
5 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-15C05-20-1 |
φ15 |
5 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-20C05-10-1 |
φ20 |
5 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-20C05-20-1 |
φ20 |
5 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-25C05-10-1 |
φ25 |
5 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-25C05-20-1 |
φ25 |
5 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-30C05-10-0.5 |
φ30 |
5 |
λ/10 |
0.5°±5′ |
20－10 |
|
WSSQ-30C05-20-0.5 |
φ30 |
5 |
λ/20 |
0.5°±5′ |
20－10 |
|
WSSQ-30C05-10-1 |
φ30 |
5 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-30C05-20-1 |
φ30 |
5 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-30C05-10-2 |
φ30 |
5 |
λ/10 |
2°±5′ |
20－10 |
|
WSSQ-30C05-20-2 |
φ30 |
5 |
λ/20 |
2°±5′ |
20－10 |
|
WSSQ-30C07-10-3 |
φ30 |
7 |
λ/10 |
3°±5′ |
20－10 |
|
WSSQ-30C07-20-3 |
φ30 |
7 |
λ/20 |
3°±5′ |
20－10 |
|
WSSQ-40C06-10-1 |
φ40 |
6 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-40C06-20-1 |
φ40 |
6 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-50C08-10-0.5 |
φ50 |
8 |
λ/10 |
0.5°±5′ |
20－10 |
|
WSSQ-50C08-20-0.5 |
φ50 |
8 |
λ/20 |
0.5°±5′ |
20－10 |
|
WSSQ-50C08-10-1 |
φ50 |
8 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-50C08-20-1 |
φ50 |
8 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-50C08-10-2 |
φ50 |
8 |
λ/10 |
2°±5′ |
20－10 |
|
WSSQ-50C08-20-2 |
φ50 |
8 |
λ/20 |
2°±5′ |
20－10 |
|
WSSQ-50C10-10-3 |
φ50 |
10 |
λ/10 |
3°±5′ |
20－10 |
|
WSSQ-50C10-20-3 |
φ50 |
10 |
λ/20 |
3°±5′ |
20－10 |
|
WSSQ-60C10-10-1 |
φ60 |
10 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-60C10-20-1 |
φ60 |
10 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-80C12-10-1 |
φ80 |
12 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-80C12-20-1 |
φ80 |
12 |
λ/20 |
1°±5′ |
20－10 |
|
WSSQ-100C15-10-1 |
φ100 |
15 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQ-100C15-20-1 |
φ100 |
15 |
λ/20 |
1°±5′ |
20－10 |
|
准分子激光用合成石英 |
|||||
|
WSSQK-30C05-10-1 |
φ30 |
5 |
λ/10 |
1°±5′ |
20－10 |
|
WSSQK-50C08-10-1 |
φ50 |
8 |
λ/10 |
1°±5′ |
20－10 |
