作者：肖zy 时间：2025-07-05

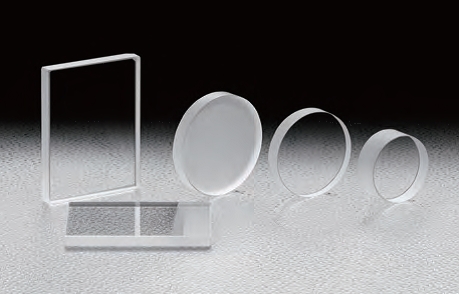

光学平板OPB/OPSQ/OPSQK系列为两面平行抛光的玻璃基板，适用于定制分光镜、窗口等蒸镀薄膜场景，西格玛光机光学平板材质包括BK7玻璃、合成石英（覆盖可见-红外宽谱区）及KrF准分子激光专用合成石英（248nm）。产品平行度高（＜5″），面型精度达λ/20至λ，有效范围占外径/外形尺寸的90%，未镀膜时正反面反射损失合计约10%。支持紫外到红外波段，可替代光学样板，另备楔形基板（WSB系列）减少背面反射影响。
玻璃基板是两面为平行抛光的基板。作为特订分光镜或窗口等蒸镀薄膜的基板使用。备有可用于可见，红外谱区的BK7型，在紫外谱区也具有高透过率的合成石英型，和可用于KrF准分子激光（248nm）的准分子激光用合成石英型。西格玛光机玻璃基片的平行度较高，在激光光路中垂直插入平行平面基板时，透过光束的角度也不会产生变化。玻璃基片的面型精度较高，可以作为光学样板的替代品使用。
|
共同指标 |
|
|
材质 |
BK7 合成石英 准分子激光用（248nm）合成石英 |
|
有效范围 |
外径的90％或外形尺寸90％的长方形内切圆或椭圆 |
|
有效直径 |
外径的90％ |
西格玛光机光学平板OPB，OPSQ，OPSQK使用注意事项

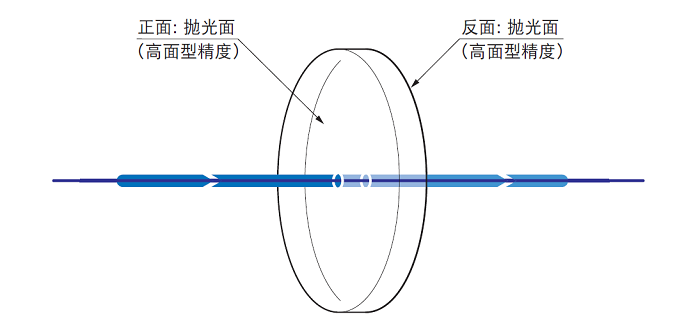

-由于平行平面基板的正反面存在反射，所以会产生10％的损失。
-产品中不附有保证面型精度数据。需要保证面型精度数据文件时，需要额外文件制作费用。
- Sigmakoki另外备有能够防止背面反射影响的楔形基板（WSB/WSSQ/WSSQK）。

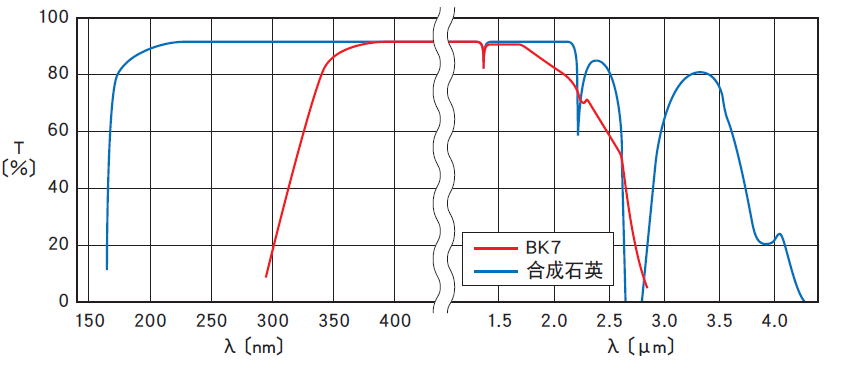

西格玛光机光学平板透过率波长特性图（T：透过率）

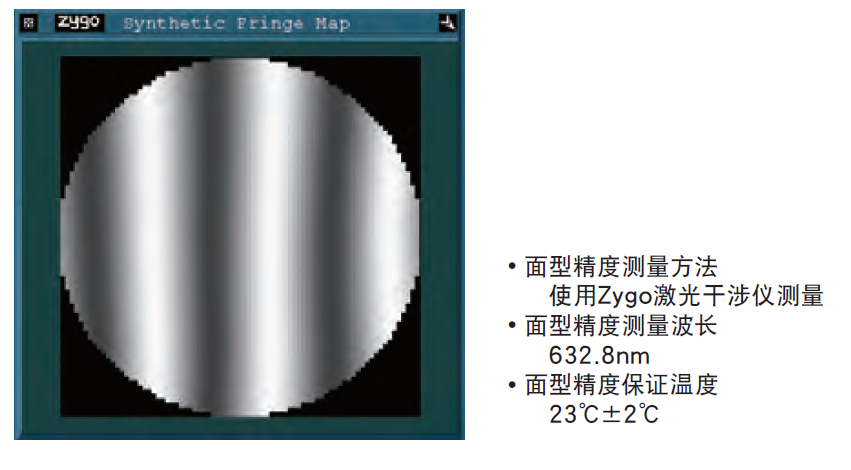

Optosigma光学平板面形精度参数

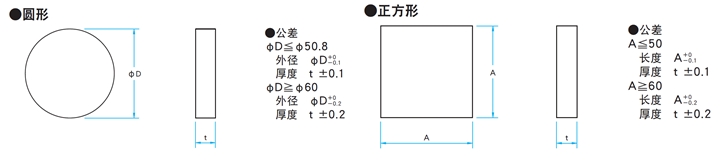

Optosigma玻璃基板OPB，OPSQ，OPSQK外形图：
Sigmakoki玻璃基板OPB，OPSQ，OPSQK技术参数表：
|
BK7·圆形 |
||||
|
型号 |
外径 φD〔mm〕 |
厚度t〔mm〕 |
面型精度 |
平行度 |
|
OPB-10C01-10-5 |
φ10 |
1 |
λ/10 |
＜00′05″ |
|
OPB-10C01-4-5 |
φ10 |
1 |
λ/4 |
＜00′05″ |
|
OPB-10C01-1-5 |
φ10 |
1 |
λ |
＜00′05″ |
|
OPB-10C01-P |
φ10 |
1 |
4λ※ |
＜03′00″ |
|
OPB-10C02-20-2 |
φ10 |
2 |
λ/20 |
＜00′02″ |
|
OPB-10C02-10-5 |
φ10 |
2 |
λ/10 |
＜00′05″ |
|
OPB-10C02-4-5 |
φ10 |
2 |
λ/4 |
＜00′05″ |
|
OPB-10C02-1-5 |
φ10 |
2 |
λ |
＜00′05″ |
|
OPB-10C02-P |
φ10 |
2 |
4λ※ |
＜03′00″ |
|
OPB-10C03-20-2 |
φ10 |
3 |
λ/20 |
＜00′02″ |
|
OPB-10C03-10-5 |
φ10 |
3 |
λ/10 |
＜00′05″ |
|
OPB-10C03-4-5 |
φ10 |
3 |
λ/4 |
＜00′05″ |
|
OPB-10C03-1-5 |
φ10 |
3 |
λ |
＜00′05″ |
|
OPB-10C03-P |
φ10 |
3 |
4λ※ |
＜03′00″ |
|
OPB-10C05-20-2 |
φ10 |
5 |
λ/20 |
＜00′02″ |
|
OPB-10C05-10-5 |
φ10 |
5 |
λ/10 |
＜00′05″ |
|
OPB-10C05-4-5 |
φ10 |
5 |
λ/4 |
＜00′05″ |
|
OPB-10C05-1-5 |
φ10 |
5 |
λ |
＜00′05″ |
|
OPB-10C05-P |
φ10 |
5 |
4λ※ |
＜03′00″ |
|
OPB-12.7C03-10-5 |
φ12.7 |
3 |
λ/10 |
＜00′05″ |
|
OPB-12.7C03-4-5 |
φ12.7 |
3 |
λ/4 |
＜00′05″ |
|
OPB-12.7C05-10-5 |
φ12.7 |
5 |
λ/10 |
＜00′05″ |
|
OPB-12.7C05-4-5 |
φ12.7 |
5 |
λ/4 |
＜00′05″ |
|
OPB-15C01-1-5 |
φ15 |
1 |
λ |
＜00′05″ |
|
OPB-15C01-P |
φ15 |
1 |
4λ※ |
＜03′00″ |
|
OPB-15C02-10-5 |
φ15 |
2 |
λ/10 |
＜00′05″ |
|
OPB-15C02-4-5 |
φ15 |
2 |
λ/4 |
＜00′05″ |
|
OPB-15C02-1-5 |
φ15 |
2 |
λ |
＜00′05″ |
|
OPB-15C02-P |
φ15 |
2 |
4λ※ |
＜03′00″ |
|
OPB-15C03-20-2 |
φ15 |
3 |
λ/20 |
＜00′02″ |
|
OPB-15C03-10-5 |
φ15 |
3 |
λ/10 |
＜00′05″ |
|
OPB-15C03-4-5 |
φ15 |
3 |
λ/4 |
＜00′05″ |
|
OPB-15C03-1-5 |
φ15 |
3 |
λ |
＜00′05″ |
|
OPB-15C03-P |
φ15 |
3 |
4λ※ |
＜03′00″ |
|
OPB-15C05-20-2 |
φ15 |
5 |
λ/20 |
＜00′02″ |
|
OPB-15C05-10-5 |
φ15 |
5 |
λ/10 |
＜00′05″ |
|
OPB-15C05-4-5 |
φ15 |
5 |
λ/4 |
＜00′05″ |
|
OPB-15C05-1-5 |
φ15 |
5 |
λ |
＜00′05″ |
|
OPB-15C05-P |
φ15 |
5 |
4λ※ |
＜03′00″ |
|
OPB-20C01-1-5 |
φ20 |
1 |
λ |
＜00′05″ |
|
OPB-20C01-P |
φ20 |
1 |
4λ※ |
＜03′00″ |
|
OPB-20C02-10-5 |
φ20 |
2 |
λ/10 |
＜00′05″ |
|
OPB-20C02-4-5 |
φ20 |
2 |
λ/4 |
＜00′05″ |
|
OPB-20C02-1-5 |
φ20 |
2 |
λ |
＜00′05″ |
|
OPB-20C02-P |
φ20 |
2 |
4λ※ |
＜03′00″ |
|
OPB-20C03-20-2 |
φ20 |
3 |
λ/20 |
＜00′02″ |
|
OPB-20C03-10-5 |
φ20 |
3 |
λ/10 |
＜00′05″ |
|
OPB-20C03-4-5 |
φ20 |
3 |
λ/4 |
＜00′05″ |
|
OPB-20C03-1-5 |
φ20 |
3 |
λ |
＜00′05″ |
|
OPB-20C03-P |
φ20 |
3 |
4λ※ |
＜03′00″ |
|
OPB-20C05-20-2 |
φ20 |
5 |
λ/20 |
＜00′02″ |
|
OPB-20C05-10-5 |
φ20 |
5 |
λ/10 |
＜00′05″ |
|
OPB-20C05-4-5 |
φ20 |
5 |
λ/4 |
＜00′05″ |
|
OPB-20C05-1-5 |
φ20 |
5 |
λ |
＜00′05″ |
|
OPB-20C05-P |
φ20 |
5 |
4λ※ |
＜03′00″ |
|
OPB-25C01-1-5 |
φ25 |
1 |
λ |
＜00′05″ |
|
OPB-25C01-P |
φ25 |
1 |
4λ※ |
＜03′00″ |
|
OPB-25C02-10-5 |
φ25 |
2 |
λ/10 |
＜00′05″ |
|
OPB-25C02-4-5 |
φ25 |
2 |
λ/4 |
＜00′05″ |
|
OPB-25C02-1-5 |
φ25 |
2 |
λ |
＜00′05″ |
|
OPB-25C02-P |
φ25 |
2 |
4λ※ |
＜03′00″ |
|
OPB-25C03-10-5 |
φ25 |
3 |
λ/10 |
＜00′05″ |
|
OPB-25C03-4-5 |
φ25 |
3 |
λ/4 |
＜00′05″ |
|
OPB-25C03-1-5 |
φ25 |
3 |
λ |
＜00′05″ |
|
OPB-25C03-P |
φ25 |
3 |
4λ※ |
＜03′00″ |
|
OPB-25C05-20-2 |
φ25 |
5 |
λ/20 |
＜00′02″ |
|
OPB-25C05-10-5 |
φ25 |
5 |
λ/10 |
＜00′05″ |
|
OPB-25C05-4-5 |
φ25 |
5 |
λ/4 |
＜00′05″ |
|
OPB-25C05-1-5 |
φ25 |
5 |
λ |
＜00′05″ |
|
OPB-25C05-P |
φ25 |
5 |
4λ※ |
＜03′00″ |
|
OPB-25.4C03-10-5 |
φ25.4 |
3 |
λ/10 |
＜00′05″ |
|
OPB-25.4C03-4-5 |
φ25.4 |
3 |
λ/4 |
＜00′05″ |
|
OPB-25.4C05-10-5 |
φ25.4 |
5 |
λ/10 |
＜00′05″ |
|
OPB-25.4C05-4-5 |
φ25.4 |
5 |
λ/4 |
＜00′05″ |
|
OPB-30C01-1-5 |
φ30 |
1 |
λ |
＜00′05″ |
|
OPB-30C01-P |
φ30 |
1 |
4λ※ |
＜03′00″ |
|
OPB-30C02-10-5 |
φ30 |
2 |
λ/10 |
＜00′05″ |
|
OPB-30C02-4-5 |
φ30 |
2 |
λ/4 |
＜00′05″ |
|
OPB-30C02-1-5 |
φ30 |
2 |
λ |
＜00′05″ |
|
OPB-30C02-P |
φ30 |
2 |
4λ※ |
＜03′00″ |
|
OPB-30C03-10-5 |
φ30 |
3 |
λ/10 |
＜00′05″ |
|
OPB-30C03-4-5 |
φ30 |
3 |
λ/4 |
＜00′05″ |
|
OPB-30C03-1-5 |
φ30 |
3 |
λ |
＜00′05″ |
|
OPB-30C03-P |
φ30 |
3 |
4λ※ |
＜03′00″ |
|
OPB-30C04-10-5 |
φ30 |
4 |
λ/10 |
＜00′05″ |
|
OPB-30C04-4-5 |
φ30 |
4 |
λ/4 |
＜00′05″ |
|
OPB-30C04-1-5 |
φ30 |
4 |
λ |
＜00′05″ |
|
OPB-30C04-P |
φ30 |
4 |
4λ※ |
＜03′00″ |
|
OPB-30C05-20-2 |
φ30 |
5 |
λ/20 |
＜00′02″ |
|
OPB-30C05-10-5 |
φ30 |
5 |
λ/10 |
＜00′05″ |
|
OPB-30C05-4-5 |
φ30 |
5 |
λ/4 |
＜00′05″ |
|
OPB-30C05-1-5 |
φ30 |
5 |
λ |
＜00′05″ |
|
OPB-30C05-P |
φ30 |
5 |
4λ※ |
＜03′00″ |
|
OPB-40C01-1-5 |
φ40 |
1 |
λ |
＜00′05″ |
|
OPB-40C01-P |
φ40 |
1 |
4λ※ |
＜03′00″ |
|
OPB-40C02-1-5 |
φ40 |
2 |
λ |
＜00′05″ |
|
OPB-40C02-P |
φ40 |
2 |
4λ※ |
＜03′00″ |
|
OPB-40C03-4-5 |
φ40 |
3 |
λ/4 |
＜00′05″ |
|
OPB-40C03-1-5 |
φ40 |
3 |
λ |
＜00′05″ |
|
OPB-40C03-P |
φ40 |
3 |
4λ※ |
＜03′00″ |
|
OPB-40C04-10-5 |
φ40 |
4 |
λ/10 |
＜00′05″ |
|
OPB-40C04-4-5 |
φ40 |
4 |
λ/4 |
＜00′05″ |
|
OPB-40C04-1-5 |
φ40 |
4 |
λ |
＜00′05″ |
|
OPB-40C04-P |
φ40 |
4 |
4λ※ |
＜03′00″ |
|
OPB-40C06-20-2 |
φ40 |
6 |
λ/20 |
＜00′02″ |
|
OPB-40C06-10-5 |
φ40 |
6 |
λ/10 |
＜00′05″ |
|
OPB-40C06-4-5 |
φ40 |
6 |
λ/4 |
＜00′05″ |
|
OPB-40C06-1-5 |
φ40 |
6 |
λ |
＜00′05″ |
|
OPB-40C06-P |
φ40 |
6 |
4λ※ |
＜03′00″ |
|
OPB-50C01-1-5 |
φ50 |
1 |
λ |
＜00′05″ |
|
OPB-50C01-P |
φ50 |
1 |
4λ※ |
＜03′00″ |
|
OPB-50C02-1-5 |
φ50 |
2 |
λ |
＜00′05″ |
|
OPB-50C02-P |
φ50 |
2 |
4λ※ |
＜03′00″ |
|
OPB-50C03-4-5 |
φ50 |
3 |
λ/4 |
＜00′05″ |
|
OPB-50C03-1-5 |
φ50 |
3 |
λ |
＜00′05″ |
|
OPB-50C03-P |
φ50 |
3 |
4λ※ |
＜03′00″ |
|
OPB-50C05-10-5 |
φ50 |
5 |
λ/10 |
＜00′05″ |
|
OPB-50C05-4-5 |
φ50 |
5 |
λ/4 |
＜00′05″ |
|
OPB-50C05-1-5 |
φ50 |
5 |
λ |
＜00′05″ |
|
OPB-50C05-P |
φ50 |
5 |
4λ※ |
＜03′00″ |
|
OPB-50C08-20-2 |
φ50 |
8 |
λ/20 |
＜00′02″ |
|
OPB-50C08-10-5 |
φ50 |
8 |
λ/10 |
＜00′05″ |
|
OPB-50C08-4-5 |
φ50 |
8 |
λ/4 |
＜00′05″ |
|
OPB-50C08-1-5 |
φ50 |
8 |
λ |
＜00′05″ |
|
OPB-50C08-P |
φ50 |
8 |
4λ※ |
＜03′00″ |
|
OPB-50.8C05-10-5 |
φ50.8 |
5 |
λ/10 |
＜00′05″ |
|
OPB-50.8C05-4-5 |
φ50.8 |
5 |
λ/4 |
＜00′05″ |
|
OPB-50.8C08-10-5 |
φ50.8 |
8 |
λ/10 |
＜00′05″ |
|
OPB-50.8C08-4-5 |
φ50.8 |
8 |
λ/4 |
＜00′05″ |
|
OPB-60C03-1-5 |
φ60 |
3 |
λ |
＜00′05″ |
|
OPB-60C03-P |
φ60 |
3 |
4λ※ |
＜03′00″ |
|
OPB-60C06-10-5 |
φ60 |
6 |
λ/10 |
＜00′05″ |
|
OPB-60C06-4-5 |
φ60 |
6 |
λ/4 |
＜00′05″ |
|
OPB-60C06-1-5 |
φ60 |
6 |
λ |
＜00′05″ |
|
OPB-60C06-P |
φ60 |
6 |
4λ※ |
＜03′00″ |
|
OPB-60C10-20-2 |
φ60 |
10 |
λ/20 |
＜00′02″ |
|
OPB-60C10-10-5 |
φ60 |
10 |
λ/10 |
＜00′05″ |
|
OPB-60C10-4-5 |
φ60 |
10 |
λ/4 |
＜00′05″ |
|
OPB-60C10-1-5 |
φ60 |
10 |
λ |
＜00′05″ |
|
OPB-60C10-P |
φ60 |
10 |
4λ※ |
＜03′00″ |
|
OPB-80C08-10-5 |
φ80 |
8 |
λ/10 |
＜00′05″ |
|
OPB-80C08-4-5 |
φ80 |
8 |
λ/4 |
＜00′05″ |
|
OPB-80C08-1-5 |
φ80 |
8 |
λ |
＜00′05″ |
|
OPB-80C08-P |
φ80 |
8 |
4λ※ |
＜03′00″ |
|
OPB-80C12-20-2 |
φ80 |
12 |
λ/20 |
＜00′02″ |
|
OPB-80C12-10-5 |
φ80 |
12 |
λ/10 |
＜00′05″ |
|
OPB-80C12-4-5 |
φ80 |
12 |
λ/4 |
＜00′05″ |
|
OPB-80C12-1-5 |
φ80 |
12 |
λ |
＜00′05″ |
|
OPB-80C12-P |
φ80 |
12 |
4λ※ |
＜03′00″ |
|
OPB-100C10-10-5 |
φ100 |
10 |
λ/10 |
＜00′05″ |
|
OPB-100C10-4-5 |
φ100 |
10 |
λ/4 |
＜00′05″ |
|
OPB-100C10-1-5 |
φ100 |
10 |
λ |
＜00′05″ |
|
OPB-100C10-P |
φ100 |
10 |
4λ※ |
＜03′00″ |
|
OPB-100C15-20-2 |
φ100 |
15 |
λ/20 |
＜00′02″ |
|
OPB-100C15-10-5 |
φ100 |
15 |
λ/10 |
＜00′05″ |
|
OPB-100C15-4-5 |
φ100 |
15 |
λ/4 |
＜00′05″ |
|
OPB-100C15-1-5 |
φ100 |
15 |
λ |
＜00′05″ |
|
OPB-100C15-P |
φ100 |
15 |
4λ※ |
＜03′00″ |
|
OPB-130C13-10-5 |
φ130 |
13 |
λ/10 |
＜00′05″ |
|
OPB-130C13-4-5 |
φ130 |
13 |
λ/4 |
＜00′05″ |
|
OPB-130C13-1-5 |
φ130 |
13 |
λ |
＜00′05″ |
|
OPB-130C13-P |
φ130 |
13 |
4λ※ |
＜03′00″ |
|
OPB-130C18-10-5 |
φ130 |
18 |
λ/10 |
＜00′05″ |
|
OPB-130C18-4-5 |
φ130 |
18 |
λ/4 |
＜00′05″ |
|
OPB-130C18-1-5 |
φ130 |
18 |
λ |
＜00′05″ |
|
OPB-130C18-P |
φ130 |
18 |
4λ※ |
＜03′00″ |
|
OPB-150C15-10-5 |
φ150 |
15 |
λ/10 |
＜00′05″ |
|
OPB-150C15-4-5 |
φ150 |
15 |
λ/4 |
＜00′05″ |
|
OPB-150C15-1-5 |
φ150 |
15 |
λ |
＜00′05″ |
|
OPB-150C15-P |
φ150 |
15 |
4λ※ |
＜03′00″ |
|
OPB-150C20-10-5 |
φ150 |
20 |
λ/10 |
＜00′05″ |
|
OPB-150C20-4-5 |
φ150 |
20 |
λ/4 |
＜00′05″ |
|
OPB-150C20-1-5 |
φ150 |
20 |
λ |
＜00′05″ |
|
OPB-150C20-P |
φ150 |
20 |
4λ※ |
＜03′00″ |
|
合成石英·圆形 |
||||
|
型号 |
长度A〔mm〕 |
厚度t〔mm〕 |
面型精度 |
平行度 |
|
OPB-10S01-10-5 |
φ10 |
1 |
λ/10 |
＜00′05″ |
|
OPB-10S01-4-5 |
φ10 |
1 |
λ/4 |
＜00′05″ |
|
OPB-10S01-1-5 |
φ10 |
1 |
λ |
＜00′05″ |
|
OPB-10S01-P |
φ10 |
1 |
4λ※ |
＜03′00″ |
|
OPB-10S02-20-2 |
φ10 |
2 |
λ/20 |
＜00′02″ |
|
OPB-10S02-10-5 |
φ10 |
2 |
λ/10 |
＜00′05″ |
|
OPB-10S02-4-5 |
φ10 |
2 |
λ/4 |
＜00′05″ |
|
OPB-10S02-1-5 |
φ10 |
2 |
λ |
＜00′05″ |
|
OPB-10S02-P |
φ10 |
2 |
4λ※ |
＜03′00″ |
|
OPB-10S03-20-2 |
φ10 |
3 |
λ/20 |
＜00′02″ |
|
OPB-10S03-10-5 |
φ10 |
3 |
λ/10 |
＜00′05″ |
|
OPB-10S03-4-5 |
φ10 |
3 |
λ/4 |
＜00′05″ |
|
OPB-10S03-1-5 |
φ10 |
3 |
λ |
＜00′05″ |
|
OPB-10S03-P |
φ10 |
3 |
4λ※ |
＜03′00″ |
|
OPB-10S05-20-2 |
φ10 |
5 |
λ/20 |
＜00′02″ |
|
OPB-10S05-10-5 |
φ10 |
5 |
λ/10 |
＜00′05″ |
|
OPB-10S05-4-5 |
φ10 |
5 |
λ/4 |
＜00′05″ |
|
OPB-10S05-1-5 |
φ10 |
5 |
λ |
＜00′05″ |
|
OPB-10S05-P |
φ10 |
5 |
4λ※ |
＜03′00″ |
|
OPB-15S01-1-5 |
φ15 |
1 |
λ |
＜00′05″ |
|
OPB-15S01-P |
φ15 |
1 |
4λ※ |
＜03′00″ |
|
OPB-15S02-10-5 |
φ15 |
2 |
λ/10 |
＜00′05″ |
|
OPB-15S02-4-5 |
φ15 |
2 |
λ/4 |
＜00′05″ |
|
OPB-15S02-1-5 |
φ15 |
2 |
λ |
＜00′05″ |
|
OPB-15S02-P |
φ15 |
2 |
4λ※ |
＜03′00″ |
|
OPB-15S03-20-2 |
φ15 |
3 |
λ/20 |
＜00′02″ |
|
OPB-15S03-10-5 |
φ15 |
3 |
λ/10 |
＜00′05″ |
|
OPB-15S03-4-5 |
φ15 |
3 |
λ/4 |
＜00′05″ |
|
OPB-15S03-1-5 |
φ15 |
3 |
λ |
＜00′05″ |
|
OPB-15S03-P |
φ15 |
3 |
4λ※ |
＜03′00″ |
|
OPB-15S05-20-2 |
φ15 |
5 |
λ/20 |
＜00′02″ |
|
OPB-15S05-10-5 |
φ15 |
5 |
λ/10 |
＜00′05″ |
|
OPB-15S05-4-5 |
φ15 |
5 |
λ/4 |
＜00′05″ |
|
OPB-15S05-1-5 |
φ15 |
5 |
λ |
＜00′05″ |
|
OPB-15S05-P |
φ15 |
5 |
4λ※ |
＜03′00″ |
|
OPB-20S01-1-5 |
φ20 |
1 |
λ |
＜00′05″ |
|
OPB-20S01-P |
φ20 |
1 |
4λ※ |
＜03′00″ |
|
OPB-20S02-10-5 |
φ20 |
2 |
λ/10 |
＜00′05″ |
|
OPB-20S02-4-5 |
φ20 |
2 |
λ/4 |
＜00′05″ |
|
OPB-20S02-1-5 |
φ20 |
2 |
λ |
＜00′05″ |
|
OPB-20S02-P |
φ20 |
2 |
4λ※ |
＜03′00″ |
|
OPB-20S03-20-2 |
φ20 |
3 |
λ/20 |
＜00′02″ |
|
OPB-20S03-10-5 |
φ20 |
3 |
λ/10 |
＜00′05″ |
|
OPB-20S03-4-5 |
φ20 |
3 |
λ/4 |
＜00′05″ |
|
OPB-20S03-1-5 |
φ20 |
3 |
λ |
＜00′05″ |
|
OPB-20S03-P |
φ20 |
3 |
4λ※ |
＜03′00″ |
|
OPB-20S05-20-2 |
φ20 |
5 |
λ/20 |
＜00′02″ |
|
OPB-20S05-10-5 |
φ20 |
5 |
λ/10 |
＜00′05″ |
|
OPB-20S05-4-5 |
φ20 |
5 |
λ/4 |
＜00′05″ |
|
OPB-20S05-1-5 |
φ20 |
5 |
λ |
＜00′05″ |
|
OPB-20S05-P |
φ20 |
5 |
4λ※ |
＜03′00″ |
|
OPB-25S01-1-5 |
φ25 |
1 |
λ |
＜00′05″ |
|
OPB-25S01-P |
φ25 |
1 |
4λ※ |
＜03′00″ |
|
OPB-25S02-1-5 |
φ25 |
2 |
λ |
＜00′05″ |
|
OPB-25S02-P |
φ25 |
2 |
4λ※ |
＜03′00″ |
|
OPB-25S03-10-5 |
φ25 |
3 |
λ/10 |
＜00′05″ |
|
OPB-25S03-4-5 |
φ25 |
3 |
λ/4 |
＜00′05″ |
|
OPB-25S03-1-5 |
φ25 |
3 |
λ |
＜00′05″ |
|
OPB-25S03-P |
φ25 |
3 |
4λ※ |
＜03′00″ |
|
OPB-25S05-20-2 |
φ25 |
5 |
λ/20 |
＜00′02″ |
|
OPB-25S05-10-5 |
φ25 |
5 |
λ/10 |
＜00′05″ |
|
OPB-25S05-4-5 |
φ25 |
5 |
λ/4 |
＜00′05″ |
|
OPB-25S05-1-5 |
φ25 |
5 |
λ |
＜00′05″ |
|
OPB-25S05-P |
φ25 |
5 |
4λ※ |
＜03′00″ |
|
OPB-30S01-1-5 |
φ30 |
1 |
λ |
＜00′05″ |
|
OPB-30S01-P |
φ30 |
1 |
4λ※ |
＜03′00″ |
|
OPB-30S02-1-5 |
φ30 |
2 |
λ |
＜00′05″ |
|
OPB-30S02-P |
φ30 |
2 |
4λ※ |
＜03′00″ |
|
OPB-30S03-10-5 |
φ30 |
3 |
λ/10 |
＜00′05″ |
|
OPB-30S03-4-5 |
φ30 |
3 |
λ/4 |
＜00′05″ |
|
OPB-30S03-1-5 |
φ30 |
3 |
λ |
＜00′05″ |
|
OPB-30S03-P |
φ30 |
3 |
4λ※ |
＜03′00″ |
|
OPB-30S05-20-2 |
φ30 |
5 |
λ/20 |
＜00′02″ |
|
OPB-30S05-10-5 |
φ30 |
5 |
λ/10 |
＜00′05″ |
|
OPB-30S05-4-5 |
φ30 |
5 |
λ/4 |
＜00′05″ |
|
OPB-30S05-1-5 |
φ30 |
5 |
λ |
＜00′05″ |
|
OPB-30S05-P |
φ30 |
5 |
4λ※ |
＜03′00″ |
|
OPB-40S02-1-5 |
φ40 |
2 |
λ |
＜00′05″ |
|
OPB-40S02-P |
φ40 |
2 |
4λ※ |
＜03′00″ |
|
OPB-40S03-1-5 |
φ40 |
3 |
λ |
＜00′05″ |
|
OPB-40S03-P |
φ40 |
3 |
4λ※ |
＜03′00″ |
|
OPB-40S04-10-5 |
φ40 |
4 |
λ/10 |
＜00′05″ |
|
OPB-40S04-4-5 |
φ40 |
4 |
λ/4 |
＜00′05″ |
|
OPB-40S04-1-5 |
φ40 |
4 |
λ |
＜00′05″ |
|
OPB-40S04-P |
φ40 |
4 |
4λ※ |
＜03′00″ |
|
OPB-40S06-20-2 |
φ40 |
6 |
λ/20 |
＜00′02″ |
|
OPB-40S06-10-5 |
φ40 |
6 |
λ/10 |
＜00′05″ |
|
OPB-40S06-4-5 |
φ40 |
6 |
λ/4 |
＜00′05″ |
|
OPB-40S06-1-5 |
φ40 |
6 |
λ |
＜00′05″ |
|
OPB-40S06-P |
φ40 |
6 |
4λ※ |
＜03′00″ |
|
OPB-50S02-1-5 |
φ50 |
2 |
λ |
＜00′05″ |
|
OPB-50S02-P |
φ50 |
2 |
4λ※ |
＜03′00″ |
|
OPB-50S03-1-5 |
φ50 |
3 |
λ |
＜00′05″ |
|
OPB-50S03-P |
φ50 |
3 |
4λ※ |
＜03′00″ |
|
OPB-50S05-10-5 |
φ50 |
5 |
λ/10 |
＜00′05″ |
|
OPB-50S05-4-5 |
φ50 |
5 |
λ/4 |
＜00′05″ |
|
OPB-50S05-1-5 |
φ50 |
5 |
λ |
＜00′05″ |
|
OPB-50S05-P |
φ50 |
5 |
4λ※ |
＜03′00″ |
|
OPB-50S08-20-2 |
φ50 |
8 |
λ/20 |
＜00′02″ |
|
OPB-50S08-10-5 |
φ50 |
8 |
λ/10 |
＜00′05″ |
|
OPB-50S08-4-5 |
φ50 |
8 |
λ/4 |
＜00′05″ |
|
OPB-50S08-1-5 |
φ50 |
8 |
λ |
＜00′05″ |
|
OPB-50S08-P |
φ50 |
8 |
4λ※ |
＜03′00″ |
|
OPSQ-10C01-10-5 |
φ10 |
1 |
λ/10 |
＜00′05″ |
|
OPSQ-10C01-1-5 |
φ10 |
1 |
λ |
＜00′05″ |
|
OPSQ-10C01-4-5 |
φ10 |
1 |
λ/4 |
＜00′05″ |
|
OPSQ-10C01-P |
φ10 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-10C02-20-2 |
φ10 |
2 |
λ/20 |
＜00′02″ |
|
OPSQ-10C02-10-5 |
φ10 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-10C02-4-5 |
φ10 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-10C02-1-5 |
φ10 |
2 |
λ |
＜00′05″ |
|
OPSQ-10C02-P |
φ10 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-10C2.3-1-10 |
φ10 |
2.3 |
λ |
＜00′10″ |
|
OPSQ-10C03-20-2 |
φ10 |
3 |
λ/20 |
＜00′02″ |
|
OPSQ-10C03-10-5 |
φ10 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-10C03-4-5 |
φ10 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-10C03-1-5 |
φ10 |
3 |
λ |
＜00′05″ |
|
OPSQ-10C03-P |
φ10 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-10C05-20-2 |
φ10 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-10C05-10-5 |
φ10 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-10C05-4-5 |
φ10 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-10C05-1-5 |
φ10 |
5 |
λ |
＜00′05″ |
|
OPSQ-10C05-P |
φ10 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-12.7C03-10-5 |
φ12.7 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-12.7C03-4-5 |
φ12.7 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-12.7C05-10-5 |
φ12.7 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-15C01-1-5 |
φ15 |
1 |
λ |
＜00′05″ |
|
OPSQ-15C01-P |
φ15 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-15C02-10-5 |
φ15 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-15C02-4-5 |
φ15 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-15C02-1-5 |
φ15 |
2 |
λ |
＜00′05″ |
|
OPSQ-15C02-P |
φ15 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-15C2.3-1-10 |
φ15 |
2.3 |
λ |
＜00′10″ |
|
OPSQ-15C03-20-2 |
φ15 |
3 |
λ/20 |
＜00′02″ |
|
OPSQ-15C03-10-5 |
φ15 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-15C03-4-5 |
φ15 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-15C03-1-5 |
φ15 |
3 |
λ |
＜00′05″ |
|
OPSQ-15C03-P |
φ15 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-15C05-20-2 |
φ15 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-15C05-10-5 |
φ15 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-15C05-4-5 |
φ15 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-15C05-1-5 |
φ15 |
5 |
λ |
＜00′05″ |
|
OPSQ-15C05-P |
φ15 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-20C01-1-5 |
φ20 |
1 |
λ |
＜00′05″ |
|
OPSQ-20C01-P |
φ20 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-20C02-10-5 |
φ20 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-20C02-4-5 |
φ20 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-20C02-1-5 |
φ20 |
2 |
λ |
＜00′05″ |
|
OPSQ-20C02-P |
φ20 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-20C2.3-1-10 |
φ20 |
2.3 |
λ |
＜00′10″ |
|
OPSQ-20C03-20-2 |
φ20 |
3 |
λ/20 |
＜00′02″ |
|
OPSQ-20C03-10-5 |
φ20 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-20C03-4-5 |
φ20 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-20C03-1-5 |
φ20 |
3 |
λ |
＜00′05″ |
|
OPSQ-20C03-P |
φ20 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-20C05-20-2 |
φ20 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-20C05-10-5 |
φ20 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-20C05-4-5 |
φ20 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-20C05-1-5 |
φ20 |
5 |
λ |
＜00′05″ |
|
OPSQ-20C05-P |
φ20 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-25C01-1-5 |
φ25 |
1 |
λ |
＜00′05″ |
|
OPSQ-25C01-P |
φ25 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-25C02-10-5 |
φ25 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-25C02-4-5 |
φ25 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-25C02-1-5 |
φ25 |
2 |
λ |
＜00′05″ |
|
OPSQ-25C02-P |
φ25 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-25C2.3-0.5-10 |
φ25 |
2.3 |
2λ |
＜00′10″ |
|
OPSQ-25C03-10-5 |
φ25 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-25C03-4-5 |
φ25 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-25C03-1-5 |
φ25 |
3 |
λ |
＜00′05″ |
|
OPSQ-25C03-P |
φ25 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-25C05-20-2 |
φ25 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-25C05-10-5 |
φ25 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-25C05-4-5 |
φ25 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-25C05-1-5 |
φ25 |
5 |
λ |
＜00′05″ |
|
OPSQ-25C05-P |
φ25 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-25.4C03-10-5 |
φ25.4 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-25.4C03-4-5 |
φ25.4 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-25.4C05-10-5 |
φ25.4 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-30C01-1-5 |
φ30 |
1 |
λ |
＜00′05″ |
|
OPSQ-30C01-P |
φ30 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-30C02-10-5 |
φ30 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-30C02-4-5 |
φ30 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-30C02-1-5 |
φ30 |
2 |
λ |
＜00′05″ |
|
OPSQ-30C02-P |
φ30 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-30C2.3-0.5-10 |
φ30 |
2.3 |
2λ |
＜00′10″ |
|
OPSQ-30C03-10-5 |
φ30 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-30C03-4-5 |
φ30 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-30C03-1-5 |
φ30 |
3 |
λ |
＜00′05″ |
|
OPSQ-30C03-P |
φ30 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-30C05-20-2 |
φ30 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-30C05-10-5 |
φ30 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-30C05-4-5 |
φ30 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-30C05-1-5 |
φ30 |
5 |
λ |
＜00′05″ |
|
OPSQ-30C05-P |
φ30 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-40C01-1-5 |
φ40 |
1 |
λ |
＜00′05″ |
|
OPSQ-40C01-P |
φ40 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-40C02-1-5 |
φ40 |
2 |
λ |
＜00′05″ |
|
OPSQ-40C02-P |
φ40 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-40C2.3-0.25-10 |
φ40 |
2.3 |
4λ |
＜00′10″ |
|
OPSQ-40C03-4-5 |
φ40 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-40C03-1-5 |
φ40 |
3 |
λ |
＜00′05″ |
|
OPSQ-40C03-P |
φ40 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-40C04-10-5 |
φ40 |
4 |
λ/10 |
＜00′05″ |
|
OPSQ-40C04-4-5 |
φ40 |
4 |
λ/4 |
＜00′05″ |
|
OPSQ-40C04-1-5 |
φ40 |
4 |
λ |
＜00′05″ |
|
OPSQ-40C04-P |
φ40 |
4 |
4λ※ |
＜03′00″ |
|
OPSQ-40C06-20-2 |
φ40 |
6 |
λ/20 |
＜00′02″ |
|
OPSQ-40C06-10-5 |
φ40 |
6 |
λ/10 |
＜00′05″ |
|
OPSQ-40C06-4-5 |
φ40 |
6 |
λ/4 |
＜00′05″ |
|
OPSQ-40C06-1-5 |
φ40 |
6 |
λ |
＜00′05″ |
|
OPSQ-40C06-P |
φ40 |
6 |
4λ※ |
＜03′00″ |
|
OPSQ-50C01-1-5 |
φ50 |
1 |
λ |
＜00′05″ |
|
OPSQ-50C01-P |
φ50 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-50C02-1-5 |
φ50 |
2 |
λ |
＜00′05″ |
|
OPSQ-50C02-P |
φ50 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-50C2.3-0.25-10 |
φ50 |
2.3 |
4λ |
＜00′10″ |
|
OPSQ-50C03-4-5 |
φ50 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-50C03-1-5 |
φ50 |
3 |
λ |
＜00′05″ |
|
OPSQ-50C03-P |
φ50 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-50C05-10-5 |
φ50 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-50C05-4-5 |
φ50 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-50C05-1-5 |
φ50 |
5 |
λ |
＜00′05″ |
|
OPSQ-50C05-P |
φ50 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-50C08-20-2 |
φ50 |
8 |
λ/20 |
＜00′02″ |
|
OPSQ-50C08-10-5 |
φ50 |
8 |
λ/10 |
＜00′05″ |
|
OPSQ-50C08-4-5 |
φ50 |
8 |
λ/4 |
＜00′05″ |
|
OPSQ-50C08-1-5 |
φ50 |
8 |
λ |
＜00′05″ |
|
OPSQ-50C08-P |
φ50 |
8 |
4λ※ |
＜03′00″ |
|
OPSQ-50.8C05-10-5 |
φ50.8 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-50.8C05-4-5 |
φ50.8 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-50.8C08-10-5 |
φ50.8 |
8 |
λ/10 |
＜00′05″ |
|
OPSQ-60C2.3-0.25-10 |
φ60 |
2.3 |
4λ |
＜00′10″ |
|
OPSQ-60C03-1-5 |
φ60 |
3 |
λ |
＜00′05″ |
|
OPSQ-60C03-P |
φ60 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-60C06-10-5 |
φ60 |
6 |
λ/10 |
＜00′05″ |
|
OPSQ-60C06-4-5 |
φ60 |
6 |
λ/4 |
＜00′05″ |
|
OPSQ-60C06-1-5 |
φ60 |
6 |
λ |
＜00′05″ |
|
OPSQ-60C06-P |
φ60 |
6 |
4λ※ |
＜03′00″ |
|
OPSQ-60C10-20-2 |
φ60 |
10 |
λ/20 |
＜00′02″ |
|
OPSQ-60C10-10-5 |
φ60 |
10 |
λ/10 |
＜00′05″ |
|
OPSQ-60C10-4-5 |
φ60 |
10 |
λ/4 |
＜00′05″ |
|
OPSQ-60C10-1-5 |
φ60 |
10 |
λ |
＜00′05″ |
|
OPSQ-60C10-P |
φ60 |
10 |
4λ※ |
＜03′00″ |
|
OPSQ-70C2.3-0.2-10 |
φ70 |
2.3 |
5λ |
＜00′10″ |
|
OPSQ-80C2.3-0.2-10 |
φ80 |
2.3 |
5λ |
＜00′10″ |
|
OPSQ-80C08-10-5 |
φ80 |
8 |
λ/10 |
＜00′05″ |
|
OPSQ-80C08-4-5 |
φ80 |
8 |
λ/4 |
＜00′05″ |
|
OPSQ-80C08-1-5 |
φ80 |
8 |
λ |
＜00′05″ |
|
OPSQ-80C08-P |
φ80 |
8 |
4λ※ |
＜03′00″ |
|
OPSQ-80C12-20-2 |
φ80 |
12 |
λ/20 |
＜00′02″ |
|
OPSQ-80C12-10-5 |
φ80 |
12 |
λ/10 |
＜00′05″ |
|
OPSQ-80C12-4-5 |
φ80 |
12 |
λ/4 |
＜00′05″ |
|
OPSQ-80C12-1-5 |
φ80 |
12 |
λ |
＜00′05″ |
|
OPSQ-80C12-P |
φ80 |
12 |
4λ※ |
＜03′00″ |
|
OPSQ-100C2.3-0.1-10 |
φ100 |
2.3 |
10λ |
＜00′10″ |
|
OPSQ-100C10-10-5 |
φ100 |
10 |
λ/10 |
＜00′05″ |
|
OPSQ-100C10-4-5 |
φ100 |
10 |
λ/4 |
＜00′05″ |
|
OPSQ-100C10-1-5 |
φ100 |
10 |
λ |
＜00′05″ |
|
OPSQ-100C10-P |
φ100 |
10 |
4λ※ |
＜03′00″ |
|
OPSQ-100C15-20-2 |
φ100 |
15 |
λ/20 |
＜00′02″ |
|
OPSQ-100C15-10-5 |
φ100 |
15 |
λ/10 |
＜00′05″ |
|
OPSQ-100C15-4-5 |
φ100 |
15 |
λ/4 |
＜00′05″ |
|
OPSQ-100C15-1-5 |
φ100 |
15 |
λ |
＜00′05″ |
|
OPSQ-100C15-P |
φ100 |
15 |
4λ※ |
＜03′00″ |
|
OPSQ-120C2.3-0.1-10 |
φ120 |
2.3 |
10λ |
＜00′10″ |
|
OPSQ-125C2.3-0.1-10 |
φ125 |
2.3 |
10λ |
＜00′10″ |
|
OPSQ-130C13-10-5 |
φ130 |
13 |
λ/10 |
＜00′05″ |
|
OPSQ-130C13-4-5 |
φ130 |
13 |
λ/4 |
＜00′05″ |
|
OPSQ-130C13-1-5 |
φ130 |
13 |
λ |
＜00′05″ |
|
OPSQ-130C13-P |
φ130 |
13 |
4λ※ |
＜03′00″ |
|
OPSQ-130C18-10-5 |
φ130 |
18 |
λ/10 |
＜00′05″ |
|
OPSQ-130C18-4-5 |
φ130 |
18 |
λ/4 |
＜00′05″ |
|
OPSQ-130C18-1-5 |
φ130 |
18 |
λ |
＜00′05″ |
|
OPSQ-130C18-P |
φ130 |
18 |
4λ※ |
＜03′00″ |
|
OPSQ-150C15-10-5 |
φ150 |
15 |
λ/10 |
＜00′05″ |
|
OPSQ-150C15-4-5 |
φ150 |
15 |
λ/4 |
＜00′05″ |
|
OPSQ-150C15-1-5 |
φ150 |
15 |
λ |
＜00′05″ |
|
OPSQ-150C15-P |
φ150 |
15 |
4λ※ |
＜03′00″ |
|
OPSQ-150C20-10-5 |
φ150 |
20 |
λ/10 |
＜00′05″ |
|
OPSQ-150C20-4-5 |
φ150 |
20 |
λ/4 |
＜00′05″ |
|
OPSQ-150C20-1-5 |
φ150 |
20 |
λ |
＜00′05″ |
|
OPSQ-150C20-P |
φ150 |
20 |
4λ※ |
＜03′00″ |
|
准分子激光用合成石英（248nm） |
||||
|
型号 |
外径 φD〔mm〕 |
厚度t〔mm〕 |
面型精度 |
平行度 |
|
OPSQK-30C03-10-5 |
φ30 |
3 |
λ/10 |
＜00′05″ |
|
OPSQK-30C05-10-5 |
φ30 |
5 |
λ/10 |
＜00′05″ |
|
OPSQK-50C05-10-5 |
φ50 |
5 |
λ/10 |
＜00′05″ |
|
OPSQK-50C08-10-5 |
φ50 |
8 |
λ/10 |
＜00′05″ |
|
合成石英·正方形 |
||||
|
型号 |
长度A〔mm〕 |
厚度t〔mm〕 |
面型精度 |
平行度 |
|
OPSQ-10S01-10-5 |
φ10 |
1 |
λ/10 |
＜00′05″ |
|
OPSQ-10S01-4-5 |
φ10 |
1 |
λ/4 |
＜00′05″ |
|
OPSQ-10S01-1-5 |
φ10 |
1 |
λ |
＜00′05″ |
|
OPSQ-10S01-P |
φ10 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-10S02-20-2 |
φ10 |
2 |
λ/20 |
＜00′02″ |
|
OPSQ-10S02-10-5 |
φ10 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-10S02-4-5 |
φ10 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-10S02-1-5 |
φ10 |
2 |
λ |
＜00′05″ |
|
OPSQ-10S02-P |
φ10 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-10S2.3-1-10 |
φ10 |
2.3 |
λ |
＜00′10″ |
|
OPSQ-10S03-20-2 |
φ10 |
3 |
λ/20 |
＜00′02″ |
|
OPSQ-10S03-10-5 |
φ10 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-10S03-4-5 |
φ10 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-10S03-1-5 |
φ10 |
3 |
λ |
＜00′05″ |
|
OPSQ-10S03-P |
φ10 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-10S05-20-2 |
φ10 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-10S05-10-5 |
φ10 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-10S05-4-5 |
φ10 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-10S05-1-5 |
φ10 |
5 |
λ |
＜00′05″ |
|
OPSQ-10S05-P |
φ10 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-15S01-1-5 |
φ15 |
1 |
λ |
＜00′05″ |
|
OPSQ-15S01-P |
φ15 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-15S02-10-5 |
φ15 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-15S02-4-5 |
φ15 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-15S02-1-5 |
φ15 |
2 |
λ |
＜00′05″ |
|
OPSQ-15S02-P |
φ15 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-15S2.3-1-10 |
φ15 |
2.3 |
λ |
＜00′10″ |
|
OPSQ-15S03-20-2 |
φ15 |
3 |
λ/20 |
＜00′02″ |
|
OPSQ-15S03-10-5 |
φ15 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-15S03-4-5 |
φ15 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-15S03-1-5 |
φ15 |
3 |
λ |
＜00′05″ |
|
OPSQ-15S03-P |
φ15 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-15S05-20-2 |
φ15 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-15S05-10-5 |
φ15 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-15S05-4-5 |
φ15 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-15S05-1-5 |
φ15 |
5 |
λ |
＜00′05″ |
|
OPSQ-15S05-P |
φ15 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-20S01-1-5 |
φ20 |
1 |
λ |
＜00′05″ |
|
OPSQ-20S01-P |
φ20 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-20S02-10-5 |
φ20 |
2 |
λ/10 |
＜00′05″ |
|
OPSQ-20S02-4-5 |
φ20 |
2 |
λ/4 |
＜00′05″ |
|
OPSQ-20S02-1-5 |
φ20 |
2 |
λ |
＜00′05″ |
|
OPSQ-20S02-P |
φ20 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-20S2.3-1-10 |
φ20 |
2.3 |
λ |
＜00′10″ |
|
OPSQ-20S03-20-2 |
φ20 |
3 |
λ/20 |
＜00′02″ |
|
OPSQ-20S03-10-5 |
φ20 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-20S03-4-5 |
φ20 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-20S03-1-5 |
φ20 |
3 |
λ |
＜00′05″ |
|
OPSQ-20S03-P |
φ20 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-20S05-20-2 |
φ20 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-20S05-10-5 |
φ20 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-20S05-4-5 |
φ20 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-20S05-1-5 |
φ20 |
5 |
λ |
＜00′05″ |
|
OPSQ-20S05-P |
φ20 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-25S01-1-5 |
φ25 |
1 |
λ |
＜00′05″ |
|
OPSQ-25S01-P |
φ25 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-25S02-1-5 |
φ25 |
2 |
λ |
＜00′05″ |
|
OPSQ-25S02-P |
φ25 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-25S2.3-0.5-10 |
φ25 |
2.3 |
2λ |
＜00′10″ |
|
OPSQ-25S03-10-5 |
φ25 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-25S03-4-5 |
φ25 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-25S03-1-5 |
φ25 |
3 |
λ |
＜00′05″ |
|
OPSQ-25S03-P |
φ25 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-25S05-20-2 |
φ25 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-25S05-10-5 |
φ25 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-25S05-4-5 |
φ25 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-25S05-1-5 |
φ25 |
5 |
λ |
＜00′05″ |
|
OPSQ-25S05-P |
φ25 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-30S01-1-5 |
φ30 |
1 |
λ |
＜00′05″ |
|
OPSQ-30S01-P |
φ30 |
1 |
4λ※ |
＜03′00″ |
|
OPSQ-30S02-1-5 |
φ30 |
2 |
λ |
＜00′05″ |
|
OPSQ-30S02-P |
φ30 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-30S2.3-0.5-10 |
φ30 |
2.3 |
2λ |
＜00′10″ |
|
OPSQ-30S03-10-5 |
φ30 |
3 |
λ/10 |
＜00′05″ |
|
OPSQ-30S03-4-5 |
φ30 |
3 |
λ/4 |
＜00′05″ |
|
OPSQ-30S03-1-5 |
φ30 |
3 |
λ |
＜00′05″ |
|
OPSQ-30S03-P |
φ30 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-30S05-20-2 |
φ30 |
5 |
λ/20 |
＜00′02″ |
|
OPSQ-30S05-10-5 |
φ30 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-30S05-4-5 |
φ30 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-30S05-1-5 |
φ30 |
5 |
λ |
＜00′05″ |
|
OPSQ-30S05-P |
φ30 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-40S02-1-5 |
φ40 |
2 |
λ |
＜00′05″ |
|
OPSQ-40S02-P |
φ40 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-40S2.3-0.25-10 |
φ40 |
2.3 |
4λ |
＜00′10″ |
|
OPSQ-40S03-1-5 |
φ40 |
3 |
λ |
＜00′05″ |
|
OPSQ-40S03-P |
φ40 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-40S04-10-5 |
φ40 |
4 |
λ/10 |
＜00′05″ |
|
OPSQ-40S04-4-5 |
φ40 |
4 |
λ/4 |
＜00′05″ |
|
OPSQ-40S04-1-5 |
φ40 |
4 |
λ |
＜00′05″ |
|
OPSQ-40S04-P |
φ40 |
4 |
4λ※ |
＜03′00″ |
|
OPSQ-40S06-20-2 |
φ40 |
6 |
λ/20 |
＜00′02″ |
|
OPSQ-40S06-10-5 |
φ40 |
6 |
λ/10 |
＜00′05″ |
|
OPSQ-40S06-4-5 |
φ40 |
6 |
λ/4 |
＜00′05″ |
|
OPSQ-40S06-1-5 |
φ40 |
6 |
λ |
＜00′05″ |
|
OPSQ-40S06-P |
φ40 |
6 |
4λ※ |
＜03′00″ |
|
OPSQ-50S02-1-5 |
φ50 |
2 |
λ |
＜00′05″ |
|
OPSQ-50S02-P |
φ50 |
2 |
4λ※ |
＜03′00″ |
|
OPSQ-50S2.3-0.25-10 |
φ50 |
2.3 |
4λ |
＜00′10″ |
|
OPSQ-50S03-1-5 |
φ50 |
3 |
λ |
＜00′05″ |
|
OPSQ-50S03-P |
φ50 |
3 |
4λ※ |
＜03′00″ |
|
OPSQ-50S05-10-5 |
φ50 |
5 |
λ/10 |
＜00′05″ |
|
OPSQ-50S05-4-5 |
φ50 |
5 |
λ/4 |
＜00′05″ |
|
OPSQ-50S05-1-5 |
φ50 |
5 |
λ |
＜00′05″ |
|
OPSQ-50S05-P |
φ50 |
5 |
4λ※ |
＜03′00″ |
|
OPSQ-50S08-20-2 |
φ50 |
8 |
λ/20 |
＜00′02″ |
|
OPSQ-50S08-10-5 |
φ50 |
8 |
λ/10 |
＜00′05″ |
|
OPSQ-50S08-4-5 |
φ50 |
8 |
λ/4 |
＜00′05″ |
|
OPSQ-50S08-1-5 |
φ50 |
8 |
λ |
＜00′05″ |
|
OPSQ-50S08-P |
φ50 |
8 |
4λ※ |
＜03′00″ |
|
OPSQ-60S2.3-0.25-10 |
φ60 |
2.3 |
4λ |
＜00′10″ |
|
OPSQ-70S2.3-0.2-10 |
φ70 |
2.3 |
5λ |
＜00′10″ |
|
OPSQ-80S2.3-0.2-10 |
φ80 |
2.3 |
5λ |
＜00′10″ |
|
OPSQ-100S2.3-0.1-10 |
φ100 |
2.3 |
10λ |
＜00′10″ |
|
OPSQ-120S2.3-0.1-10 |
φ120 |
2.3 |
10λ |
＜00′10″ |
|
OPSQ-127S2.3-0.1-10 |
φ126.6 |
2.3 |
10λ |
＜00′10″ |
