OptoSigma西格玛光机TSO系列易操作型手动大行程位移平台配件，TSO-60BR-Z，TSO-60SP

为了更好的方便客户使用，西格玛光机为新产品TSO系列手动易操作型长行程位移平台推出了几种不同的易操作型手动大行程位移平台配件。手动易操作型长行程位移平台配件包括了刻度尺TSO-60SC1，底板TSO-60BP，机械限位套件TSO-60ST1，XY轴组合用连接板TSO-60SP，Z轴立式连接板TSO-60BR-Z。本文将介绍各配件的安装位置及用途，方便您进行易操作型手动大行程位移平台配件和TSO系列大行程位移平台的选购。

各手动易操作型长行程位移平台配件与TSO系列大行程位移平台搭配：

- 使用XY轴组合用连接板（TSO-60SP）和Z轴立式连接板(TSO-60BR-Z）可方便地搭建XYZ轴平台。

- 使用手动易操作型长行程位移平台配件，底板（TSO-60BP）可方便地固定到光学平台等上面去。

- 另外，还可选购刻度尺（TSO-60SC1）和机械限位套件（TSO-60ST1），更方便使用。

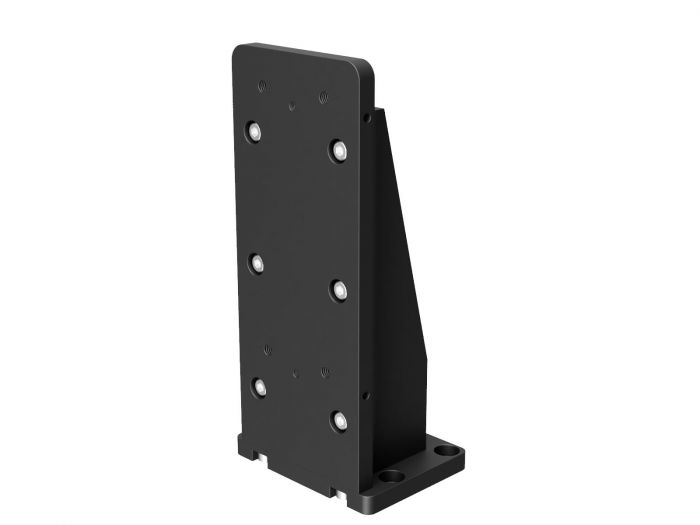

Z轴立式连接板TSO-60BR-Z：

Z轴立式连接板的主要材料是铝合金。通过使用易操作型大行程手动平台（TSO-601M/TSO-602M）的4个沉孔，和Z轴立式连接板（TSO-60BR-Z）连接。Z轴立式连接板（TSO-60BR-Z）的底部适用于25mm孔距M4螺孔的安装面（平板或光学平台等）。此外，将Z轴立式连接板（TSO-60BR-Z）的底面，安装到易操作型大行程手动平台（TSO-601M/602M）的滑台上，可组成XZ轴平台。TSO-60BR-Z的侧面和背面的M3螺孔可用于固定其他需要的零部件，需要注意的是组装易操作型大行程手动平台（TSO-601M/TSO-602M）和Z轴立式连接板（TSO-60BR-Z）时，需要临时卸掉上盖板。

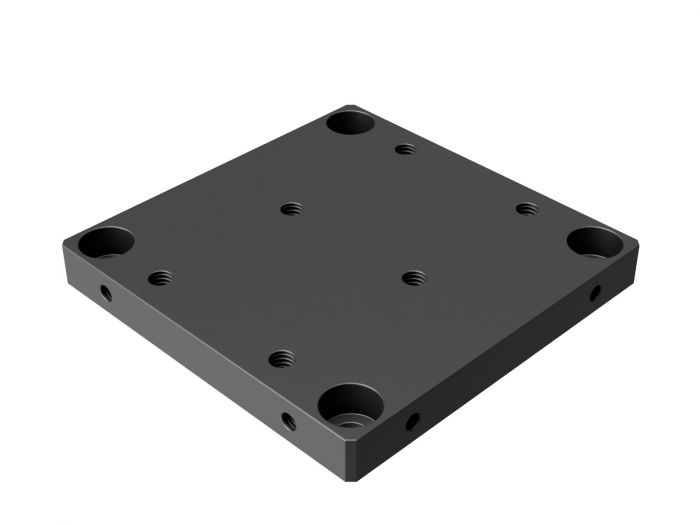

XY轴组合用连接板TSO-60SP：

XY轴组合用连接板TSO-60SP的主要材料为铝合金，表面做黑色氧化处理。XY轴组合用连接板和易操作型大行程手动平台（TSO-601M/602M）的台面是同样尺寸(60mm×60mm)。TSO-60SP底板侧面的M3螺孔可用于固定其他需要的零部件。跟Z轴立式连接板一样，组装易操作型大行程手动平台（TSO-601M/TSO-602M）和XY轴组合用连接板（TSO-60SP）时，需要临时卸掉上盖板。

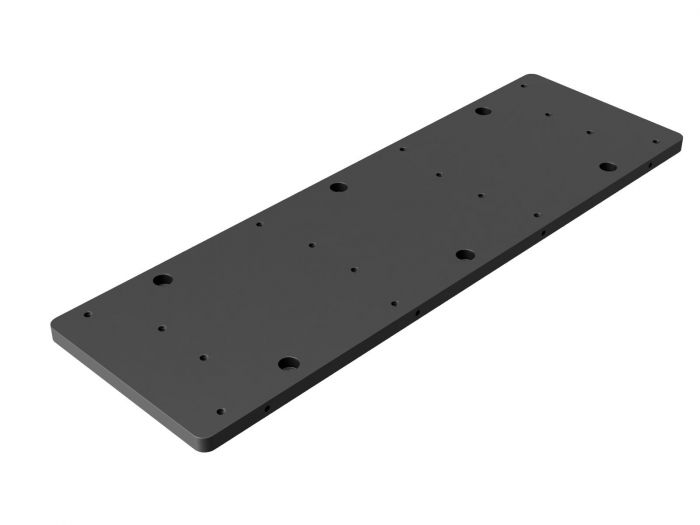

西格玛光机底板TSO-60BP：

底板TSO-60BP适用于25mm孔距M4螺孔的安装面（平板或光学平台等）。因为厚度为7mm，易操作型大行程手动平台（TSO-602M）的手轮就不再会接触平台安装面了。底板（TSO-60BP2）上加工了M4用沉孔，还备有M4螺孔，方便选用不同的固定办法且底板侧面的M3螺孔可用于固定其他需要的零部件。

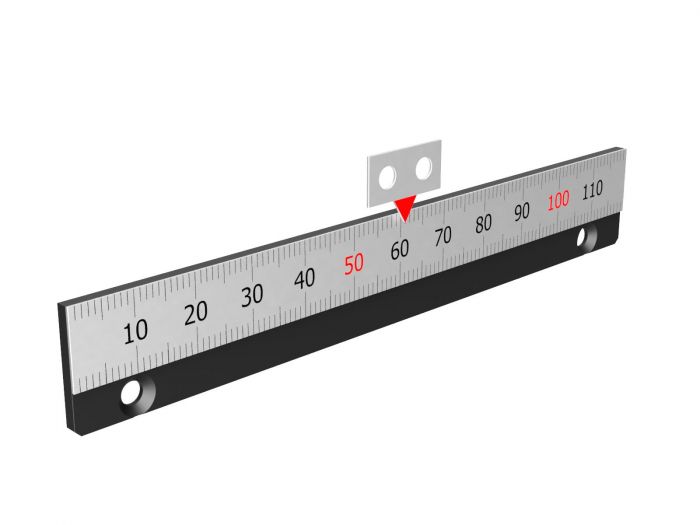

西格玛光机刻度尺TSO-60SC1：

刻度尺TSO-60SC1是目视确认易操作型大行程手动平台（TSO-601M）的滑台位置用刻度尺。刻度尺全长120mm、刻线间隔1mm。将刻度尺的刻线部分安装到易操作型大行程手动平台（TSO-601M）的侧面，同时将位置指示板安装到滑台的侧面。平台的左侧和右侧，都准备了同样规格的安装孔，可任意选择安装位置。其刻度值可大致判断滑台的当前位置。

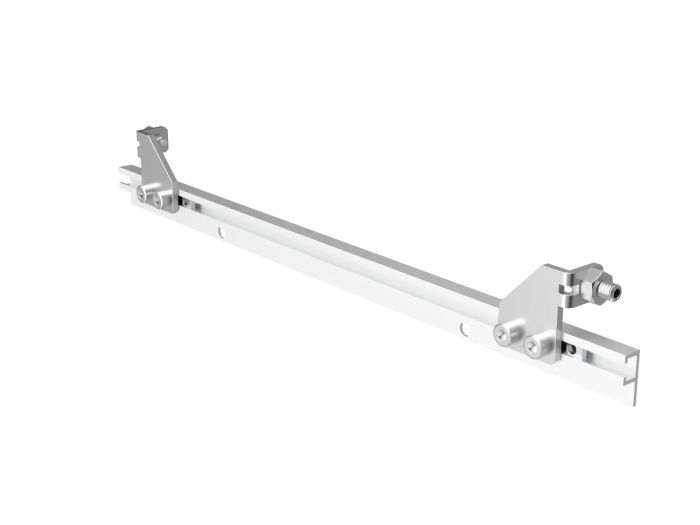

机械限位套件TSO-60ST1：

机械限位套件TSO-60ST1是限制易操作型大行程手动平台（TSO-601M）的移动范围（前方和后方两端）的机械限位套件。可以加装到易操作型大行程手动平台（TSO-601M）的侧面使用。平台的左侧和右侧，都准备了同样规格的安装孔，可任意选择安装位置。前方和后方，各有1个限位挡块。位置微调用螺杆端面还装了缓冲材。需要注意的是，包含手轮操作等的合力不能超过20kg。否则，有可能会损坏机械限位套件。
