作者：戴xl 时间：2025-09-03
德国GRINTECH的GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜/双光子显微内窥镜/荧光显微内窥镜（GRIN Needle Endomicroscopes）用于深层组织成像，通过GRIN（梯度折射率）透镜将组织的微米级分辨率图像沿较长距离传递到针式镜另一端的组织外部平面。根据应用场景不同，分为两类：
用于落射荧光成像（epi-fluorescence imaging），设计波长520nm；
用于多光子荧光成像（multi-photonfluorescence imaging），设计波长860nm。
两类产品均有单透镜（GRIN-singlets）和双透镜（GRIN-doublets）两种结构，可通过添加0.5个GRIN周期（pitch）调整长度，可选侧视版本（在物方添加90°棱镜）。
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜（设计波长520nm）

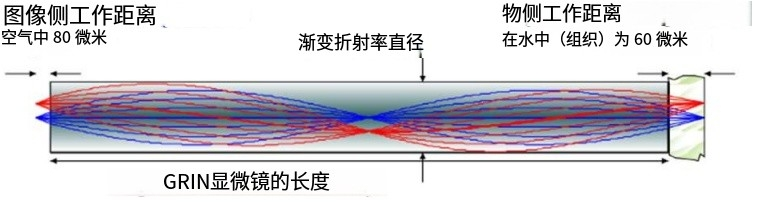

荧光显微内窥镜单透镜（Singlets）
物方工作距离（水/组织中）：60μm
像方工作距离（空气中）：0μm或80μm
数值孔径（NA）：物方/像方=0.50/0.50
放大率：1:1或1:-1（取决于周期长度）
图：荧光显微内窥镜单透镜
荧光显微内窥镜产品规格：
产品代码如下：NEM-050-06-00-520-S-0.5p、NEM-050-06-08-520-S-0.5p、NEM-050-06-08-520-S-1.0p、NEM-050-06-08-520-S-1.5p、NEM-050-06-08-520-S-2.0p、NEM-100-06-00-520-S-0.5p、NEM-100-06-08-520-S-0.5p、NEM-100-06-08-520-S-1.0p、NEM-100-06-08-520-S-1.5p。直径分为0.5mm和1mm两类，像方工作距离分为直接接触型（0μm）和80μm两类。
|
产品代码 |
直径（mm） |
像方工作距离（μm） |
长度（mm） |
|
NEM-050-06-00-520-S-0.5p |
0.50 |
0 |
2.22 |
|
NEM-050-06-08-520-S-0.5p |
0.50 |
80 |
2.08 |
|
NEM-050-06-08-520-S-1.0p |
0.50 |
80 |
4.38 |
|
NEM-050-06-08-520-S-1.5p |
0.50 |
80 |
6.67 |
|
NEM-050-06-08-520-S-2.0p |
0.50 |
80 |
8.96 |
|
NEM-100-06-00-520-S-0.5p |
1.00 |
0 |
4.67 |
|
NEM-100-06-08-520-S-0.5p |
1.00 |
80 |
4.54 |
|
NEM-100-06-08-520-S-1.0p |
1.00 |
80 |
9.28 |
|
NEM-100-06-08-520-S-1.5p |
1.00 |
80 |
14.02 |

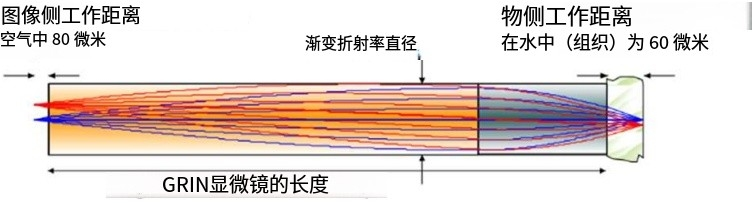

荧光显微内窥镜双透镜（Doublets）
物方工作距离（水/组织中）：60μm
像方工作距离（空气中）：80μm
数值孔径（NA）：物方/像方=0.50/0.19
放大率：1:2.6或1:-2.6（取决于周期长度）
图：荧光显微内窥镜单透镜双透镜
荧光显微内窥镜单透镜产品规格：
产品代码如下：NEM-050-06-08-520-DS、NEM-050-06-08-520-DM、NEM-050-06-08-520-DL、NEM-100-06-08-520-DS、NEM-100-06-08-520-DM。直径分为0.5mm和1mm两类。
产品代码
直径（mm）
长度（mm）
NEM-050-06-08-520-DS
0.50
3.98
NEM-050-06-08-520-DM
0.50
10.08
NEM-050-06-08-520-DL
0.50
16.19
NEM-100-06-08-520-DS
1.00
8.28
NEM-100-06-08-520-DM
1.00
20.50
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜（设计波长860nm）

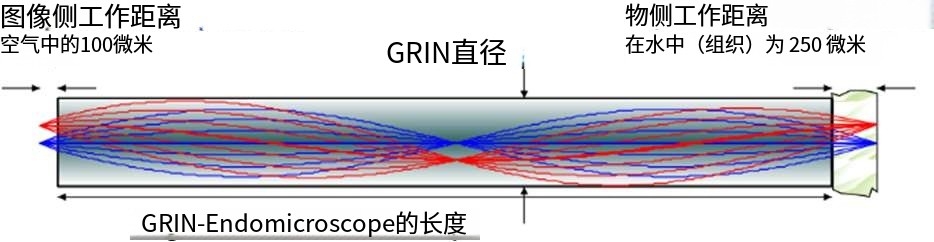

双光子显微内窥镜单透镜（Singlets）
物方工作距离（水/组织中）：250μm
像方工作距离（空气中）：100μm
数值孔径（NA）：物方/像方=0.50/0.50
放大率：1:1或1:-1（取决于周期长度）
图：双光子显微内窥镜单透镜
双光子显微内窥镜产品规格：
产品代码如下：NEM-050-25-10-860-S-0.5p、NEM-050-25-10-860-S-1.0p、NEM-050-25-10-860-S-1.5p、NEM-050-25-10-860-S-2.0p、NEM-100-25-10-860-S-0.5p、NEM-100-25-10-860-S-1.0p、NEM-100-25-10-860-S-1.5p，直径分类0.5mm和1mm两类。
产品代码
直径（mm）
长度（mm）
NEM-050-25-10-860-S-0.5p
0.50
1.87
NEM-050-25-10-860-S-1.0p
0.50
4.20
NEM-050-25-10-860-S-1.5p
0.50
6.52
NEM-050-25-10-860-S-2.0p
0.50
8.85
NEM-100-25-10-860-S-0.5p
1.00
4.38
NEM-100-25-10-860-S-1.0p
1.00
9.22
NEM-100-25-10-860-S-1.5p
1.00
14.07

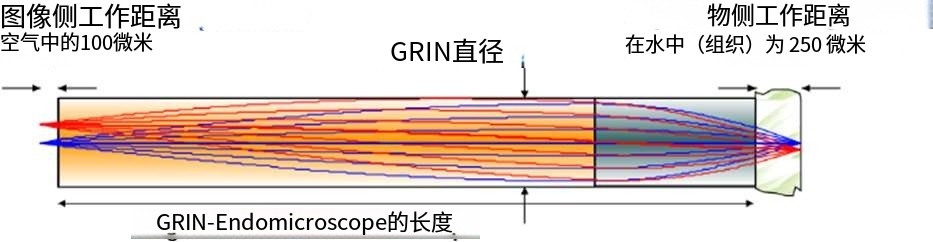

双光子显微内窥镜双透镜（Doublets）
物方工作距离（水/组织中）：250μm
像方工作距离（空气中）：100μm
数值孔径（NA）：物方/像方=0.50/0.19
放大率：1:2.6或1:-2.6（取决于周期长度）
图：双光子显微内窥镜双透镜
双光子显微内窥镜产品规格：
产品代码如下：NEM-050-25-10-860-DS、NEM-050-25-10-860-DM、NEM-050-25-10-860-DL、NEM-100-25-10-860-DS、NEM-100-25-10-860-DM。直径分为0.5mm和1mm两类。
产品代码
直径（mm）
长度（mm）
NEM-050-25-10-860-DS
0.50
3.79
NEM-050-25-10-860-DM
0.50
9.89
NEM-050-25-10-860-DL
0.50
16.00
NEM-100-25-10-860-DS
1.00
8.09
NEM-100-25-10-860-DM
1.00
20.09
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜可选配置与定制选项

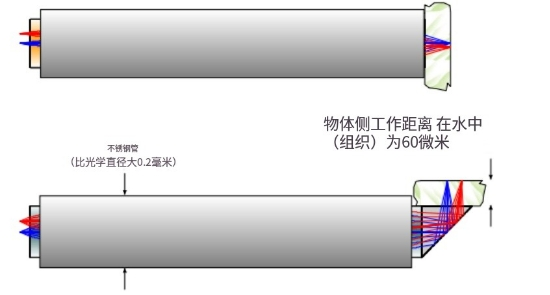

侧视版本：可在物方侧添加90°棱镜实现侧视功能
不锈钢套管：
-医用级不锈钢(1.4301)
-0.5mm光学元件外径0.70mm
-1.0mm光学元件外径1.2mm
-物方侧与套管齐平安装
-像方侧光学元件伸出套管50-500μm
-需在产品代码后添加"-ST"
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜其他定制选项：
-其他直径(0.35mm,0.60mm,0.85mm,1.80mm,2.00mm)
-其他工作距离
-其他设计波长
-AR镀膜(需定制)
-与成像光纤束(Fujikura)组合
GRIN针式内窥镜/GRIN针式内窥显微镜/梯度折射率针式内窥镜技术参数与公差
制造公差
透镜长度
±5%（由于梯度常数的变化）
工作距离
±0.02mm（仅限LFRL和CFRL透镜系列）
直径
+0/-0.01mm
长度公差
±5%
表面质量
根据DINISO10110-7:2000-02标准
5/3×0.025；L3×0.005；E 0
表面质量在透镜直径90%范围内定义
此区域外允许存在缺陷
更严格的直径公差可应要求提供
