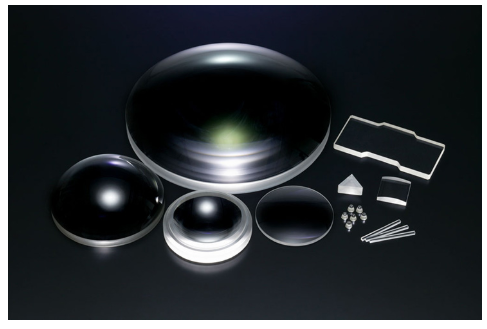

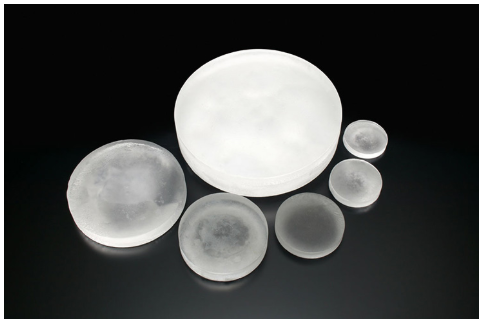

Canon Optron可生产氟化钙晶体及相关光学产品，佳能Optron实现从晶体生长、加工处理、研磨抛光到蒸镀（气相沉积）的全流程自主生产，以下为佳能氟化钙晶体的性质和参数。
佳能氟化钙晶体特性
- 佳能氟化钙晶体透射波长范围广泛，涵盖真空紫外至红外波段。

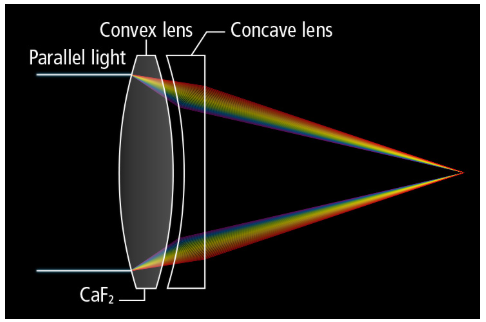

- 该佳能Optron晶体材料具有低色散和反常色散特性，可与其他光学材料配合制造复消色差透镜。
- 该佳能Optron材料在物理和化学性质上表现稳定，具备良好的抗水性和抗化学腐蚀性能。

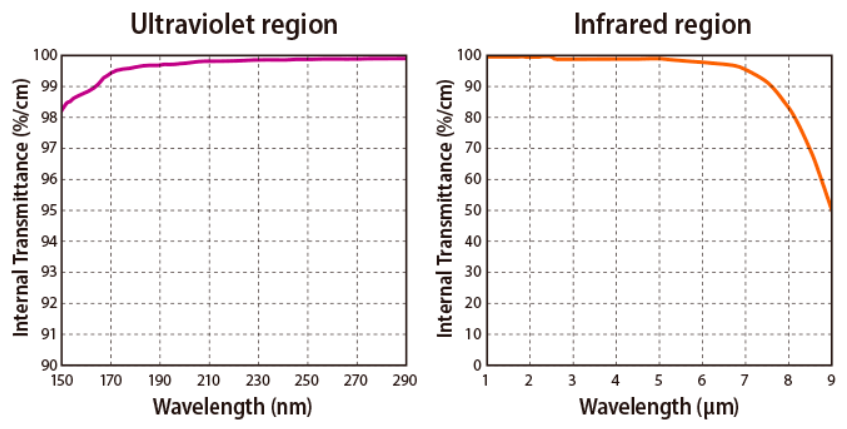

佳能CaF2晶体内部透射率
佳能CaF2晶体物理性质
|
Canon Optron晶体材料名称 |
CaF₂ |
|
透射波长范围（µm） |
0.13～10 |
|
颜色 |
无色 |
|
密度（g/cm³） |
3.18 |
|
熔点（℃） |
1418 |
|
溶解度（g/100gH₂O）（20℃） |
0.00151 |
|
分子量 |
78.08 |
|
晶系 |
立方晶系 |
|
晶体结构 |
萤石型 |
|
解理面 |

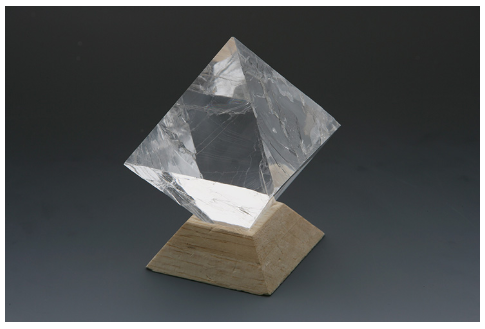

｛１１１｝ |
佳能CaF2晶体热学性质
|
热膨胀系数α (/℃)（20℃～60℃） |
24×10⁻⁶ |
|
热导率λ (cal/cm·sec·℃) |
2.41×10⁻² |
|
比热容Cp (cal/g·℃) |
0.211 |
力学性能
|
努氏硬度 Hk |
158.3 |
|
杨氏模量E (GPa) |
75.8 |
|
剪切模量G (GPa) |
33.77 |
|
泊松比 |
0.26 |
折射率
|
nC |
656.3nm |
1.43246 |
|
nd |
587.6nm |
1.43385 |
|
nF |
486.1nm |
1.43702 |
|
ng |
435.8nm |
1.43948 |
测量精度：±3×10-5
反常色散
|
Vd |
95.1 |
|
θg,F |
0.5394 |
色散公式常数
n2-1=A1λ2/(λ2-B12) +A2λ2/(λ2-B22)+A3λ2/(λ2-B32)
|
A1 |
5.675888×10-1 |
|
A2 |
4.710914×10-1 |
|
A3 |
3.8484723 |
|
B1 |
5.0263605×10-2 |
|
B2 |
1.003909×10-1 |
|
B3 |
3.464904×10+1 |
折射率温度系数
-dn/dT(×10-6℃⁻¹)
|
|
0.767858μｍ |
r |
0.6678149μｍ |
C |
D |
e |
F |
g |
h |
|
15～35 ℃ |
10.80 |
10.50 |
10.70 |
10.50 |
10.50 |
10.50 |
10.60 |
10.05 |
9.75 |
|
35～55 ℃ |
11.10 |
11.10 |
10.85 |
11.05 |
10.90 |
11.00 |
10.70 |
10.55 |
10.12 |
Canon Optron加工规格
|
尺寸*1 |
φ10-200mm（可见光级别），φ10-150mm（紫外级别） |
|
曲率半径公差*2 |
＜±2 光圈（测量波长λ=546nm） |
|
表面精度*2,3 |
＜λ/4（测量波长λ=633nm） |
|
表面粗糙度 |
＜RMS 1.0 nm |
|
直径公差 |
±0.01 ㎜ |
|
厚度公差 |
±0.05 ㎜ |
|
偏心度 |
＜ 30秒角 |
|
外观精度*2 |
佳能Optron标准 |
|
加工形状 |
球面透镜、平面光学玻璃 |
注1：平面玻璃情形下（若是球面透镜则为φ30）
注2：外径95%范围内
注3：以原型件为准
根据形状不同，可能无法完全满足左侧所列规格指标；若需左侧未列明的规格要求，请另行垂询。
注意：
（1）本手册所列数据均为本公司实测值或文献引用值，但对于使用这些数据可能引发的任何问题或损失，本公司不承担任何责任
（2）为安全正确地使用产品，请预先阅读《产品安全数据表》
（3）本手册数据截至2024年10月版本
（4）请注意，为持续改进产品，本手册规格及/或产品外观可能不经通知随时变更
（5）本公司保留本手册所有数据的一切权利
（6）有关产品的垂询或要求、详细信息及产品目录索取等，敬请联络我们
