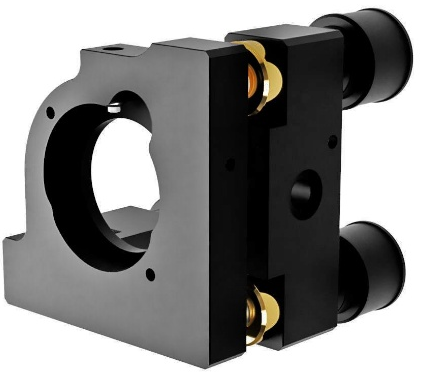

西格玛光机的MHG系列二维可调镜架，MHG系列光学调整架是由2枚金属板组成的结构简单的二维调节镜架。由于结构简单，因此在耐时效变化和温度变化方面表现优异，可作为激光谐振腔或干涉计的镜架使用。有MHG-MP12.7，MHG-HS25，MHG-HS30，MHG-MP50.8-NL和MHG-HS30-NL等型号两轴镜架，分别是高稳定型镜架MHG-HS和量产型镜架MHG-MP，还有带OptoSigma独创的锁定机构（NOMI LOCKTM）的型号。本文将罗列他们的参数和简述他们之间的区别。
该产品有高稳定型镜架MHG-HS和量产型镜架MHG-MP两种类型。高稳定型（MHG-HS）的调节旋钮较大，除了两个作用点外，还可调整支点，并能调节镜片的垂直方向位移。除MHG-HS型号外、调节钮都有锁定机构。
在使用MHG系列光学调整架固定镜片时，为了减少固定镜片时带给镜面的应力影响，两轴镜架采用了３点侧面固定方式。
西格玛光机的二维调节镜架由于没有螺纹压圈等对有效孔径的限制，因此在反射光路或透射光路中均可获得较大的有效孔径。
信息和注意事项：
可和立柱用支架 (PST：另卖) 或端部有M6螺纹的立柱 (RO：另卖)配合使用。
MHG-MP镜架可使用M4直接固定到底板或平台面上。
MHG-MP的转动中心在镜面的外侧 (镜架支点)。
希望把MHG-HS固定到某平面上时，请使用固定板MHG-**BPRO。
使用了固定板MHG-**BPRO后，其光轴将增高10mm。
两轴镜架由于利用镜面的反面定位，所以，不同厚度的镜片，其反射面不在同一个位置。
MHG系列光学调整架型号列表：
型号
适用元器件外径
ΦA[mm]
适用元器件厚度
[mm]
可调轴数
调整范围
分辨率
自重
[kg]
俯仰[°]
方位[°]
俯仰[°/周]
方位[°/周]
MHG-MP12.7
Φ12.7
3~5
3
±3°
±3°
约0.74
约0.74
0.04
MHG-MP25
Φ25、Φ25.4
3~5
2
±3°
±3°
约0.39
约0.39
0.12
MHG-HS25
Φ25、Φ25.4
3~5
3
±3°
±3°
约0.39
约0.39
0.12
MHG-MP30
Φ30
3~5
2
±3°
±3°
约0.39
约0.39
0.12
MHG-HS30
Φ30
3~5
3
±3°
±3°
约0.39
约0.39
0.12
MHG-MP50
Φ50
5~8
2
±2°
±2°
约0.26
约0.26
0.24
MHG-MP50.8
Φ50.8
5~8
2
±2°
±2°
约0.26
约0.26
0.24
MHG-80
Φ80
7~12
2
±2°
±2°
约0.18
约0.18
0.38
MHG-100
Φ100
10~15
2
±2°
±2°
约0.13
约0.13
0.56
镜架的主要材质是铝合金，表面处理都是黑色氧化处理。除了MHG-MP12.7的材质为黄铜，表面处理是黑铬。

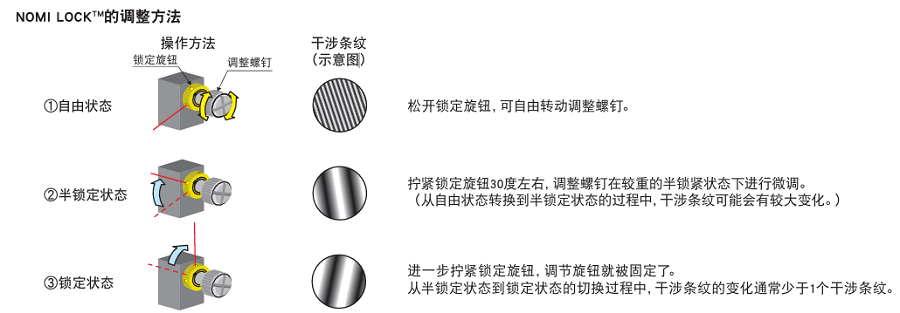

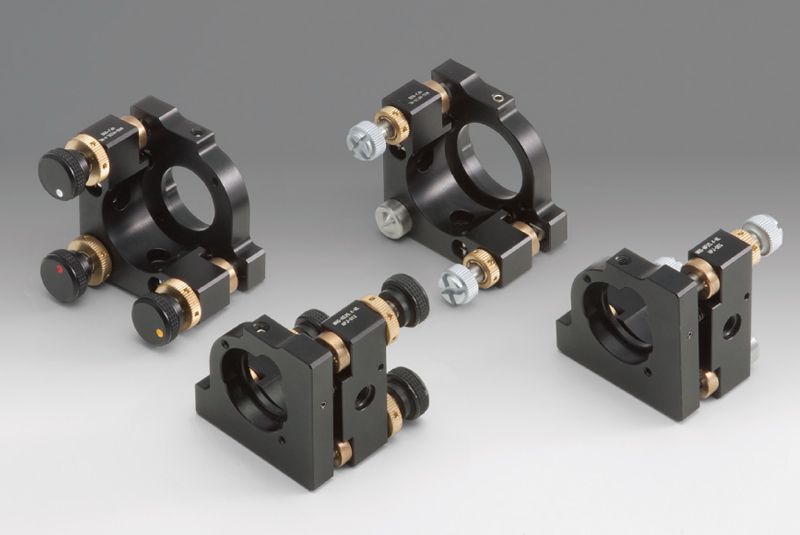

NOMI LOCKTM二维可调镜架则是在高稳定性的二维可调镜架上安装了西格玛光机Optosigma独创的锁定机构（NOMI LOCKTM）。NOMI LOCKTM是一种可调节锁紧螺钉扭矩的新结构。最适用于干涉仪或激光加工装置等，在不希望调整后出现光束变化时使用。
在干涉仪中使用NOMI LOCKTM时，其光轴变化可小于一个干涉条纹。（有个人差异）
带NOMI LOCKTM锁定机构的MHG系列光学调整架型号列表：
型号
适用元器件外径
ΦA[mm]
适用元器件厚度
[mm]
可调轴数
调整范围
分辨率
自重
[kg]
俯仰[°]
方位[°]
俯仰[°/周]
方位[°/周]
MHG-MP12.7-NL
Φ12.7
3~5
3
±3°
±3°
约0.74
约0.74
0.04
MHG-MP25-NL
Φ25、Φ25.4
3~5
2
±3°
±3°
约0.39
约0.39
0.12
MHG-HS25-NL
Φ25、Φ25.4
3~5
3
±3°
±3°
约0.39
约0.39
0.12
MHG-MP30-NL
Φ30
3~5
2
±3°
±3°
约0.39
约0.39
0.12
MHG-HS30-NL
Φ30
3~5
3
±3°
±3°
约0.39
约0.39
0.12
MHG-MP50-NL
Φ50
5~8
2
±2°
±2°
约0.26
约0.26
0.24
MHG-MP50.8-NL
Φ50.8
5~8
2
±2°
±2°
约0.26
约0.26
0.24
MHG-80-NL
Φ80
7~12
2
±2°
±2°
约0.18
约0.18
0.38
MHG-100-NL
Φ100
10~15
2
±2°
±2°
约0.13
约0.13
0.56
NOMI LOCKTM二维可调镜架的规格除了增加了独特的锁定机构以外，参数与MHG系列的光学调整架无异。
如果您想了解MHG-MP12.7，MHG-HS25，MHG-HS30，MHG-MP50.8-NL和MHG-HS30-NL等型号Optosigma二维调节镜架的更多信息的话，欢迎联系我们。
