Quantum Light Instruments二极管泵浦风冷调Q激光器Q-SHIFT特性：
-脉冲能量高达 40 mJ，平均功率高达 1 W
-脉冲重复频率高达 100 Hz
-风冷（无需水冷）
-脉冲持续时间 2-5 ns
-泵浦二极管保证 > 20 亿次脉冲寿命
-用于触发用户设备的同步脉冲
-通过内置以太网接口进行远程监控和控制
-可选配基波波长可附加衰减器
-可选配独立的二次、三次、四次谐波发生器
-可选配独立的脉冲发生器，用于可调脉冲重复频率
应用领域
激光微加工（LCD 修复），激光皮肤病学（面部焕肤、脱毛、痤疮治疗等），人眼安全激光探测与测距（LiDAR），激光烧蚀/清洗，时间分辨激光光谱学，激光诱导击穿光谱（LIBS）
Quantum Light Instruments二极管泵浦风冷调Q激光器外形图
Quantum Light Instruments Q-SHIFT 系列调Q激光器内置非线性波长转换级，能够产生传统固态激光源无法实现的波长。我们使用 Q2 或 Q2HE 系列的 Nd:YAG 或 Nd:YLF 激光器作为泵浦源。
当 Q-SHIFT 激光器与我们可附加的二次谐波发生器或独立的 H-SMART 谐波发生器结合使用时，可提供可见光波长（蓝光、黄光和红光）的高峰值强度脉冲。激光器的功能可通过辅助设备进一步扩展。
特殊波长纳秒调Q激光器，非线性波长转换纳秒调Q激光器，1163 或 1177 NM 波长规格
|
型号 |
Q-SHIFT-W1163,Q-SHIFT-W1177 |
|||||
|
-Bxx |
-Cxx |
-Dxx |
-Exx |
-F20 |
-F10 |
|
|
波长, nm |
1163 或 1177 nm |
|||||
|
脉冲重复频率 |
高达 100 Hz |
高达 50 Hz |
高达 33 Hz |
高达 20 Hz |
20 Hz |
10 Hz |
|
脉冲能量 |
4 mJ |
8 mJ |
16 mJ |
24 mJ |
32 mJ |
40 mJ |
|
典型脉冲持续时间 |
2 – 5 ns |
|||||
|
脉冲能量稳定度 |
< 1.5 % RMS |
|||||
|
功率漂移 |
± 3.0 % |
|||||
|
光束轮廓 |
钟形 |
|||||
|
光束发散角 88 |
< 3.0 mrad |
|||||
|
偏振 |
线性, > 95 % |
|||||
|
典型光束直径 |
3 – 4 mm 典型值 |
|||||
|
时间抖动 |
< 0.5 ns RMS |
|||||
|
可选谐波发生器
|
||||||
|
脉冲能量 @ 波长 |
||||||
|
581.5 / 588.5 nm |
1 mJ |
2 mJ |
4 mJ |
6 mJ |
8 mJ |
10mJ |
|
388 / 392 nm |
0.6 mJ |
1.2 mJ |
2.4 mJ |
3.6 mJ |
4.8 mJ |
6 mJ |
|
291 / 294 nm |
0.25 mJ |
0.5 mJ |
1 mJ |
1.5 mJ |
2 mJ |
2.5 mJ |
|
尺寸 尺寸 |
|
|
激光头 (宽x长x高) |
160 x 230 x 141 mm³ 或 190 x 408 x 155 mm³ |
|
控制器单元 (宽x长x高) |
108 x 191 x 59 mm³ |
|
电源适配器 (宽x长x高) |
192 x 178 x 46 mm³ 或 89 x 422 x 330 mm³ |
|
操作要求 尺寸 |
|
|
冷却要求 |
风冷 |
|
环境温度 |
15 – 30 °C |
|
相对湿度 |
10 – 80 %（无冷凝） |
|
电源电压 |
90 – 230 VAC，单相，47 – 63 Hz |
|
平均功耗 |
30 – 100 W |

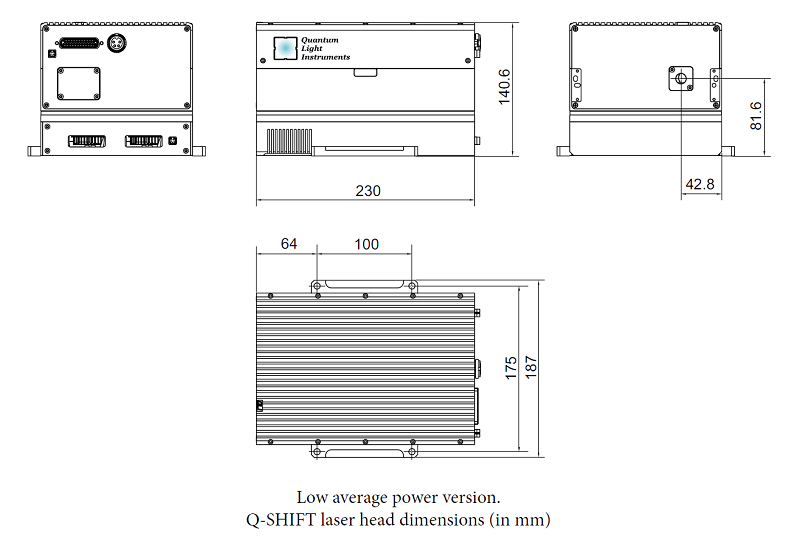

低平均功率版本Q-SHIFT 激光头尺寸（单位：mm）
由于持续改进，所有规格如有变更，恕不另行通知。除非另有说明，所有规格均在基波波长和最大脉冲重复频率下测量。标记为"典型"的参数不是规格指标，它们是典型性能的指示，会因我们制造的每个单元而异。型号名称中的 "xx" 设定激光重复频率，例如 Q-SHIFT-W1177-B100 激光器将出厂设置为 100 Hz 脉冲重复频率。取决于泵浦激光器的波长。标准出厂设定的重复频率为 10 Hz, 20 Hz, 35 Hz, 50 Hz 和 100 Hz。

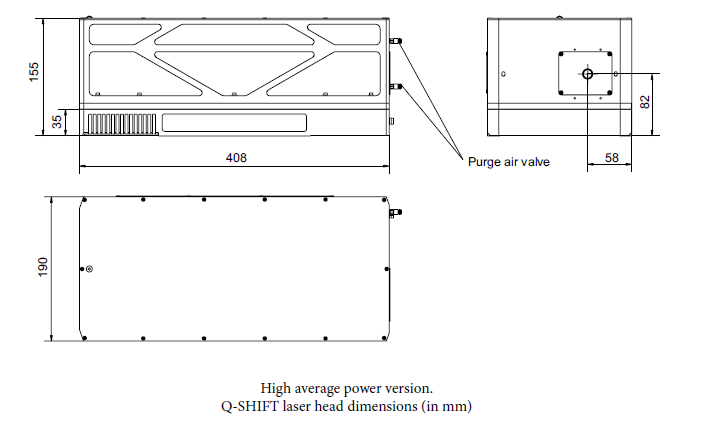

订购时请指定所需的脉冲重复频率，例如 -D50 表示脉冲重复频率为 50 Hz 的激光器。在基波波长下于半高宽处测量，使用上升时间为 350 ps 的光电二极管。预热后运行 30 秒内测量。预热 20 分钟后，在 8 小时期间内，环境温度变化小于 ±2 °C 时测量。在 4σ 水平测量的全角。光束直径在距激光输出口 20 cm 处于 4σ 水平测量。相对于泵浦二极管触发脉冲的下降沿。Q-SHIFT 与我们可附加的二次谐波发生器（型号 SHG）和独立的 H-SMART 谐波发生器兼容。此处给出的脉冲能量为最大值。详细规格请参考谐波发生器数据手册。激光外壳尺寸取决于输出波长下的平均功率。电源适配器尺寸取决于型号。 激光器可由合适的 12 或 28 VDC 电源供电。详情请垂询。
特殊波长纳秒调Q激光器，非线性波长转换纳秒调Q激光器Q-SHIFT 1300 或 1317 NM 波长规格
|
型号 |
Q-SHIFT-W1300, Q-SHIFT-W1317 |
|||||
|
-Bxx |
-Cxx |
-Dxx |
-Exx |
-F20 |
-F10 |
|
|
波长, nm |
1300 或 1317 nm |
|||||
|
脉冲重复频率 |
高达 100 Hz |
高达 50 Hz |
高达 33 Hz |
高达 20 Hz |
20 Hz |
10 Hz |
|
脉冲能量 |
2 mJ |
4 mJ |
8 mJ |
12 mJ |
16 mJ |
20 mJ |
|
典型脉冲持续时间 |
2 – 5 ns |
|||||
|
脉冲能量稳定度 |
< 2.0 % RMS |
|||||
|
功率漂移 |
± 3.0 % |
|||||
|
光束轮廓 |
钟形 |
|||||
|
光束发散角 88 |
< 3.0 mrad |
|||||
|
偏振 |
线性, > 95 % |
|||||
|
典型光束直径 |
3 – 4 mm 典型值 |
|||||
|
时间抖动 |
< 0.5 ns RMS |
|||||
|
可选谐波发生器
|
|||||||
|
脉冲能量 @ 波长 |
|||||||
|
650 / 658.5 nm |
最大值 |
0.5 mJ |
1 mJ |
2 mJ |
3 mJ |
4 mJ |
5 mJ |
|
433 / 439 nm |
最大值 |
0.3 mJ |
0.6 mJ |
1.2 mJ |
1.8 mJ |
2.4 mJ |
3 mJ |
|
325 / 329 nm |
最大值 |
0.12 mJ |
0.25 mJ |
0.5 mJ |
0.75 mJ |
1 mJ |
1.3 mJ |
|
尺寸 |
|
|
激光头 (宽x长x高) |
160 x 230 x 141 mm³ 或 190 x 408 x 155 mm³ |
|
控制器单元 (宽x长x高) |
108 x 191 x 59 mm³ |
|
电源适配器 (宽x长x高) |
192 x 178 x 46 mm³ 或 89 x 422 x 330 mm³ |
|
操作要求 |
|
|
冷却要求 |
风冷 |
|
环境温度 |
15 – 30 °C |
|
相对湿度 |
10 – 80 %（无冷凝） |
|
电源电压 |
90 – 230 VAC，单相，47 – 63 Hz |
|
平均功耗 |
30 – 100 W |
特殊波长纳秒调Q激光器，非线性波长转换纳秒调Q激光器1551 或 1571 NM 波长规格
|
型号 |
Q-SHIFT-W1571, Q-SHIFT-W1551 |
|||||
|
-Bxx |
-Cxx |
-Dxx |
-Exx |
-F20 |
-F10 |
|
|
波长, nm |
1551±1 nm 或 1571±1 nm |
|||||
|
脉冲重复频率 |
高达 100 Hz |
高达 50 Hz |
高达 33 Hz |
高达 20 Hz |
10 Hz |
|
|
脉冲能量 |
3 mJ |
6 mJ |
12 mJ |
20 mJ |
24 mJ |
30mJ |
|
典型脉冲持续时间 |
2 – 5 ns |
|||||
|
脉冲能量稳定度 |
< 3.5 % RMS |
|||||
|
功率漂移 |
± 3.0 % |
|||||
|
光束轮廓 |
钟形 |
|||||
|
光束发散角 |
5.0 mrad 典型值 |
|||||
|
偏振 |
线性, > 95 % |
|||||
|
典型光束直径 |
3 – 6 mm 典型值 |
|||||
|
时间抖动 |
< 0.5 ns RMS |
|||||
|
可选谐波发生器
|
|||||||
|
脉冲能量 @ 波长 |
|||||||
|
775.5 / 785.5 nm |
最大值 |
0.75 mJ |
1.5 mJ |
3 mJ |
5 mJ |
6 mJ |
7.5 mJ |
|
517 / 524 nm |
最大值 |
0.45 mJ |
0.9 mJ |
1.8 mJ |
3 mJ |
3.6 mJ |
4.5 mJ |
|
388 / 393 nm |
最大值 |
0.18 mJ |
0.36 mJ |
0.75 mJ |
1.25 mJ |
1.5 mJ |
1.8 mJ |
|
尺寸 |
|
|
激光头 (宽x长x高) |
160 x 230 x 141 mm³ 或 190 x 408 x 155 mm³ |
|
控制器单元 (宽x长x高) |
108 x 191 x 59 mm³ |
|
电源适配器 (宽x长x高) |
192 x 178 x 46 mm³ 或 89 x 422 x 330 mm³ |
|
操作要求 |
|
|
冷却要求 |
风冷 |
|
环境温度 |
15 – 30 °C |
|
相对湿度 |
10 – 80 %（无冷凝） |
|
电源电压 |
90 – 230 VAC，单相，47 – 63 Hz |
|
平均功耗 |
30 – 100 W |
辅助设备
-用于基波波长的可附加电动衰减器
-带模拟和/或数字输出的可附加脉冲能量监视器
-独立双通道脉冲发生器，用于平滑可调脉冲重复频率、脉冲串、双脉冲和其他用户可配置的操作模式
