衍射分束器和分光镜的区别，Holoor DOE类型的分束镜和西格玛光机薄膜、立方体分光镜对比

有些客户喜欢把分束器叫作分光镜，把分光镜叫作分束器，不同的客户叫法不一样。我们查了业内比较知名的品牌，比如索雷博和爱特蒙特，索雷博把分光片叫作分光镜和分束器，爱特蒙特把分光镜叫作分光镜。分束器和分光镜的英文单词都是Beamspitter，虽然把分束器叫作分光镜，把分光镜叫作分束器是正确的但是我们建议把衍射分光叫作分束器，把薄膜分光叫作分光镜。为什么我们会这样子建议，第一个原因是麓邦的叫法和我们建议的叫法一样，第二个原因是因为我们代理的Holoor的分束器，Holoor网页翻译成中文就是叫作分束器，还有其他的原因是爱特蒙特和联合光科都是把入射光变成透射光和反射光的镜片叫作分光镜。根据我们建议的叫法，基于我们建议的叫作，下面我们将对分束器和分光镜进行区分和对比。分束器特指其先进的衍射分光技术，而“分光镜”则指代传统的薄膜分光技术，两者泾渭分明。换一种说法，分束器通常指基于衍射光学元件的多光束分束器，而分光镜通常指传统的、基于光学薄膜的立方体分光镜或平板分光镜。

衍射分束器我们有国产的和Holoor品牌，分光镜我们有西格玛光机和Layertec两个品牌。虽然激光分束镜和平板分光镜品名相似，但是原理和应用上还是有很大的区别。为了方便客户区分激光分束镜和立方体分光镜，我们把两者含义列举出来。

衍射分束器是一种类似光栅的周期性衍射光学元件，可以把一束光分成N束光，入射光能量均分到各级衍射光束中。每束光都具有原始光束的特性（不改变初始光束的直径、发散角和波前分布，功率和传播角度除外）。分束器能量分布在多个衍射级之间，常见的应用有激光打孔、激光划线、激光美容和多点激光加工等，从而提高加工效率。

立方体分光镜的反射率和透过率可以按特定比例分配，比如1：2或1：3分配。立方体分光镜由两个直角棱镜通过胶合的方式组合而成，其中一个棱镜的斜边表面涂有干涉膜。这种设计使得分光镜能够有效地将入射光分成反射光和透射光。立方体分光镜能量仅在反射和透射两路之间分配。立方体分光镜可以用于多种光学应用，比如激光系统、光学成像（在显微镜和相机中用于分光和成像）和光学实验等。

平板分光镜在平板玻璃上镀光学薄膜，利用光的干涉效应来决定反射和透射的比例，输出只有反射和透射两路光路。与立方分光镜不同，平板分光镜是平面结构，因此在某些应用中会引入光程差和像散，需要在使用时注意。平板分光镜应用领域有光学干涉系统、成像与光学传感和激光系统等。

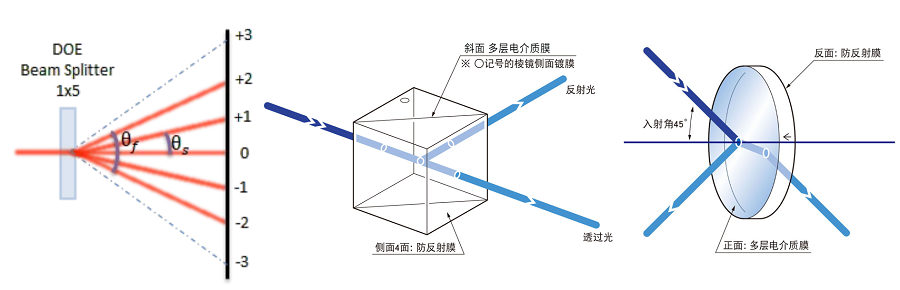

图1从左到右分别是分束器、立方体分光镜和平板分光镜示意图

Holoor衍射分束器

Holoor是衍射光学元件的知名供应商，其核心技术和产品都围绕微纳结构的光衍射原理。Holoor激光分束镜技术原理是衍射。激光分束镜不是在玻璃上镀膜，而是在玻璃或其它光学材料的表面，通过微加工技术制作出纳米级或微米级的精密浮雕结构。当激光照射到这个结构上时，会发生衍射，将入射光分成多个出射光束。

衍射分束器核心功能是1束光分成N束光，每束光都具有原始光束的特性（不改变初始光束的直径、发散角和波前分布，功率和传播角度除外）。出射光束可以排列成一维的线阵或二维的点阵。

激光分束镜关键特点：

高精度分光比：可以将光能量以极高的精度分配到各级衍射光束中。

可控的光束阵列：可以生成非常均匀、间距和角度精确的光束阵列。

紧凑与轻量化：通常是一个薄片，非常小巧。

依赖激光：设计和工作都需要高度相干的激光光源，用非相干光（如LED）效果很差或无效。

存在多个衍射级次：除了设计所需的主要级次，通常还存在零级（直接透射）和其他非设计级次的光。

应用，激光加工：同时用多束激光进行打孔、划线，提高加工效率。

分光镜

激光分光镜核心是在立方体棱镜的胶合面或平板玻璃上镀光学薄膜，利用光的干涉效应来决定反射和透射的比例。平板分光镜的主要功能是将一束光按能量比例（如50/50, 70/30）分成两束。

立方体分光镜的关键特点，只有两路输出，输出只有反射和透射两路光路。偏振敏感性，分光比例可能随入射光的偏振态而变化（除非是专门的偏振分光镜）。分光镜结构相对简单，通常是立方体或平板。

激光分光镜典型应用：

-干涉仪（如迈克尔逊干涉仪）。

-光学成像系统中的光路分离。

-投影系统中合并不同颜色的光路。

分束器和立方体分光镜、平板分光镜的区别

如何选择激光分光镜或者激光分束器

在您的项目中选择哪一种，取决于您的具体需求。

如果您需要将一束激光分成一个规则的、均匀的、多点的光斑阵列用于加工或测量，那么您需要的是Holoor的核心产品—衍射分束器。

如果您只是需要将一束光（无论是激光还是其他光）简单地分成两路，用于构建干涉仪或分离光路，那么您需要的是一个传统的分光镜。例如Layertec或者是西格玛光机分光镜。
