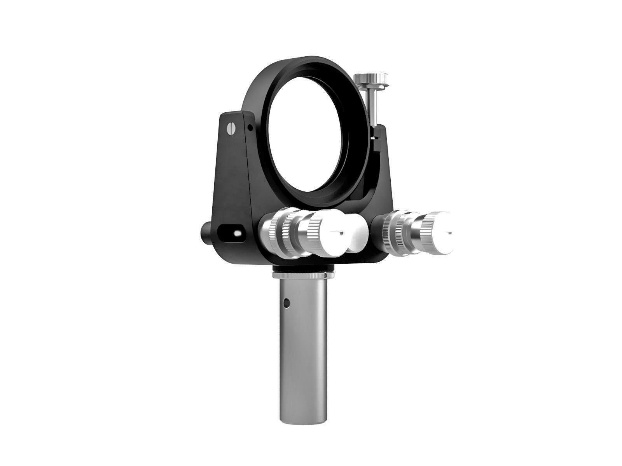

Optosigma西格玛光机MHAN/MHA系列万向式调整架因为是万向式镜架构造，反射镜面与旋转中心重合，可自由改变反射镜的角度，适用于调整激光束方向或切换反射光束方向。反射镜外径小于φ60mm用的镜架，使用了0.25mm螺距的调整旋钮，可实现精密的角度调节。西格玛光机MHAN/MHA系列万向式镜架的型号有MHAN-25.4S，MHA-100SA，MHAN-30DM，MHAN-50.8S等等，拥有多种适用元器件外径的万向镜架供您选择。
西格玛光机万向镜架的万向式的构造加上可切换的微调机构，可以在所有方向对反射激光束的角度进行微调。该MHAN/MHA系列万向式调整架使用螺纹环从反射镜的后面固定反射镜，所以即使改变了反射镜的厚度，反射面仍在镜框的基准面处，其反射面位置不变，也就是说，旋转中心始终在反射面上。Optosigma的MHAN/MHA系列万向式镜架的反射镜外径小于φ60mm用的镜架，使用了0.25mm螺距的调整旋钮，可实现精密的角度调节。
该系列万向式镜架附属的立柱为RO-20-60（φ20mm长60mm），但也可根据要求更换其他的尺寸。万向架装卸立柱时一般需要用台钳或钳子等工具，但在购买镜架时客户可指定立柱的长度。立柱长度相差大，也许会收取一定的差额费用。如果该万向式调整架不满足您的使用需求，我们还提供低光轴用高稳定性的2维可调反射镜镜架（MHG-NL系列）。

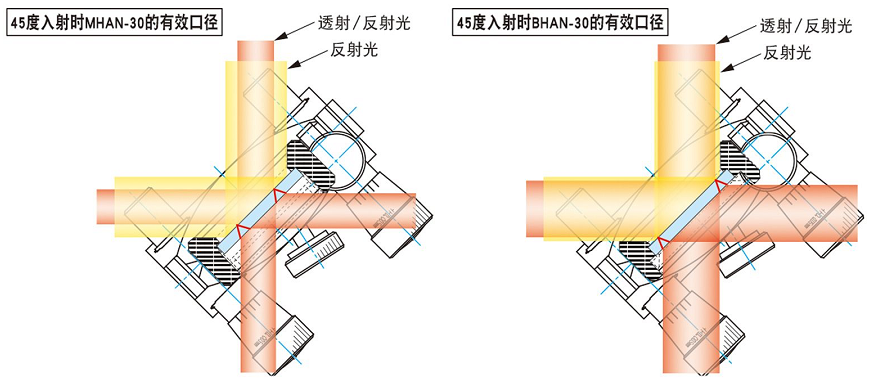

需要注意的是使用45度入射的分光镜时，受万向镜架镜框遮挡影响，透过光束的有效口径会变小。此时，可选用通光口径更大的万向式分光镜镜架（BHAN系列）。在调整时，请注意锁紧切换机构。如果切换锁紧不牢固的话，容易导致无法微调，或镜架角度的变化。在使用立柱支撑时，一定要先固定好立柱后再调整万向架。尤其是用中间环支撑时，一定不好忘记先锁紧立柱。
螺杆型万向式镜架型号列表：
万向架型号
选购件编码
适用元器件外径
[mm]
适用元器件厚度
[mm]
反射光束有效直径
（45度入射）[mm]
微调范围俯仰[°]
微调范围方位[°]
微调分辨率
俯仰[°/周]
微调分辨率
方位[°/周]
自重
[kg]
MHAN-20S
N/UU
Φ20
2~6
Φ9.2
±4
±4
约0.54
约0.68
0.3
MHAN-25.4S
N/UU
Φ25、Φ25.4
2~6
φ12.7
±4
±4
约0.54
约0.68
0.4
MHAN-30S
N/UU
Φ30
2~6
φ16.3
±4
±4
约0.54
约0.68
0.4
MHAN-40S
N/UU
Φ40
2~8
φ23.3
±4
±4
约0.45
约0.55
0.6
MHAN-50S
N/UU
Φ50
3~11
φ30.4
±4
±4
约0.35
约0.48
0.7
MHAN-50.8S
N/UU
Φ50.8
3~11
φ30.4
±4
±4
约0.35
约0.48
0.7
MHAN-60S
N/UU
Φ60
3~11
φ37.5
±3
±4
约0.31
约0.41
0.9
MHA-80S
-
Φ80
4~15
φ50.9
±3.5
±5
约0.49
约0.72
1.6
MHA-100SA
-
Φ100
4~15
φ65.1
±3.4
±5
约0.35
约0.52
1.9
MHA-130SA
-
Φ130
7~18
φ86.3
±2.9
±4
约0.30
约0.42
2.3
MHA-150S
-
Φ150
4~20
φ100.4
±2.5
±4
约0.26
约0.38
2.5

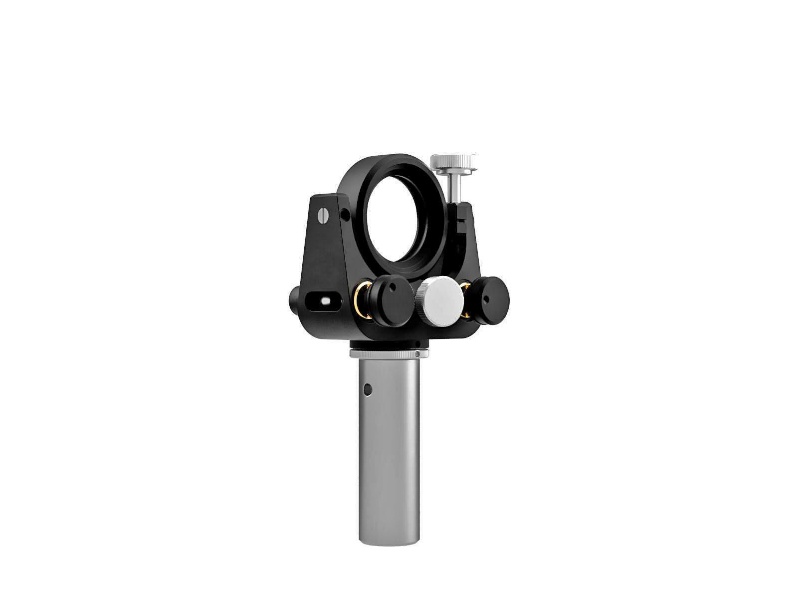

差动测微头型万向式调整架型号列表：
万向架型号
选购件编码
适用元器件外径
[mm]
适用元器件厚度
[mm]
微调范围俯仰[°]
微调范围方位[°]
微调分辨率
俯仰[°/周]
微调分辨率
方位[°/周]
精密微调分辨率俯仰[°/周]
精密微调分辨率方位[°/周]
精密微调刻度俯仰[°/DIV]
精密微调刻度方位[°/DIV]
自重
[kg]
MHAN-30DM
N/UU
Φ30
2~6
±4
±4
约1.08
约1.35
约0.11
约0.14
约0.002
约0.002
0.47
MHAN-50DM
N/UU
Φ50
3~11
±3
±4
约0.71
约0.95
约0.07
约0.10
约0.001
约0.002
0.58
如果您需要Optosigma的MHAN-25.4S，MHA-100SA，MHAN-30DM和MHAN-50.8S等型号的万向式调整架欢迎联系我们。
