作者：叶gx 时间：2025-11-26

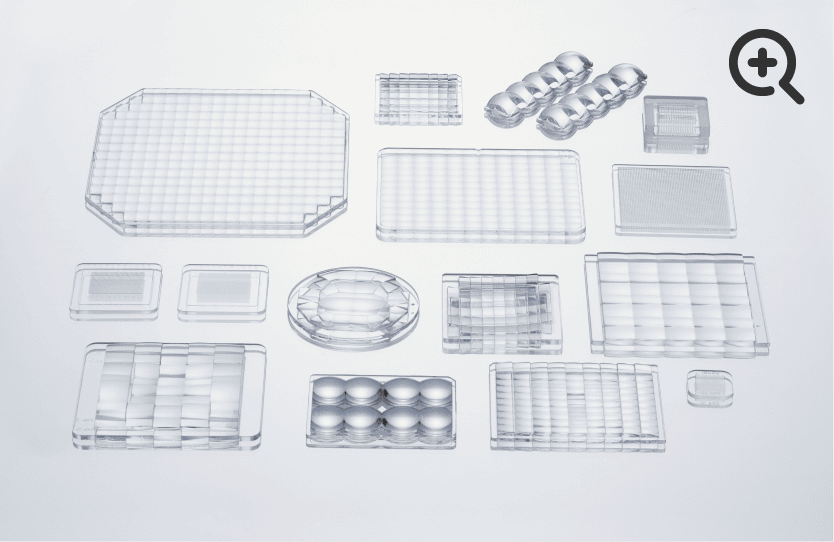

日本Isuzu Glass可模压微透镜阵列，单面和双面微透镜阵列，模压微透镜阵列尺寸10mm~130mm，模压微透镜阵列pitch范围0.2mm~130mm，模压复眼透镜中心厚度1mm~10mm，模压复眼透镜曲率半径0.3mm~100mm，模压复眼透镜pitch光学轴公差0.05mm，模压蝇眼透镜1mm² 范围内PV 值3或5um，可模压蝇眼透镜的材料有H-LaFL5、H-ZBaF21、H-ZBaF20、H-ZBaF16、S-TIM2、B270、IHU250H、H-K9L、H-K51、S-BSL7、IHU250H、Pyrex等。
日本Isuzu Glass的模压蝇眼透镜采用模具压制工艺制造。传统工艺需要将透镜单元逐个粘合而成，而现在通过模具可一次性制成板状结构。相比叠层制造工艺，模具压制具备成本优势，同时能实现大规模生产模压双面微透镜阵列。模压双面微透镜阵列透镜单元不仅可加工为球面，还可实现非球面、柱面、不规则曲面、偏心曲面等多种几何形状。Isuzu Glass亦可制造微透镜阵列（含微型透镜单元）以及具有异形曲面的双面透镜。此外，我们备有模压双面微透镜阵列标准产品系列，无需客户提供模具即可生产模压蜂窝透镜，具体模压蜂窝透镜需求欢迎垂询。

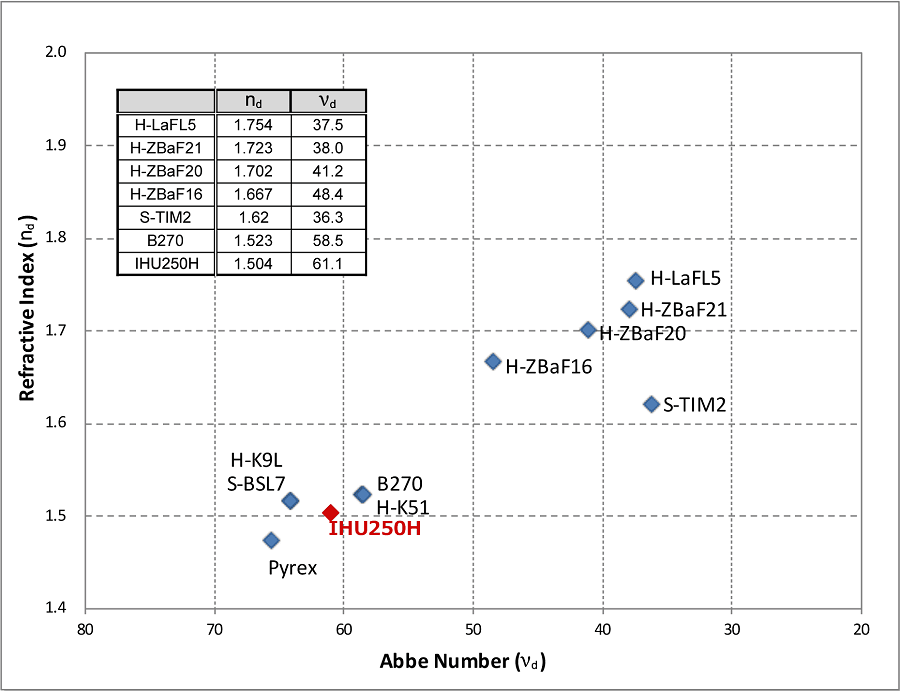

模压蜂窝透镜可模压材料
日本Isuzu Glass可加工多种玻璃材料，表中未列明的材料亦可能实现模压，欢迎随时垂询。
应用领域
半导体设备、视觉检测设备、工业自动化设备、投影仪、3D打印机等。
规格
项目
透镜阵列
微透镜阵列
双面透镜阵列
最大直径
130×130mm
130×130mm
60×60mm
最小直径
10×10mm
10×10mm
20×20mm
最大单元尺寸
可达整体尺寸
最小单元尺寸
0.2mm
0.2mm
0.5mm
最大中心厚度
10mm
10mm
10mm
最小中心厚度
1mm
1mm
3mm
最大法兰厚度
10mm
10mm
10mm
最小法兰厚度
1mm
1mm
3mm
最大曲率半径
R100mm
R10mm
R100mm
最小曲率半径
R0.3mm
R0.3mm
R0.3mm
光学轴公差
pitch光学轴0.05mm
pitch光学轴0.05mm
pitch光学轴0.05mm
PV 值(1mm² 范围内)
3µm
3µm
5µm
此处数值仅为示例。具体数值将根据规格和条件有所不同，敬请参考。
如您有具体的形状图像或图纸，请提供给我们进行评估。此外，Isuzu Glass亦可提供光学设计服务。
