德国Schäfter+Kirchhoff线扫描相机系统适用于多种工业检测应用，包括腐蚀检测、尺寸测量、木材表面检测、冰芯研究与地质岩芯扫描。系统配备高分辨率镜头、远心光学与专业分析软件SKan CI，支持一维和二维高精度测量，满足ISO、DIN等多项国际标准，提供可靠、客观的自动化视觉解决方案。
通常，线阵相机应用程序可以分为一维或二维测量任务。对于一维应用，测量结果是从单个行扫描的像素信息中提取的。线阵相机二维图像的测量需要移动物体或线传感器
一维：信号生成：单行扫描；示例：测量宽度、杆直径、边缘位置、玻璃厚度。
二维：将几次线扫描组合在一起以产生2D图像（帧）；示例：表面检查、环形织带检查、纹理分析、扫描
德国Schäfter+Kirchhoff线性扫描系统的应用
德国Schäfter+Kirchhoff使用平移台、照明单元和线扫描相机的标准组件开发了线阵相机线阵扫描系统，用于快速客观地测量由各种材料组成的感兴趣物体。一个例子是腐蚀检查器，用于评估涂层试板上的丝状和其他腐蚀现象。在0.8秒内扫描200毫米长的标准化测试板。单色系统的分辨率为40微米/像素，彩色为22微米/像素。
-具有高位置精度的高速平移台。
-同轴LED线条灯，可调节角度，用于亮场或暗场照明
-强大的应用软件，用于可视化和测量由各种材料组成的物体。
线阵相机样品应用：腐蚀检测
灯丝计数，灯丝长度排名，根据GSB进行评估：H=Z/L，F=L*H
分层和腐蚀检测，根据ISO 4628-8进行评估，使用真彩色分析检测红锈
总腐蚀检测面积减去划线（mm²），标记为红色，分层区域的分离（mm²），标记为绿色
线阵扫描软件功能SKan CI软件用于分析腐蚀，并提供以下内容：
-摄像机、照明和电动舞台的控制
-可变扫描长度，以ROI为单位进行测量
-图像处理、对比度增强、缩放。
-丝状和红锈检测与评价
-导出：原始图像、二进制结果图像（png）、，
-数据导出到ExcelTM、LibreOffice Calc
符合标准的线阵扫描客观评价：
-根据DIN EN ISO 2409进行横切分类
-边缘腐蚀特性符合MBN 10494-6
-根据ISO 21227-4，通过螺纹计数和长度测量进行丝状腐蚀
-根据ISO 4628-8的分层和腐蚀程度
-根据DIN EN ISO 4628-2起泡
-根据DIN EN ISO 20567-1进行石材抗冲击试验
线阵扫描示例应用：尺寸测量，使用Schäfter+Kirchhoff的线性扫描系统，可以测量物体的距离、尺寸和位置。
Ø1-Ø于4：测量孔的直径，d12-d34：孔间距离的测量
使用高端成像和照明光学的线阵扫描应用
-高分辨率扫描镜头
-高分辨率远心透镜
-同轴定向LED灯，用于亮场或暗场照明
-分辨率：低至5μm/像素（5080 dpi）
选项：
-远心透镜
-直接线性驱动
-工作温度低至-30°C
-示例应用：冰芯研究
从南极洲下方60米深处扫描冰芯。浅色颗粒结构和深色气泡清晰可辨
从1035米深处扫描冰芯。气泡几乎完全转化为天然气水合物
远心成像
远心光路与普通内心成像的区别：远心透镜直接从上方观察物体的所有点。生成的图像类似于物体的二维技术图。如果物体高度的变化超出焦深，则图像可能会局部模糊，但物体大小保持不变。这使得可以在不受垂直侧壁干扰的情况下确定压痕的宽度。
示例应用：支架研究。使用远心透镜和具有集成亮场照明的线扫描相机检测表面质量和尺寸。在支架旋转期间，线扫描相机快速记录未伤口网状结构的平面2D图像。
使用线性彩色扫描仪的应用
各种各样的彩色线扫描相机允许组装彩色扫描仪，用于在各种扫描宽度和分辨率下对平面物体进行表面检查。典型的应用是木材表面的检查、书籍和文件的扫描或印刷品的质量控制。客户的要求决定了相机、镜头、照明单元和直线电机轴的使用组件。例如，20mm宽的木板可以以每像素20微米或1270dpi的分辨率进行扫描。
示例应用：木材表面检查，室内装饰艺术品大师（层压板或瓷砖地板）
使用旋转彩色扫描仪的应用程序

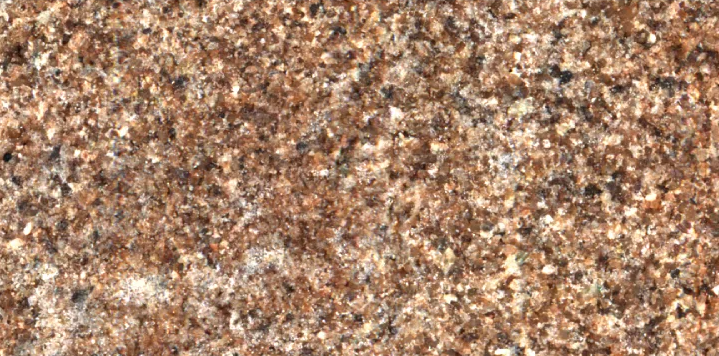

在扫描圆柱形物体时，线扫描相机比使用矩阵相机的其他成像方法具有显著的优势。当聚焦在圆形物体的天顶时，线扫描相机在圆柱体旋转时提供清晰、无失真的侧面图像。Schäfter+Kirchhoff利用这一线扫描优势开发了岩芯塞扫描仪。石油、天然气、矿石或矿物的地质勘探确实会产生大量用于评估的钻芯塞。岩芯的侧面需要高质量的可视化，随后以数字形式存储无损数据。使用3x 2096像素的彩色线扫描相机生成图像。IT8靶的预先颜色校准保证了芯塞表面的真实颜色。相机的USB 3.0接口允许用笔记本电脑控制扫描仪，并预定系统用于移动使用。为此，该设备也装在坚固的铝箱中交付。滚筒驱动便于快速轻松地装载钻芯样品。
