作者：李zx 时间：2025-12-01
Optosigma西格玛光机有一系列的为真空实验环境所研发的光学元器件，包括兼容真空的光学调整架。VMHG系列真空用镜架，VLHG系列真空用透镜镜架和VIH系列真空用光阑镜架就是西格玛光机为了真空环境使用特别推出的真空用镜架产品，具有出气量小的特点。能够为符合您的真空使用镜架的需求，本文将罗列这三个系列产品的参数，方便您选购适合您的需求的真空使用的真空用镜架产品。

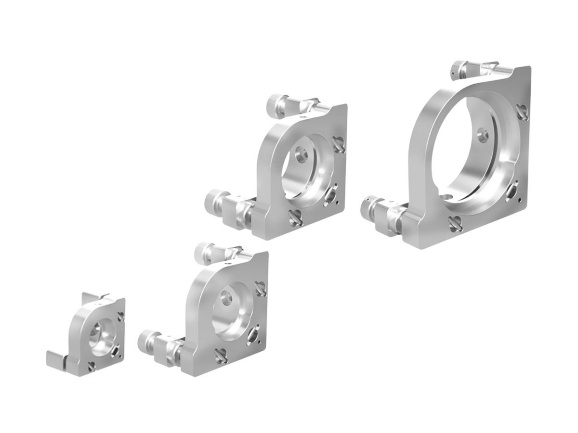

西格玛光机VMHG系列真空用镜架：
VMHG系列真空用镜架是真空腔内构建光学系统的出气量小的镜架，也可用于UV激光光学系统或超净间内的光学系统，采用了不锈钢(SUS316L)材料，是兼容真空的光学调整架。VMHG系列真空用镜架的调整旋钮可拆卸（VMHG-12.7例外）。除了标准型号，Optosigma也承接定制改装真空用压电陶瓷直线电机（VPDM-ACT系列），欢迎垂询。当然，真空用压电陶瓷直线电机需另购。螺纹孔等部位，都加工了通气孔或槽，便于真空环境下的使用。使用了BARRIERTA SUPER IS/V系列润滑油脂。
本兼容真空的光学调整架采用了真空包装，保证了产品在运输过程不被污染。兼容真空的光学调整架和底板连接时，建议选用真空用螺栓（VPCB/VAGB），另备有真空用支柱（VPST）及真空用立柱（VRO）。需要注意的是，卸调整螺栓或驱动器时，需要专用扳手（VNS-12）。请在超净环境下开封。请不要用手直接触摸产品。
VMHG系列真空用镜架型号参数表：
|
型号 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
有效孔径 [mm] |
调整轴数 |
范围俯仰[°] |
范围方位[°] |
分辨率俯仰[°/周] |
分辨率方位[°/周] |
自重 [kg] |
适用安装螺栓 |
|
VMHG-12.7 |
φ12.7 |
3～7 |
φ11 |
2 |
±3 |
±3 |
约0.3 |
约0.3 |
0.032 |
VPCB-4-8或VAGB-4-8 |
|
VMHG-25.4 |
φ25.4、φ25 |
3～10 |
φ22.4 |
2 |
±3 |
±3 |
约0.39 |
约0.39 |
0.21 |
VPCB-4-10 或 VAGB-4-10 |
|
VMHG-30 |
φ30 |
3～10 |
φ27 |
2 |
±3 |
±3 |
约0.39 |
约0.39 |
0.19 |
|
|
VMHG-50.8 |
φ50、φ50.8 |
3～10 |
φ47 |
2 |
±2.5 |
±2.5 |
约0.26 |
约0.26 |
0.35 |

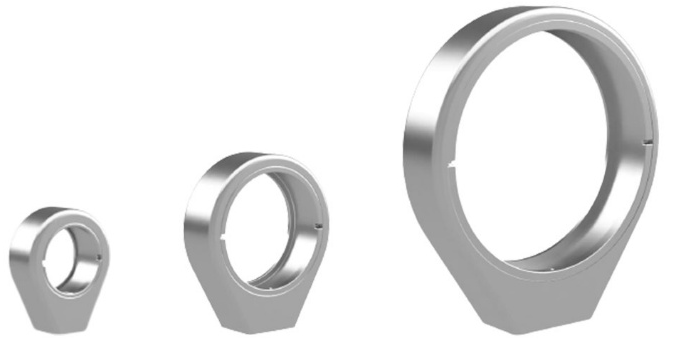

Optosigma VLHG系列真空用透镜镜架：
VLHG系列真空用透镜镜架是真空腔内构建光学系统的出气量小的镜架，也可用于UV激光光学系统或超净间内的光学系统，采用了不锈钢(SUS316L)材料。螺纹孔等部位，都加工了通气孔或槽，便于真空环境下的使用，垫圈材料为PEEK树脂。
本产品采用了真空包装，保证了兼容真空的光学调整架在运输过程不被污染。另备有真空用支柱（VPST）及真空用立柱（VRO）。需要注意的是，真空镜架请在超净环境下开封，不要用手直接触摸产品。
VLHG系列真空用透镜镜架型号列表：
|
型号 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
有效直径 [mm] |
螺纹直径 |
光轴高度 [mm] |
自重 [kg] |
|
VLHG-12.7 |
φ12.7 |
2～5.4 |
φ11.5 |
M13.55 P0.75 |
Φ1 |
0.03 |
|
VLHG-25.4 |
φ25.4 |
2～7 |
φ23 |
M26.25 P0.75 |
Φ2 |
0.05 |
|
VLHG-50.8 |
φ50.8 |
2～9 |
φ47 |
M51.65 P0.75 |
Φ2 |
0.05 |

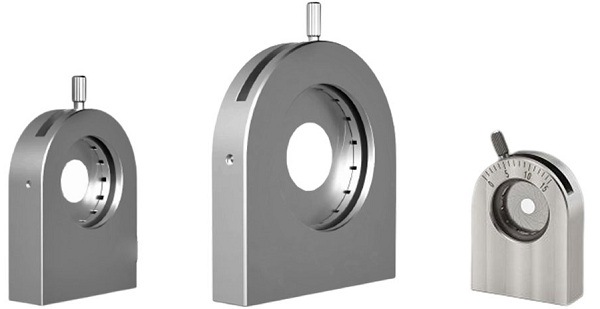

西格玛光机VIH系列真空用光阑镜架：
VIH系列真空用光阑镜架是材料为不锈钢的，开口大小可调的光阑。可作为工具用于激光光轴的调整，或遮挡反射光，或其他不需要的杂光等，也可用于UV激光光学系统或超净间内的光学系统。拨动调节杆，实现12个叶片的同时开合而调节接近圆形的开口尺寸大小。拧一下调节杆，可实现位置锁定。镜架正面有刻度，可方便读取口径的数值。螺纹孔等部位，都加工了通气孔或槽，便于真空环境下真空镜架的使用。
本产品采用了真空包装，保证了产品在运输过程不被污染。另备有真空用支柱（VPST）及真空用立柱（VRO）。
需要注意的是，真空用可变光阑、其表面没有黒色処理，所以激光容易反射回到前面的光路中。光阑叶片很薄弱，如果用力按压拉扯叶片的话，容易造成损坏。光阑在强激光照射下会发热，光阑叶片也许会受热变形而影响调节。请在超净环境下开封。请不要用手直接触摸真空镜架。
VIH系列真空用光阑镜架型号列表：
|
型号 |
最大开口直径[mm] |
最小开口直径[mm] |
自重[kg] |
|
VLHG-15 |
φ15 |
φ0.9 |
0.06 |
|
VLHG-22 |
φ22 |
φ0.9 |
0.10 |
|
VLHG-36 |
φ36 |
φ1.3 |
0.15 |
如果您需要Optosigma的VMHG系列真空用镜架，VLHG系列真空用透镜镜架，VIH系列真空用光阑镜架，欢迎联系我们。
