作者：黄f 时间：2025-12-03
美国Cybel设计、制造和生产一系列广泛应用于光波段1μm、1.5μm和2μm掺铥光纤激光器及光纤放大器，适用于科学、工业与国防领域。其中在2μm掺铥光纤激光器性能优秀，而在2μm掺铥光纤激光器中针对掺铥光纤激光器具有VULCAN-2000与MAGNI-NL-2000两大系列，分别面向高功率掺铥泵浦与窄线宽应用需求，提供OEM模块及即插即用台式机型。所有型号均具备优异光束质量（M²<1.1），红外光纤激光器与近红外光纤激光器均支持RS232通信与偏振输出，满足系统集成与科研开发的双重需求。
Cybel公司的掺铥光纤激光器产品具备以下优势：功率扩展：从瓦级到数十瓦级，满足从传感到单模加工的不同需求。线宽控制：提供从宽谱到窄线宽的多种选择，窄线宽对于相干探测、干涉测量等领域至关重要。模块化与集成：提供超小的OEM模块，方便下游厂商集成到自己的设备中；也提供台式交钥匙设备，方便科研人员直接使用。灵活性：支持连续波、脉冲多种工作模式，并提供保偏光纤选项。
CYBEL VULCAN-2000系列是一款大功率掺铥光纤激光器，可在1900至2050nm波长范围内选定工作波长。该大功率掺铥光纤激光器最高可提供20W连续波输出，支持随机或线性偏振，单模光纤激光器具备单模高光束质量（M²<1.1），专为工业及研发应用而设计。其具备近红外光纤激光器台式集成BT型号，该型号可提供4至20W的连续波输出。

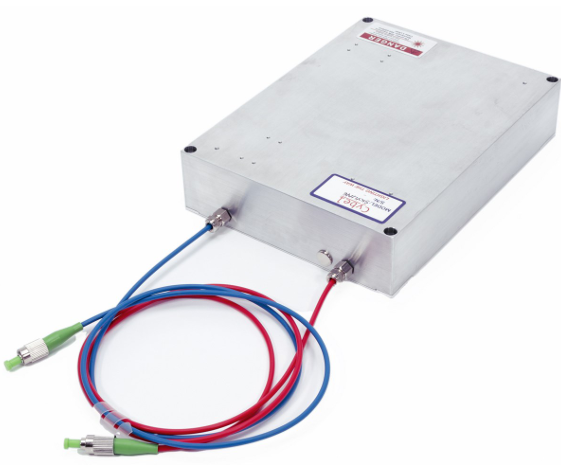

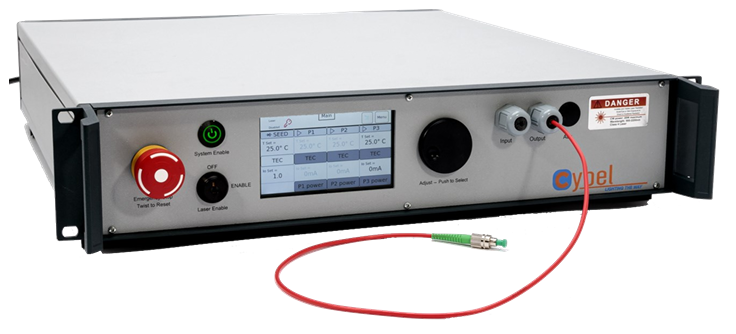

大功率掺铥光纤激光器VULCAN-2000采用OEM封装（200x150x43mm³），提供标准或保偏光纤配置。输出功率及自动电流控制（ACC）、自动功率控制（APC）等关键运行参数均通过RS232计算机接口进行控制。单模光纤激光器BT型号提供19英寸机架式台式机型，可选标准或保偏光纤配置。
MAGNI-NL-2000系列是一款Cybel窄线宽光纤激光器，工作波长范围为1900至2050nm。该窄线宽激光器可提供超过10W的连续波输出功率，支持随机或线性偏振，具备单模高光束质量（M²<1.1），Cybel窄线宽光纤激光器专为工业及研发应用而设计。BT型号是一款台式窄线宽激光器。
Cybel窄线宽光纤激光器MAGNI-NL-2000采用OEM模块封装（200x150x43mm³），提供标准或全保偏光纤配置。所有红外光纤激光器输出功率及关键运行参数均通过RS232计算机接口进行控制。BT型号提供19英寸机架式台式机型，可选标准或全保偏光纤配置。
Cybel高功率掺铥光纤激光器与窄线宽掺铥光纤激光器应用领域：
-光学泵浦
-测试与测量
-塑料加工
-激光雷达
-干涉测量
-气体传感(VULCAN型号)
-医疗应用(MAGNI型号)
Cybel高功率掺铥光纤激光器与窄线宽掺铥光纤激光器OEM型号规格参数列表：
|
光学参数 |
VULCAN-2000 |
MAGNI-NL-2000 |
|
波长范围(nm) |
1900~2050 |
1900~2050 |
|
光谱宽度(nm) |
<0.1 |
2MHz(可选50至100kHz线宽) |
|
输出功率(W) |
10 |
4~10 |
|
信噪比(dB) |
60(输出功率=10W) |
50(输出功率=4W) |
|
输出功率稳定性(%) |
5(预热20min后) |
5(预热20min后) |
|
偏振消光比(dB) |
≥18(保偏版本) |
≥18(保偏版本) |
|
最大调制频率(kHz) |
2 |
|
|
光束质量M2 |
<1.1 |
<1.1 |
|
输入/输出光纤长度(m) |
2(单模或保偏1950-铠装光缆) |
1(单模或保偏1950-铠装光缆) |
|
电气参数 |
|
|
|
电压(V) |
18~30 |
18~30 |
|
预热时间(min) |
20 |
20 |
|
功耗(W) |
200(最大平均输出功率=10W) |
200(输出功率=10W) |
|
常规参数 |
|
|
|
尺寸(mm³) |
200x150x43 |
200x150x43 |
|
存储温度(℃) |
-20~65 |
-20~65 |
|
工作外壳温度(℃) |
0~50(强制风冷) |
0~50 |
|
工作相对湿度(%) |
5~95(非冷凝) |
5~95(非冷凝) |
Cybel高功率掺铥光纤激光器与窄线宽掺铥光纤激光器BT型号规格参数列表：
|
光学参数 |
VULCAN-BT-2000 |
MAGNI-NL-BT-2000 |
|
波长范围(nm) |
1800~2050 |
1900~2050 |
|
光谱宽度(nm) |
<0.1 |
2MHz(可选50至100kHz线宽) |
|
输出功率(W) |
5~20(可提供更高功率掺铥) |
4~10(可提供更高功率掺铥) |
|
信噪比(dB) |
50(输出功率=1W) |
50(输出功率=4W) |
|
输出功率稳定性(%) |
5(预热20min后) |
5(预热20min后) |
|
偏振消光比(dB) |
≥18(保偏版本) |
≥18(保偏版本) |
|
光束质量M2 |
<1.1 |
<1.1 |
|
输入/输出光纤长度(m) |
2(单模或保偏1950-铠装光缆) |
1(单模或保偏1950-铠装光缆) |
|
电气参数 |
|
|
|
电压(V) |
110~220 |
110~220 |
|
预热时间(min) |
20 |
20 |
|
功耗(W) |
200(最大输出功率=10W) |
200(输出功率=10W) |
|
常规参数 |
|
|
|
尺寸(英寸) |
19 |
19 |
|
存储温度(℃) |
-20~65 |
-20~65 |
|
工作外壳温度(℃) |
10~40 |
10~40 |
|
工作相对湿度(%) |
5~95(非冷凝) |
5~95(非冷凝) |

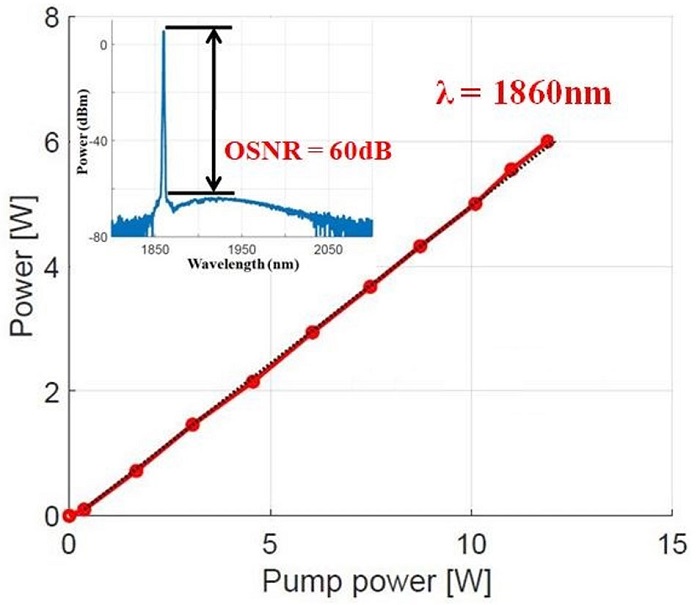

Cybel高功率掺铥光纤激光器功率特性曲线：
-横轴：泵浦功率（W），范围0-15
-纵轴：输出功率（W），范围0-8
-曲线显示在1860nm波长下，输出功率随泵浦功率增加而上升
-光信噪比OSNR=60dB
-波长调谐范围覆盖1850-2050nm
