作者：黄f 时间：2025-12-04
Cybel是一家独立运营的美国光子学公司，总部位于宾夕法尼亚州伯利恒，研发中心位于弗吉尼亚州费尔法克斯。Cybel的核心竞争力在于设计、制造和生产一系列广泛应用于光波段1μm、1.5μm和2μm光纤放大器及光纤激光器，适用于科学、工业与国防领域。目前，Cybel针对2μm掺铥光纤放大器提供PERSEUS、SCIROCCO、MAESTRO及MISTRAL等紧凑型OEM模块以及交钥匙式的台式设备。
PERSEUS-AMP-1762型号：

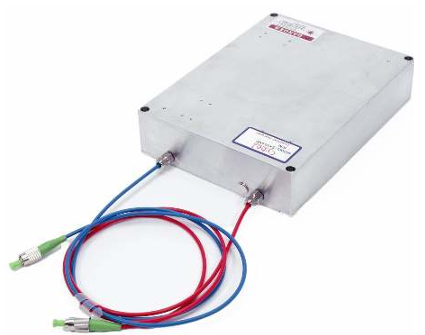

CYBEL PERSEUS-AMP-1762是一款1762nm高功率单模单频光放大器，可提供高达3W的饱和输出功率，具备近衍射极限输出光束（M²≈1.1），同时支持1750nm至1900nm其他波长选项。同时提供PERSEUS-AMP-1850型号，支持1850nm至1900nm其他波长选项。该近红外光纤放大器提供标准光纤和保偏光纤两种配置，能输出稳定可靠的功率。关键运行参数如ACC自动电流控制、APC自动功率控制模式可通过RS-232或USB端口进行控制，提供OEM（200×150×43mm³）与19英寸2U台式机架安装版两种形态。
近红外光纤放大器典型应用：
-光学元件测试
-聚合物加工
-光谱分析
-生物医学分析
近红外光纤放大器参数规格书：
|
光学参数 |
PERSEUS-AMP-1762 |
|
光学带宽(nm) |
1750~1900(单模工作波长) |
|
输入信号线宽(GHz) |
1 |
|
输入信号功率(mW) |
1~20 |
|
输出功率(W) |
1~3 |
|
输出功率可调性(%) |
5~100 |
|
偏振消光比(dB) |
>18(保偏版本) |
|
输出光束质量M² |
1.1 |
|
信噪比(dB) |
45(光谱分析仪分辨率=1nm) |
|
输出功率变化(%) |
≤3(预热20min) |
|
输出光纤长度(m) |
1 |
|
输入光纤长度(m) |
1 |
|
输出隔离度(dB) |
20 |
|
电气参数 |
|
|
电压(V) |
18~30 |
|
预热时间(min) |
20 |
|
功耗(W) |
<70(@最大输出功率=3W) |
|
通用参数 |
|
|
尺寸(mm³) |
200x150x43 |
|
存储温度(℃) |
-10~70 |
|
工作外壳温度(℃) |
-10~50 |
|
湿度(%) |
5~95 |
SCIROCCO-1950型号：
Cybel SCIROCCO-1950是一款宽带掺铥光纤放大器TDFA，工作波长覆盖1880nm至2020nm光谱窗口。这款人眼安全型TDFA专为需要高增益和低噪声系数相结合的光纤系统放大而设计。在1950nm波长处，可提供高达40dB的小信号增益，且噪声系数低于5dB。在饱和状态下，该高功率光纤放大器能在140nm的光学带宽内提供+30/33/37dBm（1/2/5W）的输出功率，带内光学信噪比大于50dB。同时提供台式型号SCIROCCO-BT-1950。SCIROCCO-1950采用紧凑高效的OEM模块形式，提供标准单模和保偏光纤两种版本。台式型号采用19英寸机架安装台式机型，提供标准单模和保偏光纤两种版本。可选配信号丢失保护功能。所有光放大器运行参数以及ACC和APC模式均通过RS-232端口进行控制。
高功率光纤放大器应用领域：
-测试与测量
-光学前置放大器
-激光雷达
高功率光纤放大器参数规格书：
|
光学参数 |
SCIROCCO-1950 |
|
波长范围(nm) |
1880-2020(3dB小信号带宽) |
|
小信号增益(dB) |
>40(输入功率-30dBm@1950nm) |
|
最小输出功率(dBm/W) |
+30/33/37dBm(1/2/5W)(@输入功率0dBm,1950nm) |
|
噪声系数(dB) |
-5(@输入功率-30dBm) |
|
偏振消光比(dB) |
>17(保偏版本) |
|
光束质量M² |
~1 |
|
输出隔离度(dB) |
30(单模或保偏版本) |
|
输入/输出光纤长度(m) |
1(铠装光缆，FC/APC连接器) |
|
监控光纤长度(m) |
1(铠装光缆) |
|
光纤类型 |
单模或保偏，1950nm低弯曲损耗 |
|
电气参数 |
|
|
电压(V) |
18~30 |
|
预热时间(min) |
20 |
|
功耗(W) |
30(@输出功率=1W) |
|
通用参数 |
|
|
尺寸(mm³) |
200x150x43 |
|
存储温度(℃) |
-20~65 |
|
工作外壳温度(℃) |
0~50 |
|
湿度(%) |
5~95(无冷凝) |
|
参数名称 |
SCIROCCO-BT-1950 |
|
波长(nm) |
1880~2020(单模工作波长) |
|
输入信号线宽(MHz) |
<2 |
|
输入信号功率(mW) |
1~20 |
|
输出信号功率(W) |
<30(输入功率Pin=0dBm(1mW)时) |
|
输出功率可调性(%) |
5~100(输出功率Pout=30W时) |
|
输出模场直径(μm) |
10~11(保偏版本) |
|
偏振消光比(dB) |
≥20 |
|
输出光束质量M² |
1.1 |
|
输出功率变化(%) |
+/-3(预热20分钟后) |
|
信噪比(dB) |
≥45(光谱分析仪分辨率=1nm) |
|
输出隔离度(dB) |
20(可选，外置于OEM模块) |
|
输入/输出光纤长度(m) |
>0.7(可根据要求提供更长光纤) |
|
电气参数 |
|
|
电压(V) |
110~220(@60-50Hz) |
|
预热时间(min) |
20 |
|
功耗(W) |
<500(25℃,最大输出功率=30W时) |
|
通用参数 |
|
|
尺寸(inch) |
19 |
|
存储温度(℃) |
-10~65 |
|
工作外壳温度(℃) |
0~60 |
|
湿度(%) |
5~95(无凝结) |
MAESTRO-2000型号：
CYBEL MAESTRO-2000系列是一款高功率掺铥光纤放大器TDFA，专为覆盖1900nm至2020nm的宽波长带宽放大而设计。该光放大器可提供高达20W的饱和输出功率，在20dB的输入动态范围内实现50dB的光学信噪比，并支持根据特定波长和广泛应用需求进行定制。CYBEL MAESTRO-BT-2000型号是一款高功率光纤放大器，该放大器可提供高达30W的饱和输出功率。
MAESTRO-2000与MAESTRO-BT-2000是一款高效免维护的2μm光纤放大器，提供标准型或全保偏光纤型两种配置，用户可通过即插即用的台式设备获得稳定可靠的性能。输出功率及自动电流控制、自动功率控制等关键运行参数均可通过RS-232或USB端口进行监控与调节。
应用领域：
-激光雷达
-气体传感
-测试与测量
-中红外光生成
-光谱分析
参数规格书：
|
参数名称 |
MAESTRO-2000 |
|
波长(nm) |
1900~2020(可提供其他波长) |
|
输入信号线宽(MHz) |
<3 |
|
输入信号功率(dBm) |
-20(@2000nm) |
|
输出功率(W) |
20 |
|
ASE输出功率(mW) |
20(@输出功率=1W,输入功率=3mW) |
|
偏振消光比(dB) |
≥17(保偏版本) |
|
光束质量M² |
<1.1 |
|
输入/输出光纤长度(m) |
1(铠装光缆，可选) |
|
输入/输出光纤 |
单模，低弯曲损耗 |
|
监控光纤长度 |
1，可选(铠装光缆，可选) |
|
电气参数 |
|
|
电压(V) |
|
|
预热时间(min) |
20 |
|
电源功耗(W) |
500(@最大输出功率=20W) |
|
通用参数 |
|
|
尺寸(mm³) |
|
|
存储温度(℃) |
-20~65 |
|
工作外壳温度(℃) |
0~50 |
|
湿度(%) |
0~95(无凝结) |
|
参数名称 |
MAESTRO-BT-2000 |
|
光学带宽(nm) |
1900~2020(单模工作波长) |
|
输入信号线宽(MHz) |
<2 |
|
输入信号功率(mW) |
1~20 |
|
输出信号功率(W) |
5~30(输入功率Pin=0dBm(1mW)时) |
|
输出功率可调性(%) |
5~100(输出功率Pout=30W时) |
|
输出模场直径(μm) |
10~11(保偏版本) |
|
偏振消光比(dB) |
≥20 |
|
输出光束质量M² |
1.1 |
|
信噪比(dB) |
≥45(光谱分析仪分辨率=1nm) |
|
输出功率变化(%) |
+/-3(预热20min后) |
|
输入/输出光纤长度(m) |
>0.7(可根据要求提供更长光纤) |
|
输出隔离度(dB) |
20 |
|
电气参数 |
|
|
电压(V) |
110~220(@60-50Hz) |
|
预热时间(min) |
20 |
|
电源功耗(W) |
<500(25℃,最大输出功率=30W时) |
|
通用参数 |
|
|
尺寸(inch) |
19 |
|
存储温度(℃) |
-10~65 |
|
工作外壳温度(℃) |
0~60 |
|
湿度(%) |
5~95(无凝结) |
MISTRAL-2051型号：
CYBELMISTRAL-2051是一款掺铥光纤放大器TDFA系列，专为放大2045至2055nm波长范围内的人眼安全光而设计。该型号针对2051nm附近重要的CO₂吸收线特别优化，可为用户提供稳定高性能的放大效果。在1mW窄线宽（5kHz）输入信号条件下，可实现1至5W的单横模输出功率。同时提供台式Cybel MISTRAL+2051系列。
MISTRAL-2051与MISTRAL+2051提供标准型与保偏型两种配置，采用紧凑高效的OEM模块封装，便于系统集成。输出功率及自动电流控制等关键运行参数均通过RS-232端口进行调控，并可选配输入信号丢失保护功能。此功率级别亦提供台式机型，并可支持更高输出功率选项。
2μm光纤放大器应用领域
-CO₂监测、差分吸收激光雷达
-测试与测量
-前置放大
-激光雷达
-干涉仪
2μm光纤放大器参数规格书：
|
参数名称 |
MISTRAL-2051 |
|
波长(nm) |
2045~2055nm |
|
输入信号线宽(MHz) |
<3 |
|
输入信号功率(mW) |
1(@2051nm) |
|
最小输出功率(W) |
1，2，5 |
|
ASE输出功率(mW) |
20(@输出功率=1W,输入功率=3mW) |
|
偏振消光比(dB) |
≥17(保偏版本) |
|
光束质量M² |
<1.1 |
|
输出隔离度(dB) |
30(可选) |
|
输入/输出光纤长度(m) |
1(铠装光缆，FC/APC连接器) |
|
光纤类型 |
标准或保偏(单模或1950nm低弯曲损耗保偏光纤) |
|
监控光纤长度 |
1，可选(铠装光缆，FC/APC连接器) |
|
电气参数 |
|
|
电压(V) |
18~30 |
|
预热时间(min) |
20 |
|
电源功耗(W) |
30(@最大输出功率=1W) |
|
通用参数 |
|
|
尺寸(mm³) |
200x150x43 |
|
存储温度(℃) |
-20~65 |
|
工作外壳温度(℃) |
10~40 |
|
湿度(%) |
5~95(无凝结) |
|
参数名称 |
MISTRAL+2051 |
|
光学带宽(nm) |
2049~2055(单模工作波长) |
|
输入信号线宽(MHz) |
<2 |
|
输入信号功率(mW) |
1~20 |
|
输出信号功率(W) |
5~30(输入功率Pin=0dBm(1mW)时) |
|
输出功率可调性(%) |
5~100(输出功率Pout=30W时) |
|
输出模场直径(μm) |
10~11(保偏版本) |
|
偏振消光比(dB) |
≥20 |
|
输出光束质量M² |
1.1 |
|
信噪比(dB) |
≥45(光谱分析仪分辨率=1nm) |
|
输出功率变化(%) |
+/-3(预热20min后) |
|
输入/输出光纤长度(m) |
>0.7(可根据要求提供更长光纤) |
|
输出隔离度(dB) |
20 |
|
电气参数 |
|
|
电压(V) |
110~220(@60~50Hz) |
|
预热时间(min) |
20 |
|
电源功耗(W) |
<500(25℃,最大输出功率=30W时) |
|
通用参数 |
|
|
尺寸(inch) |
19 |
|
存储温度(℃) |
-10~65 |
|
工作外壳温度(℃) |
0~60 |
|
湿度(%) |
5~95(无凝结) |

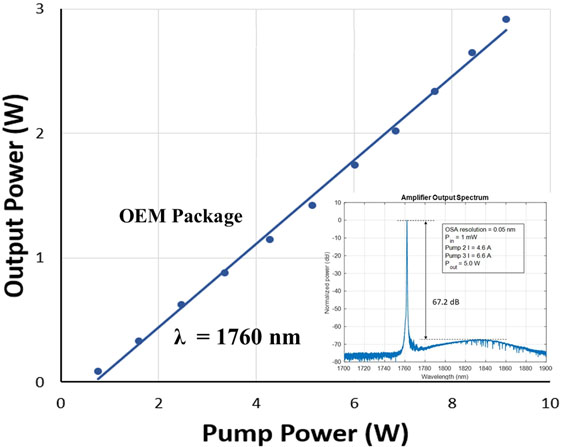

放大器输出功率随泵浦功率变化的关系：
PERSEUS-AMP-1850设备在波长为1760纳米时，输出功率随着泵浦功率的增加而几乎呈线性增长，最高可达约3瓦。小图代表放大器输出光谱特性曲线。其增益高达67.2dB。
