法国Alpao高速变形镜,敏波前探测器,自适应光学系统的型号和原理

作者: 时间:2021-06-24

法国Alpao主营高速可变形镜,高灵敏波前探测器,用于自适应的光学系统中。自适应光学(AO)是一项使用可变形镜面矫正因大气抖动造成光波波前发生畸变,从而改进光学系统性能的技术,经常的被用于望远镜和航天领域。Alpao的自适应光学系统集成了高速变形镜(大波前调制量、高线性度)、高精度Shack–Hartmann哈特曼波前传感器以及自适应光学系统控制软件。反射变形镜是自适应光学的核心掐尖,能够在各种大气或周边环境扰动的条件下使成像效果变好。

ALPAO 可变形反射镜(DM) 基于由磁致动器运动的连续反射表面。它们具有大行程、高动态运动和出色的光学质量,可满足并超越您对快速准确波前校正的要求。

高速可变形镜主要用于波前校准和弥补像差,Alpao19年在可变形镜上做出了新突破,模态变形镜(DMM)。它以大振幅和高精度对常见的光学像差进行了出色的校正。它主要用在轻松集成到具有嵌入式电子设备和标准管包装的系统中。

法国Alpao变形镜有以下型号:

DM69-08,DM69-15,DM69-25,DM69-50,DM97-08,DM97-15,DM97-50,DM192,DM241,DM292,DM468,DM820,DM3228,DMX37,DMX61,DMX85,DMX1213,DMX1633。除了这些标准品以外,可以定制


Alpao变形镜具有以下优势:


1.大波前调制量

-高达80μm PtV的光学波前调制量,可以校正大的波前畸变。

-高达5μm 相邻驱动器间的光学波前调制量,可以校正高空间分辨率的波前畸变。

2.高速变形能力

-建立时间<500μs at +/-10%

3.优异的光学面形质量

-主动光学面形质量<3nm

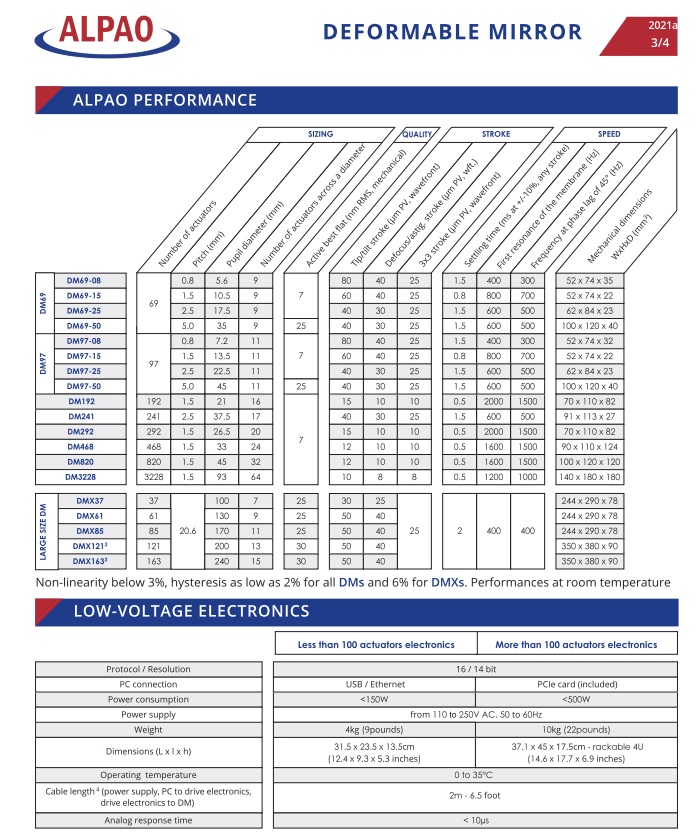

Alpao变形镜规格参数一览:



以下动是高速可变形镜的变形原理,这个动画展示了独特的薄膜、线圈、磁铁和弹簧技术。通过在线圈中施加电流,磁铁上下移动使膜变形。

可变形的幅度相当大,如下图展示:


高灵敏度波前探测器:

ALPAO Shack-Hartmann (SH) 波前传感器是唯一专为自适应光学设计的仪器

它们具有出色的性能,可适用于各种自适应光学系统。可以根据您的需要选择灵敏度、速度和光谱范围。所有 ALPAO SH 都与ALPAO DM ALPAO 软件和实时计算机完美契合 。波前探测器的频率可达最高5KHz,设备接口的延迟极低


Alpao高灵敏度波前探测器产品型号:

SH-CMOS,SH-CMOS fastSH-EMCCDSH-EMCCD fastSH-InGaAs fast


Alpao高灵敏度波前探测器规格:

型号

子孔径数

采集频率 (Hz)

SNR=1 的光子(ph./fr/sub-aperture

重复性 (nmRMS)

光谱范围

SH-CMOS

50×50

118

100

2

可视化

SH-CMOS fast

64×64

2030

1000

SH-EMCCD

16×16

1004

3

SH-EMCCD fast

23×23

2067

4

SH-InGaAs fast

23×23

3020

400

近红外


波长与量子效率的变化:

下图蓝色是SH-EMCCD,虚号蓝色是SH-CMOS fast,红色是SH-CMOS,虚号红色是SH-EMCCD fast

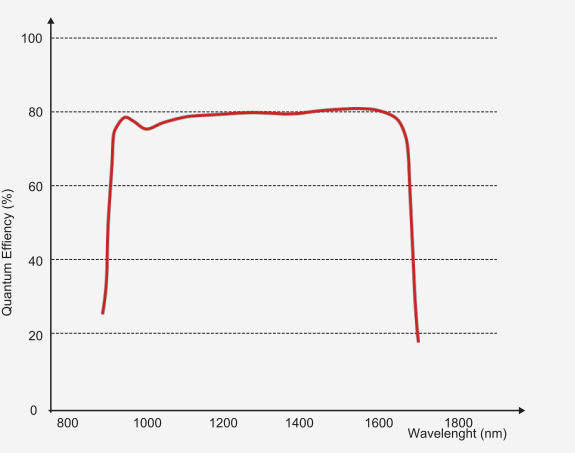

下图是SH-InGaAs fast,它在1.5微米,950-1700nm下有非常高的效率

海纳光学在大中华区代理法国Alpao的产品,可供应高速可变形镜和高灵敏波前探测器,国内有需要可以联系我们。
