作者：李zx 时间：2025-12-19

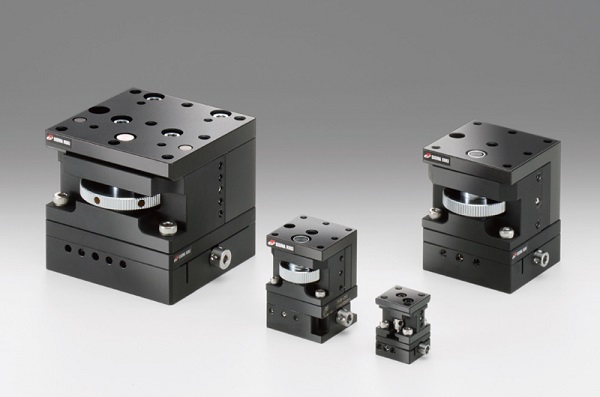

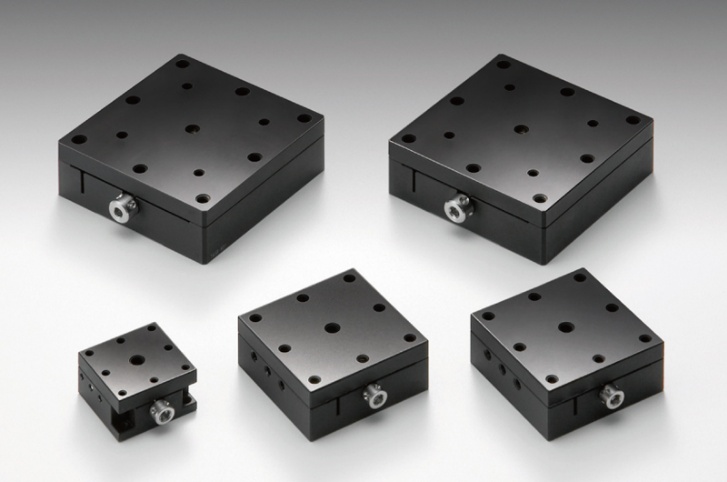

Optosigma西格玛光机TASB系列水平预置平台，该TASB系列位移台采用燕尾槽导轨和螺纹驱动的调整方式，是西格玛光机的调整台产品中最适合嵌入设备中使用的水平预置平台。ASB系列水平预置平台最大限度地减少了凸起部分，适合于装入其它的装置或设备中或用于使用频率较低，需要做精细调整的地方。TASB-1是X轴位移台，TASB-2两轴位移台是XY轴位移台，TASB-3垂直调整台是Z轴调整台，TASB-4两轴位移台是XZ轴位移台，TASB-5三轴调整台是XYZ轴调整台。
Optosigma西格玛光机TASB系列水平预置平台共同指标：
-导轨形式：燕尾槽导轨
-主要材质：黄铜
-表面处理：黑铬
我们以TASB-1系列X轴位移台的指标为例，方便您根据此系列指标了解TASB-2两轴位移台，垂直调整台TASB-3，XZ轴位移台TASB-4，TASB-5三轴调整台XYZ轴调整台的型号含义。
|
型号 |
台面尺寸 |
安装孔尺寸 |
行程 |
螺距 |
承载能力 |
移动精度/ |
最大承载力矩 |
扭矩刚度 |
平行度 |
自重 |
|||
|
俯仰 |
转动 |
偏摆 |
俯仰 |
转动 |
|||||||||
|
TASB-151 |
15x15mm |
公制 |
±2mm |
0.4mm |
9.8N(1.0kgf) |
10μm |
0.5N･m |
0.5N･m |
0.2N･m |
8.0″/N･cm |
7.0″/N･cm |
50μm |
0.02kg |
|
TASB-251 |
25x25mm |
公制 |
±3mm |
0.5mm |
49N(5.0kgf) |
10μm |
2.0N･m |
2.0N･m |
1.0N･m |
2.0″/N･cm |
1.5″/N･cm |
50μm |
0.06kg |
|
TASB-401 |
40x40mm |
公制 |
±7mm |
0.5mm |
98N(10.0kgf) |
10μm |
4.0N･m |
3.75N･m |
3.0N･m |
0.61″/N･cm |
0.51″/N･cm |
50μm |
0.2kg |
|
TASB-601 |
60x60mm |
公制 |
±10mm |
0.5mm |
147N(15.0kgf) |
10μm |
5.1N･m |
5.1N･m |
4.0N･m |
0.4″/N･cm |
0.3″/N･cm |
50μm |
0.5kg |
|
TASB-651-M6 |
65x65mm |
公制 |
±12.5mm |
0.5mm |
147N(15.0kgf) |
10μm |
5.1N･m |
5.1N･m |
4.0N･m |
0.35″/N･cm |
0.35″/N･cm |
50μm |
0.7kg |
|
TASB-651UU |
65x65mm |
英制 |
±12.5mm |
0.5mm |
147N(15.0kgf) |
10μm |
5.1N･m |
5.1N･m |
4.0N･m |
0.35″/N･cm |
0.35″/N･cm |
50μm |
0.7kg |
由上表可知，TASB系列的型号含义为TASB-**(台面尺寸)*(系列号)，65mm台面尺寸的型号螺纹孔则增加了区分英制和公制的型号标识。不同的系列号台面尺寸的规格都是相同的，X轴位移台/垂直调整台/单轴调整台的移动精度直线度为10微米，XY轴位移台/XZ轴位移台/两轴位移台及三轴调整台的移动精度直线度为30微米。如果您希望了解更多参数，欢迎咨询我们详细了解。

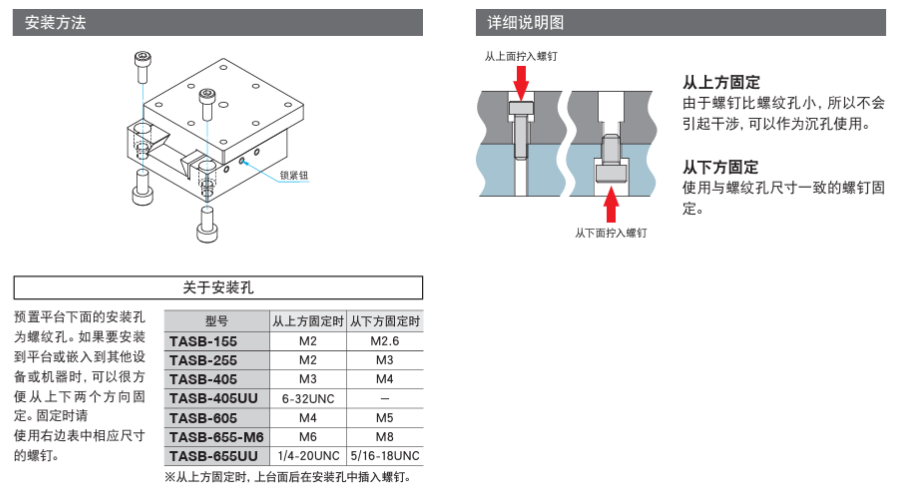

对于X轴位移台TASB-1，Z轴调整台垂直调整台TASB-3，三轴调整台XYZ轴调整台TASB-5，两轴位移台XZ轴位移台TASB-4，XY轴位移台TASB-2位移台的安装。可以从上方安装，也可以从下方安装，详细图解请查看下图。
