保偏/高性能/低功率/级联式/两路输出/一体式光纤声光调制器,350nm-2200nm光纤AOM全部型号

作者：戴xl 时间：2026-02-03

光纤耦合声光调制器/ AOM是声光技术在现代光纤系统中的重要应用，通过将声光介质与光纤光路集成于紧凑密封的金属封装中，实现对激光强度与频率的高速、高效调制。该类器件采用保偏光纤或单模光纤接口，支持即插即用，适用于各类精密光电子系统。本系列光纤耦合声光调制器具备高速响应、低损耗、高消光比、结构紧凑等优势，适用于工业激光、光纤传感、量子技术、光通信及科研仪器等领域，提供稳定可靠的光信号调控解决方案。

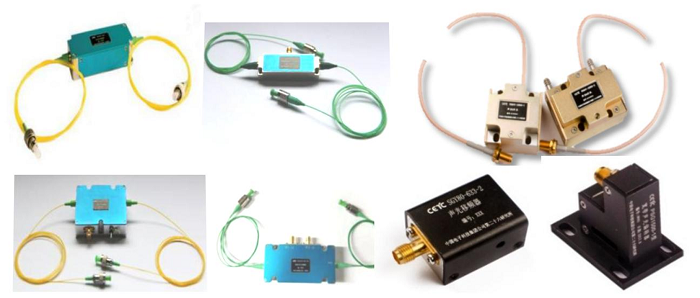

图：光纤耦合声光调制器/AOM

光纤耦合声光调制器/AOM汇总：

器件覆盖350nm至2200nm多个波段，包括：可见光与近红外：450–900nm；通信波段：1064nm、1550nm；中远红外：1900–2200nm，满足从生物成像、激光加工到光纤通信与传感的多元应用需求。

工作频率（MHz）：驱动射频信号的频率，决定移频量与调制速度。从20MHz至1500MHz可选，支持多种调制场景：低频段（20–80MHz）：适用于常规强度调制与低速移频；中频段（80–300MHz）：兼顾带宽与响应速度，适用于多数通信与传感系统；高频段（300–1500MHz）：支持高速调制与宽频移频，适用于超快激光与信号处理。

插入损耗（dB）：器件本身导致的光功率损失。普遍低于3dB，部分高频或长波型号小于5–10dB；消光比：全系列>50dB，保障信号纯净度与系统信噪比；上升时间：最快可达6ns（200–300MHz型号），支持高速脉冲调制；偏振特性：支持保偏（PM）与单模（SM）光纤，偏振消光比>20dB。

消光比（dB）：“开”与“关”状态的光功率对比，值越大，开关状态越分明。

光脉冲上升时间（ns）：光从“关”到“开”所需时间，值越小，开关速度越快。

偏振消光比（dB）：输出光偏振态的纯净度，值越大，偏振纯度越高（仅保偏光纤器件关键）。

驱动功率：驱动器件达到标称性能所需的射频功率，需与驱动器匹配。多数型号<2W，低频型号可低至0.3W，适用于便携与低功耗系统；光纤类型：提供PM（保偏）与SM（单模）选项，适配各类光纤系统；封装形式：支持FA、FH、FC、FG、FT等多种紧凑型、气密封装与高功率封装。

工作波长（nm）	工作频率（MHz）	插入损耗（dB）	消光比（dB）	光脉冲上升时间（ns）	偏振消光比（dB）	驱动功率（W）	光纤	封装形式
450-600	40-80	＜3	＞50	≈300	＞20	＜0.3	PM	FA/FH/FC
	80-150	＜3	＞50	＜50	＞20/-	＜1	PM/SM	FA/FH/FC
	150-200	＜3	＞50	15-20	＞20/-	＜1		FA/FH/FC
	200-300	＜3.5	＞50	6-15	＞20/-	＜1.5		FA/FH/FC
600-750	20-60	＜3	＞50	≈300	＞20	＜0.3	PM	FA/FH/FC
	60-150	＜3	＞50	＜50	＞20/-	＜1	PM/SM	FA/FH/FC
	150-200	＜3	＞50	15-20	＞20/-	＜1		FA/FH/FC
	200-300	＜3.5	＞50	6-15	＞20/-	＜1.5		FA/FH/FC
700-900	20-60	＜3	＞50	≈300	＞20	＜0.3	PM	FA/FH/FC
	60-150	＜3	＞50	＜50	＞20/-	＜1	PM/SM	FA/FH/FC
	150-200	＜3	＞50	10-20	＞20/-	＜1		FA/FH/FC
	200-300	＜3.5	＞50	8-15	＞20/-	＜1.5		FA/FH/FC
	800-1500	＜10	＞50	＜10	＞20/-	＜2	PM	FA
900-1100	20-60	＜2.5	＞50	≈300	＞20	＜0.5	PM	FA/FH/FC
	80-120	＜2.5	＞50	＜50	＞20/-	＜1.5	PM/SM	FA/FH/FC/FG
	150-200	＜2.5	＞50	10-20	＞20/-	＜1.5		FA/FH/FC/FG
	200-300	＜3	＞50	10-15	＞20/-	＜1.5		FA/FH/FC
	200-300	＜2.5	＞50	7-10	＞20	＜1.0	PM	FA/FH/FC
	300-400	＜3	＞50	5-8	＞20	＜1.0	PM	FA/FH/FC
1200-1400	20-60	＜2.5	＞50	≈300	＞20	＜0.5	PM	FA/FH/FC
	60-150	＜2.5	＞50	＜50	＞20/-	＜2	PM/SM	FA/FH/FC
	40-150	＜3	＞50	＜70	＞20/-	＜0.3		FA/FH/FC
	150-200	＜3	＞50	15-20	＞20/-	＜2		FA/FH/FC
	150-200	＜3	＞50	20-40	＞20/-	＜0.2		FA/FH/FC
	200-300	＜5	＞50	8-15	＞20/-	＜2		FA/FH/FC
	200-300	＜3	＞50	8-10	＞20	＜1	PM	FA/FH/FC
	300-400	＜4	＞50	6-8	＞20	＜1.5	PM	FA/FH/FC
1500-1700	20-40	＜2.5	＞50	≈300	＞20	＜0.5	PM	FA/FH/FC
	40-160	＜3	＞50	20-60	＞20/-	＜2	PM/SM	FA/FH/FC
	40-160	＜3	＞50	＜70	＞20/-	＜0.2		FA/FH/FC
	150-200	＜5	＞50	10-20	＞20/-	＜2		FA/FH/FC
	200-300	＜7	＞50	8-12	＞20/-	＜2		FA/FH/FC
	200-300	＜3	＞50	8-10	＞20	＜2	PM	FA/FH/FC
	300-400	＜4	＞50	6-8	＞20	＜2.5	PM	FA/FH/FC
1900-2200	40-160	＜3	＞50	20-60	＞20/-	＜0.3	PM/SM	FA/FH/FC
	150-200	＜3	＞50	10-20	＞20	＜2	PM	FA/FH/FC
	200-300	＜5	＞50	8-10	＞20	＜2.5	PM	FA/FH/FC

常用型号：SGTF200-1550-1PFH(H)、SGTF80-1550-1FH、SGTF80-1550-1PFH、SGTF200-1064-1PFH、SGTF200-1064-1P、SGTF200-1550-1TP。

名称	型号	工作波长（nm）	工作频率（MHz）	封装形式
可见光保偏光纤声光调制器	SGTF220-370-1PFH(Y)	370±20	220	FH
可见光保偏光纤声光调制器	SGTF200-405-1PFH(Y)	405±20	200	FH
可见光保偏光纤声光调制器	SGTF100-461-1PFH	461±20	100	FH
可见光保偏光纤声光调制器	SGTF200-461-1PFH	461±20	200	FH
可见光保偏光纤声光调制器	SGTF100-532-1PFH	510-550	100	FH
可见光保偏光纤声光调制器	SGTF150-532-1PFH	510-550	150	FH
可见光保偏光纤声光调制器	SGTF250-532-1PFH	510-550	250	FH
可见光保偏光纤声光调制器	SGTF200-633-1PFH	633	200	FH
780nm保偏光纤声光调制器	SGTF110-780-1PFH	760-800	110	FH
780nm保偏光纤声光调制器	SGTF200-780-1PFH	760-800	200	FH
780nm保偏光纤声光调制器	SGTF1500-780-1P	760-800	1500	FA
1064nm保偏光纤声光调制器	SGTF200-1064-1PFH	1030-1080	200	FH
1064nm保偏光纤声光调制器	SGTF200-1064-1PFG-HP	1030-1080	200	FG
1064nm保偏光纤声光调制器	SGTF400-1064-1PFH(H)	1030-1080	400	FH
1550nm光纤声光调制器	SGTF80-1550-1PFH	1530-1570	80	FH
1550nm光纤声光调制器	SGTF120-1550-1PFH	1530-1570	120	FH
1550nm光纤声光调制器	SGTF200-1550-1FH	1530-1570	200	FH
1550nm高性能保偏光纤声光调制器	SGTF200-1550-1PFH(H)	1530-1570	200	FH
1550nm高性能保偏光纤声光调制器	SGTF300-1550-1PFH(H)	1530-1570	300	FH
1550nm高性能保偏光纤声光调制器	SGTF400-1550-1PFH(H)	1530-1570	400	FH
1550nm低功率光纤声光调制器	SGTF40-1550-1PFH(L)	1530-1570	40	FH
1550nm低功率光纤声光调制器	SGTF80-1550-1FH(L)	1530-1570	80	FH
1550nm低功率光纤声光调制器	SGTF160-1550-1FH(L)	1530-1570	160	FH
级联式光纤声光调制器	SGTF81&N80-1550-1PFT	1530-1570	81±5 / 80±5	FT
级联式光纤声光调制器	SGTF150&N150-780-1PFT	760-800	150±10/150±10	FT
两路输出光纤声光调制器	SGTF150-1064-1FF	1030-1080	150	FF
两路输出光纤声光调制器	SGTF120-1550-1PFF	1520-1580	120	FF
光纤声光可调滤光器	SGLF90-900/1100-1FL-R3	900-1100	90	FL
光纤声光可调滤光器	SGLF60-1500/1700-1PFL-R5	1500-1700	60	FL
一体式光纤声光调制器	SGTF80-1550-1TP-2A1	1530-1570	80	FC1
一体式光纤声光调制器	SGTF120-1550-1TP-2D	1530-1570	120	FC
一体式光纤声光调制器	SGTF200-1550-1TPFC1(H)-2D	1530-1570	200	FC1

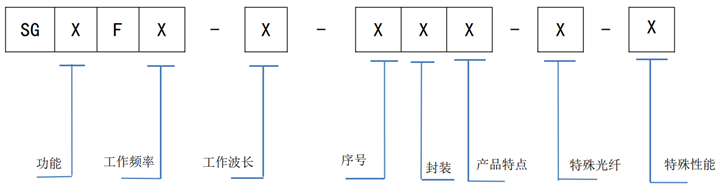

光纤声光调制器/光纤耦合声光调制器型号命名规则

功能	T”表示调制功能, “ L”表示滤光功能“
工作频率	单点工作器件以实际频率为准，宽带器件以中心频率为准
工作波长	一般指实际工作波长，宽波长用“起始波长/截止波长”表示
序号	1：单模，1P：单模保偏，2P：大模场保偏，3P 单偏
封装	封装类型	工作频率范围		尺寸	特点
	FA	10-200MHz		7029.517.2	常规封装
	FD	10-400MHz		7032.514.5	气密封装
	FF	15-50 MHz， 80-300 MHz		7029.517	两路同向输出封装
	FG	20-80 MHz， 120-400MHz		10029.517.2	高功率封装，正移频
	FH	10-400 MHz		702012	紧凑型
	FL	/		804016	滤光器外壳
	FT	0-800MHz		754017	双器件级联封装
	FS	400-600 MHz		551812	微型封装
产品特点	产品特点用“（字母和+、-）”表示，其中“+、-”为产品移频方向，当移频方向为+时，可省略。字母 “L”表示低功耗产品，“ ”表示常规产品，“H”表示低插入损耗产品，“Y”高阈值产品。
特殊光纤	光纤类型		工作波长
	PM/SM350		工作波长范围（nm）：350-400
	PM/SM 405		工作波长范围（nm）：400-460
	PM/SM 460		工作波长范围（nm）：460-630
	PM/SM 630		工作波长范围（nm）：630-780
	PM/SM 780		工作波长范围（nm）：780-850
	PM/SM 850		工作波长范围（nm）：850-970
	PM/SM 980		工作波长范围（nm）970-1310
	PM/SM 1310		工作波长范围（nm）：1310-1550
	PM/SM 1550		工作波长范围（nm）：1550-1850
	PM/SM 1950		工作波长范围（nm）：1850-2200
	当工作波长满足对应光纤类型时，可省略。不满足是：“X”中列出光纤类型
特殊性能	“Bxx”表示带宽，“Rxx”表示光谱分辨率，“ERXX” 表示消光比，“PERXX” 表示偏振消光比，“HP”表示满足高功率，“HERXX” 表示回波损耗，“ILXX”表示插入损耗，常规产品可省略。

示例：SGTF300-1550-1PFH(H-)-HP型：该产品是高性能低插入损耗光纤声光调制器，中心工作频率为300MHz，中心工作波长是1550nm，采用的光纤为单模保偏光纤（PM1550），封装规格为小型化FH封装，高耐受光功率，移频方向为负移频。SGTF100＆N120-1550-1PFT型：该产品是级联型光纤声光调制器，通道1的工作频率为100MHz，通道2的工作频率为120MHz，中心工作波长是1550nm，采用的光纤为单模保偏光纤（PM1550），封装规格为FT，移频方向为正。SGLF70-1500/1600-1PFL型：该产品是光纤声光可调滤光器，其中心工作频率为70MHz，光谱范围为1500nm到1600nm，采用PM1550光纤输入输出，封装规格为FL。

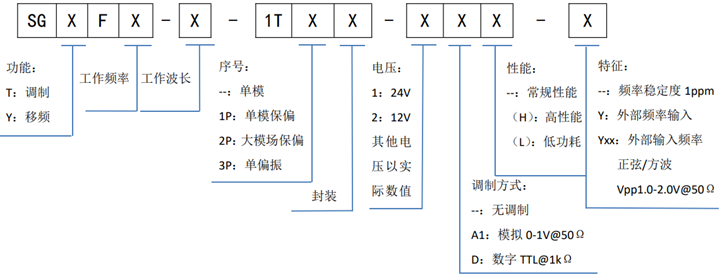

一体式光纤声光调制器命名规则：

工作频率	单点工作器件以实际频率为准
工作波长	指实际工作波长
性能	指器件性能，有常规、高性能、低功耗三种
封装	FC	常规，晶振
	FC1	小体积，晶振
正负移频情况	默认缺省状态为正移频，负移频的情况在性能信息里加“（-）”。

示例：SGTF200-1550-1TPFC1-2A1型：表示该产品工作频率为200MHz，工作波长为1550nm，采用FC1型一体式封装，工作电压12V，采用模拟调制方式，模拟电压0-1v@50Ω。 SGTF200-1550-1TP-2D(H-)-Y20型：表示该产品工作频率为200MHz，工作波长为1550nm，采用FC型一体式封装，工作电压12V，采用数字调制，高性能版本，负移频，采用20M外部时钟输入。
