磁光克尔效应显微镜是观测和量化铁磁、亚铁磁材料表面磁畴结构的核心技术。传统克尔显微镜多采用卤素灯或汞弧灯光源，但其在响应速度、光谱纯度及长期稳定性方面存在局限。德国LEJ (Leistungselektronik JENA GmbH)公司开发的 LQ-LED 8 八通道LED光纤光源系统，深入探讨其核心参数如何精确匹配并显著提升克尔显微镜的性能。从磁光克尔效应的基本原理出发，分析LQ-LED 8在高频切换、多光谱适配、精准强度控制及无振动照明等方面的技术优势，论证了其在静态磁畴高对比度成像、动态磁化过程时间分辨研究等前沿应用中的关键价值。LEJ LQ-LED 8 凭借其 8通道光谱灵活性、500kHz高速触发以及精密数字控制能力，不仅突破了传统克尔显微镜光源在速度与稳定性上的瓶颈，更使其成为研究动态磁畴动力学和多光谱磁光特性的理想工具。
在克尔显微镜中的核心优势在于其多波长、高稳定、快响应的集成化特性。系统提供覆盖紫外至近红外的8个独立光谱通道，可针对不同磁性材料的克尔效应选择最佳激发波长，大幅提升成像对比度与信噪比；同时，LED光源具备高亮度、无闪烁、快速调制（微秒级）和冷光源特性，既能保证动态磁畴观测的准确性与速度，又能避免热损伤；结合光纤传输的均匀照明与计算机智能控制，该系统实现了紧凑、自动化、高通量的磁性材料表征，是研究快速磁化过程和复杂磁畴结构的理想工具。

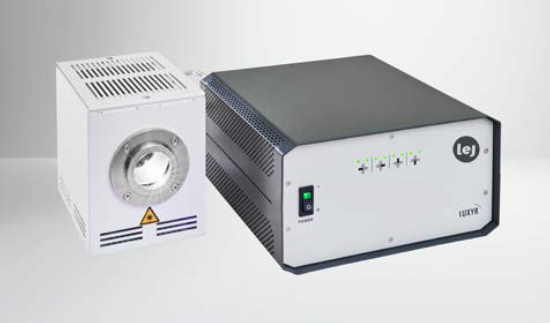

图：LEJ LQ-LED 8八通道LED光纤光源
LEJ LQ-LED 8 光源系统用于克尔显微镜的核心优势：
八通道LED光纤光源系统在克尔显微镜（Kerr Microscopy）应用中，相比传统的卤素灯或单色光源，具有以下核心优势：
-多波长精准激发
优势：系统提供8个独立的光谱通道（如紫外、蓝、绿、黄、红、近红外等），覆盖了从紫外到近红外的宽光谱范围。
应用价值：可以针对不同磁性材料（如铁磁、反铁磁、亚铁磁）的克尔效应响应特性，选择最敏感的特定波长进行激发，显著提高信噪比和对比度。
-高亮度与高稳定性
优势：LED光源亮度极高，且光强输出非常稳定（无闪烁、无热漂移），寿命长达数万小时。
应用价值：保证了长时间观测和定量测量（如磁滞回线测量）的准确性，避免了传统光源因老化或波动导致的测量误差。
-快速切换与调制
优势：LED光源响应速度极快（微秒级），支持高速脉冲调制（PWM）和通道间的瞬时切换。
应用价值：适用于动态磁畴观测（如磁化反转过程）和频闪观测技术（Stroboscopic Imaging），能够“冻结”快速变化的磁畴结构。
-冷光源特性
优势：LED是冷光源，工作时几乎不产生热量。
应用价值：避免了热辐射对样品（尤其是热敏感材料）的损伤，也减少了热效应对光学系统（如物镜）的热漂移影响，保证了成像的稳定性。
-光纤传输与均匀照明
优势：克尔显微镜光源，8通道光纤光源通过光纤束将光传输到显微镜，光斑均匀性好，且光纤接口灵活，便于与不同型号的显微镜耦合。
应用价值：消除了光源位置变化带来的照明不均问题，提供了大面积、高均匀性的视场照明，有利于大范围磁畴统计。
-紧凑化与智能化
优势：克尔显微镜光源系统，8通道光纤光源结构紧凑，无需笨重的电源和散热装置，且支持计算机软件控制（如远程调节亮度、波长切换、时序控制）。
应用价值：8通道光纤光源便于集成到自动化测量系统中，实现无人值守的长时间观测和高通量筛选。
磁光克尔效应（Magneto-Optical Kerr Effect, MOKE）是指线偏振光在磁性材料表面反射后，其偏振面发生与材料磁化强度方向相关的微小旋转的现象。克尔显微镜利用这一效应，通过检测反射光偏振状态的变化，将磁畴分布转换为光学衬度图像，实现对磁结构的无损、可视化观测。
传统光源（如白光卤素灯）虽提供宽谱照明，但其固有的缺陷制约了显微镜的极限性能：
时间分辨率不足：机械快门响应速度慢（毫秒级），无法捕捉纳秒至微秒尺度的快速磁化动力学过程。
热漂移与不稳定：光源发热导致光强和色温漂移，影响长时间测量的定量准确性和图像稳定性。
光谱噪声：宽谱光中非目标波长的成分可能引入额外的光学噪声，降低信噪比。
在磁光克尔效应显微镜的成像系统中，德国LEJ 的LQ-LED 8光源凭借其作为一款先进的八通道LED光纤光源的独特设计，成为实现高对比度磁畴观测的关键组件。这款卓越的8通道高速LED光纤光源支持高达500 kHz的独立触发频率和1 µs的最小闪光时间，能够通过TTL或SPI接口实现微秒级的精确时序控制，有效解决了传统宽谱光源在克尔显微镜应用中偏振纯度不足与响应速度慢的问题。通过从八个可自由选择的通道中灵活配置特定波长的LED进行照明，这款LQ-LED 8光源能够显著提升磁光克尔效应显微镜的成像信噪比与对比度。因此，这种高性能的八通道LED光纤光源系统在半导体制造和材料检验等严苛的克尔显微镜应用中，展现出卓越的稳定性与灵活性，使LQ-LED 8光源成为推动该领域技术发展的有力工具。
LEJ LQ-LED 8 光源系统的核心技术参数解析
LQ-LED 8光源的核心特性可归纳如下
-高速触发与切换能力
关键参数：最大切换频率 500 kHz，最小闪光时间 1 µs，支持每通道独立的TTL或SPI触发。
技术意义：此性能将克尔显微镜的照明控制从机械时代带入电子时代。用户可通过外部信号（如与电磁铁驱动电流同步）精确控制每一帧甚至子帧曝光的光源波长与时序，为研究磁场脉冲诱导的磁畴成核、畴壁运动等超快过程（时间分辨率达微秒级）提供了可能。这远优于传统机械快门的毫秒级限制。
-多通道光谱灵活配置
关键参数：8个独立可控的波长通道，LED类型可自由选择与排列（例如：紫外、蓝色、真绿色、转换绿色、琥珀色、红色、超白、红外等）。
技术意义：
-波长优化：不同磁性材料（如Fe, Co, Ni基合金，拓扑磁结构材料）的克尔旋转角和椭圆率具有波长依赖性。用户可为特定样品选择克尔信号最强的峰值波长LED，最大化图像衬度。
-差分成像：利用两个相近波长（如真绿与转换绿）对磁信号响应细微差异的特性，可以进行差分成像，有效抑制非磁性表面形貌造成的背景噪声，凸显纯磁畴信息。
-多功能集成：一套光源可同时满足克尔成像、荧光标记物观察和普通明场照明的需求。
-精准的强度与安全性控制
关键参数：磁光克尔效应显微镜光源通过SPI接口进行每通道180级强度控制；具备过温保护和自监测功能。
技术意义：数字化的强度调节允许对样品照射区域进行均一化校准，并能在不改变相机设置的情况下优化图像动态范围。自监测与保护功能确保了在长时间自动化测量（如磁滞回线扫描成像）中系统的可靠运行。
-无振动光纤传导与适配性
关键参数：磁光克尔效应显微镜光源通过POF（塑料光纤）输出光；提供适用于Zeiss, Leica, Nikon, Olympus等主流显微镜的适配器。
技术意义：光纤传导将发热的光源引擎与显微镜光学平台物理隔离，消除了光源风扇振动对高倍率成像稳定性的影响。标准化的适配器便于系统集成。
LQ-LED 8多通道光源系统在克尔显微镜中的典型应用模式
LQ-LED 8多通道光源系统可实现以下先进应用模式：
-高衬度静态磁畴成像：选择单色性好的LED（如红色632nm或蓝色455nm），通过窄带照明减少色差，结合180级强度精细调节，获得边界清晰、衬度最优的静态磁畴图像。
-时间分辨磁畴动力学研究：利用500kHz的高速触发能力，实现“频闪照明”。例如，在施加一个周期性磁场脉冲的同时，令光源仅在脉冲后某个特定延迟时间点发出一个微秒级闪光，由相机捕捉该瞬间的磁畴状态。通过扫描延迟时间，即可重建出磁畴翻转或畴壁运动的完整动态过程电影。
-多模态与差分磁成像：配置不同波长的LED通道，在一次实验中对同一区域快速切换照明波长，分别采集不同光谱响应下的克尔图像，用于材料磁光特性的光谱分析或进行差分处理以提升信噪比。
结论
LEJ LQ-LED 8八通道LED光源系统以其电子化高速切换、光谱灵活可配、数字化精准控制及无振动设计。在磁光克尔效应显微镜的成像系统中，LQ-LED 8光源凭借其八通道LED光纤光源的独特设计，成为实现高对比度磁畴观测的关键组件。这款8通道高速LED光纤光源支持高达500kHz的独立触发频率，能够通过TTL或SPI接口实现微秒级的精确时序控制，有效解决了传统宽谱光源在克尔显微镜中偏振纯度不足的问题。通过选择特定波长的LED进行照明，LQ-LED 8光源显著提升了磁光克尔效应显微镜的成像信噪比，使其在半导体制造和材料检验等严苛应用中展现出卓越的稳定性与灵活性
随着自旋电子学、拓扑磁学等领域对纳米尺度、皮秒时间尺度磁现象观测需求的不断增长，类似LQ-LED 8这样的高性能、全数字化光源将与高速相机、精密磁场控制系统深度集成，共同推动克尔显微镜向更高时空分辨率、更高灵敏度、更智能化的方向发展。
