作者：李zx 时间：2026-05-28
英国Leysop的方解石格兰-泰勒偏振器（Glan-Taylor Polarizers），通过格兰-泰勒设计可打造出高消光比、低反射损耗、高功率承载能力的格兰棱镜。格兰-泰勒偏光镜特别适用于激光的偏振处理，同时格兰偏振棱镜还具备无透射偏折、无偏移，且可对宽光谱范围的光进行偏振处理的额外优势。英格兰Leysop供应的格兰泰勒偏振器孔径范围为10–30毫米，格兰泰勒棱镜（Glan-Taylor Prism）侧面均为标准精磨工艺处理，充分散射内部反射的S偏振态，可根据订单需求镀制增透膜。
针对高功率应用场景，英格兰Leysop建议格兰泰勒偏振器（Glan-Taylor Polarizers）选配单侧或双侧抛光侧出口，以便将被截止的偏振态导出格兰泰勒偏振器。方解石格兰-泰勒偏振器采用的标准界面角，使其可在0.25–1.2μm的透射波段内稳定工作，也可根据订单需求定制特殊界面角，适配方解石格兰-泰勒偏振器0.2–2.5μm透射窗口内的其他工作波长。
格兰棱镜光学表面抛光精度可达λ/4@633nm，可根据订单需求镀制增透膜，通常推荐使用单层四分之一波长的MgF2涂层。。

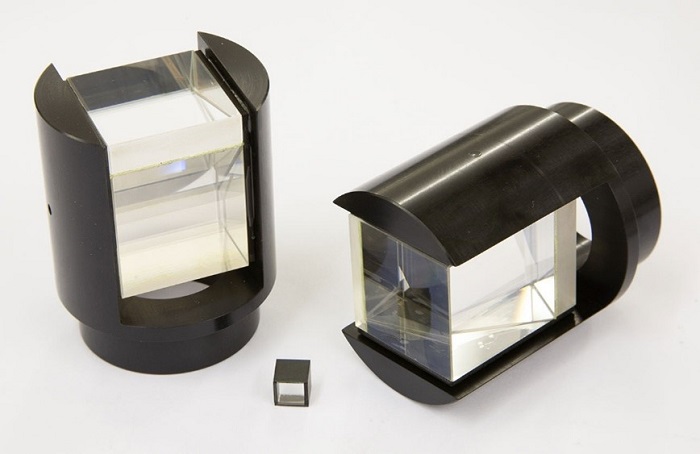

格兰偏振棱镜可按需选配黑色阳极氧化铝开式圆柱形安装座，用于保护格兰泰勒棱镜并方便器件的安装固定。
格兰-泰勒偏光镜利用方解石的高双折射特性实现偏振态分离：寻常光发生全内反射，而非常光因入射角未超过临界角，可穿过空气隙（为便于清晰展示，本文中对空气隙做放大处理）进入第二块同规格棱镜，并继续向前透射。由于非常光在界面处的入射角接近布儒斯特角，格兰-泰勒偏光镜的插入损耗相对较低，仅略高于典型的胶合型偏振器设计。
英格兰Leyso格兰泰勒棱镜（Glan-Taylor Prism）特点
-空气隙结构设计
-高功率承载能力
-宽光谱透射范围
-高消光比
-可选增透膜配置
-可选圆柱形安装座
-低波前畸变
格兰棱镜（Glan-Taylor Polarizers）参数
偏振器型号
GT10
GT12
GT15
GT18
GT20
GT25
GT30
标称孔径（mm）
10
12
15
18
20
25
30
有效孔径（mm）
9
11
14
17
19
24
29
无安装座宽度（mm）
12
14
17
20
22
27
32
无安装座高度（mm）
10
12
15
18
20
25
30
长度（mm，公差±1）
11
15
18
21
24
透射波段
0.2-2.5μm
消光比
10-5
10-5
10-5
10-6
10-6
10-6
10-6
无镀膜透射率
~88%
镀膜峰值透射率
~94%
最大光束偏移
3min
3min
3min
2min
2min
2min
2min
脉冲最大光功率（抛光侧出口）
300MW/cm-2(脉宽＜10ns)
连续波最大光功率（抛光侧出口）
300W/cm2
安装座直径（mm）
25
25
35
35
35
50
50
注：本规格参数仅供参考。
可根据尺寸、侧出口数量、增透膜规格、是否选配安装座定制，型号编码规则为：GTXX-SY-ARZZZZ-M
格兰偏振棱镜（Glan-Taylor Prism）编码释义：
XX=10、12、15、18、20、25、30（对应标称孔径，单位：mm）
Y=0（无侧出口）、1（单侧出口）、2（双侧出口）
ZZZZ=增透膜中心波长（单位：nm，无镀膜则标注0000）
M=选配安装座（标注M），无安装座则省略该标识
