作者：肖zy 时间：2026-06-10
渥拉斯顿棱镜WPPB/WPPC系列可将入射光分束为两束偏振方向互相垂直的线偏振光，出射光束与入射光轴成特定分离角。材料可选α-BBO（190–3500nm，消光比<5×10⁻⁶，分离角190nm处27°）或方解石（350–2300nm，消光比<5×10⁻⁵，分离角350nm处22.5°），沃斯顿晶体偏振棱镜表面镀MgF₂单层防反射膜。适用于光谱分析、偏振成像、双光束干涉等科研与工业场景，支持指定波长定制。
渥拉斯顿棱镜是将入射光分成2个偏振方向互相垂直的直线偏光的器件。出射光束与入射光轴会成某一分离角度。不同的偏光方向，光束偏离的方向相反。表面镀了单层防反射膜，透过率高。
西格玛光机渥拉斯顿偏光镜产品信息
-可提供入射角的容许范围更宽的格兰激光棱镜（GLPB/GLP)，以及可用于高功率激光的格兰激光棱镜（GLPB/GLP)。
-承接无光学膜，或镀对应指定波长的防反射膜的订制产品。详情请咨询。
Optosigma渥拉斯顿棱镜WPPB/WPPC注意事项：
-改变入射角，其透过光的消光比会随之变化。
-波长不同，其分离角度也不一样。请确认分离角-波长特性曲线。
-方解石是天然晶体，产品之间也许会存在质量差异或个体差。
Optosigma渥拉斯顿偏光镜/沃斯顿棱镜共同参数指标：
|
指标项 |
参数说明 |
|
材料 |
α-BBO, 方解石 |
|
光轴偏移 |
< 3′（3 角分） |
|
波面精度 |
λ/4 |
|
光学膜 |
MgF₂单层防反射膜 |
|
激光损伤阈值 |
0.3 J/cm²（脉冲宽 10 ns） |
|
表面质量 |
20-10（划痕 - 麻点标准） |
|
外框材料 |
铝合金，表面处理：黑色氧化 |
西格玛光机沃斯顿晶体偏振棱镜参数表
α-BBO材料
|
型号 |
适用波长 (nm) |
消光比 |
分离角 190nm (°) |
分离角 800nm (°) |
分离角 3500nm (°) |
φA (mm) |
φD×L (mm) |
|
WPPB-06-14SN |
190~3500 |
<5×10−6 |
27 |
16 |
17 |
φ6 |
15×14 |
|
WPPB-08-16SN |
190~3500 |
<5×10−6 |
27 |
16 |
17 |
φ8 |
25.4×16 |
|
WPPB-10-18SN |
190~3500 |
<5×10−6 |
27 |
16 |
17 |
φ10 |
25.4×18 |
|
WPPB-15-23SN |
190~3500 |
<5×10−6 |
27 |
16 |
17 |
φ15 |
30×23 |
|
WPPB-20-28SN |
190~3500 |
<5×10−6 |
27 |
16 |
17 |
φ20 |
38×28 |
方解石材料
|
型号 |
适用波长 (nm) |
消光比 |
分离角 350nm (°) |
分离角 980nm (°) |
分离角 2300nm (°) |
φA (mm) |
φD×L (mm) |
|
WPPC-08-16SN |
350~2300 |
<5×10−5 |
22.5 |
19 |
16.7 |
φ8 |
25.4×16 |
|
WPPC-15-23SN |
350~2300 |
<5×10−5 |
22.5 |
19 |
16.7 |
φ15 |
30×23 |
|
WPPC-20-28SN |
350~2300 |
<5×10−5 |
22.5 |
19 |
16.7 |
φ20 |
38×28 |

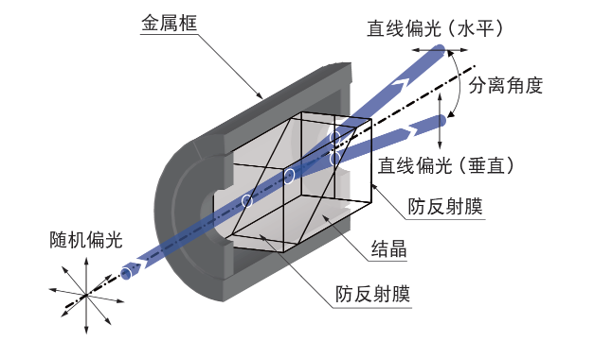

西格玛光机渥拉斯顿偏光镜功能说明图：

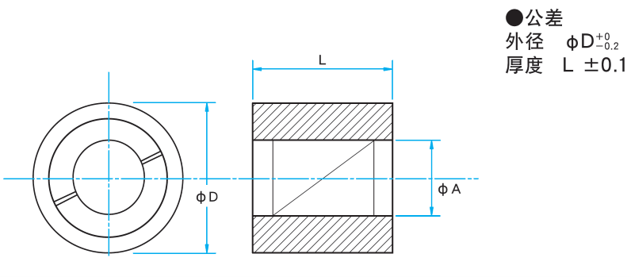

Optosigma沃斯顿晶体偏振棱镜/沃斯顿棱镜外形图：

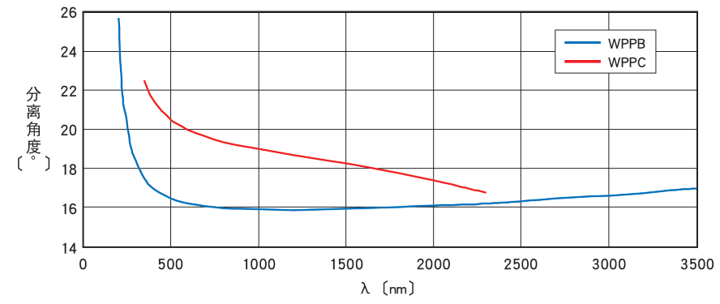

渥拉斯顿偏光镜/沃斯顿棱镜分离角-波长特性曲线图：
