YHSQ系列谐波分光镜，YHS系列高调波分离器，西格玛光机谐波分束镜反射266/355，透射532/1064

作者：李zx 时间：2026-07-13

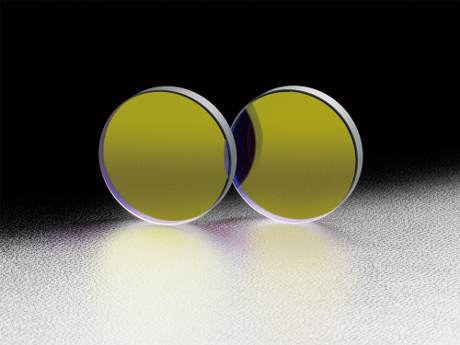

OptoSigma西格玛光机YHS、YHSQ系列高调波分离器规格参数。Nd:YAG谐波分光镜依据波长，分离或合成YAG激光（1064nm）与谐波转换后激光（266nm，355nm，532nm）时使用。YHSQ和YHS系列谐波分光镜可以用于高能量密度的激光，谐波分离器拥有优秀的反射率，谐波分束镜常用于激光打标、切割、测距、科研实验等各类激光光路系统搭建场景。

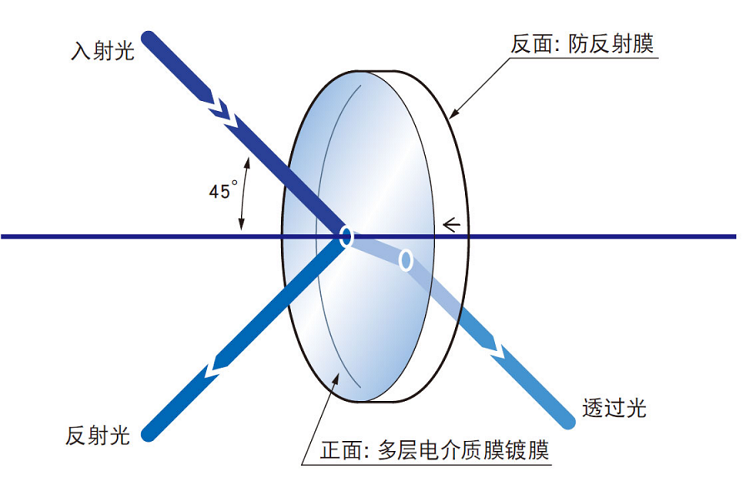

YHS、YHSQ系列高调波分离器使用了熔融石英材质基片，正面镀膜使用了多层电介质膜，反面镀膜使用了防反射膜。西格玛光机的Nd:YAG谐波分光镜由于使用多层电介质膜，膜系没有吸收，也可用于高能量密度的激光，并且是是平板型设计，也可用于大口径的激光。谐波分束镜拥有99.2%以上的高反射率（双波长产品98%以上），分离反射波段和透过波段。

除此之外，Optosigma还可以承接定制不同于规格品的指定波长分光特性的高调波分离器，欢迎向我们咨询申请定制。如果对于谐波分离器有保证反射波面精度或透过波面精度有更精确的要求时，请联系我们。

需要注意的是，由于基板的折射率和厚度的作用，透过光的光路相对于入射光平行移动数mm。用于45°之外的入射角时，透过率，反射率波长特性会变化。使用谐波分束镜时请把基板侧面的箭头符号指定的那面作为反射面使用，如果在反面一侧反射时，可能会产生光量损失或鬼影。谐波分离器透过光中几乎不混有反射波长的光线，但反射光会混有透过波长的光线。（5%〜15%）。高调波分离器透过率的波长特性随激光的偏光方向变化。技术指标表示的是P偏光和S偏光的平均值。请在确认激光实际的偏光方向后使用这些元件。技术指标的透过率是用P偏光和S偏光的平均值来表示的。

Optosigma西格玛光机YHS/YHSQ系列谐波分光镜共同指标：

材质	YHS：BK7 YHSQ：合成石英
基板面型精度	λ/10
镀膜	正面：多层电介质膜反面：防反射膜
入射角度	45°
平行度	＜5″
表面质量	10-5
有效直径	外径的90%

YHSQ/YHS系列Nd:YAG谐波分光镜规格参数：

266nm反射, 532・1064nm透过用
型号	外径 φD	厚度 t	材质	266nm反射率 (P偏光和S偏光的平均值)	532・1064nm透过率 (P偏光和S偏光的平均值)	激光损伤阈值※
YHSQ-25.4C05-266	φ25.4mm	5mm	合成石英	＞99.2%	＞95%	2J/cm2
YHSQ-30C05-266	φ30mm	5mm	合成石英	＞99.2%	＞95%	2J/cm2
YHSQ-50C08-266	φ50mm	8mm	合成石英	＞99.2%	＞90%	2J/cm2

※激光脉冲宽10ns、重复频率20Hz

266・355nm反射, 532・1064nm透过用
型号	外径 φD	厚度 t	材质	266・355nm反射率 (P偏光和S偏光的平均值)	532・1064nm透过率 (P偏光和S偏光的平均值)	激光损伤阈值※
YHSQ-25.4C05-266/355	φ25.4mm	5mm	合成石英	＞98%	＞90%	2J/cm2(@266nm) 5J/cm2(@355nm)
YHSQ-30C05-266/355	φ30mm	5mm	合成石英	＞98%	＞90%	2J/cm2(@266nm) 5J/cm2(@355nm)
YHSQ-50C08-266/355	φ50mm	8mm	合成石英	＞98%	＞90%	2J/cm2(@266nm) 5J/cm2(@355nm)

※激光脉冲宽10ns、重复频率20Hz

355nm反射、532・1064nm透过用
型号	外径 φD	厚度 t	材质	355nm反射率 (P偏光和S偏光的平均值)	532・1064nm透过率 (P偏光和S偏光的平均值)	激光损伤阈值※
YHS-25.4C05-355	φ25.4mm	5mm	BK7	＞99.5%	＞85%	5J/cm2
YHS-30C05-355	φ30mm	5mm	BK7	＞99.5%	＞85%	5J/cm2
YHS-50C08-355	φ50m	8mm	BK7	＞99.5%	＞85%	5J/cm2
YHSQ-25.4C05-355	φ25.4mm	5mm	合成石英	＞99.5%	＞85%	5J/cm2
YHSQ-30C05-355	φ30mm	5mm	合成石英	＞99.5%	＞85%	5J/cm2
YHSQ-50C08-355	φ50m	8mm	合成石英	＞99.5%	＞85%	5J/cm2

※激光脉冲宽10ns、重复频率20Hz

532nm反射, 1064nm透过用
型号	外径 φD	厚度 t	材质	532nm反射率 (P偏光和S偏光的平均值)	1064nm透过率 (P偏光和S偏光的平均值)	激光损伤阈值※
YHS-25.4C05-532	φ25.4mm	5mm	BK7	＞99.5%	＞95%	8J/cm2
YHS-30C05-532	φ30mm	5mm	BK7	＞99.5%	＞95%	8J/cm2
YHS-50C08-532	φ50mm	8mm	BK7	＞99.5%	＞95%	8J/cm2
YHSQ-25.4C05-532	φ25.4mm	5mm	合成石英	＞99.5%	＞95%	8J/cm2
YHSQ-30C05-532	φ30mm	5mm	合成石英	＞99.5%	＞95%	8J/cm2
YHSQ-50C08-532	φ50mm	8mm	合成石英	＞99.5%	＞95%	8J/cm2

※激光脉冲宽10ns、重复频率20Hz

1064nm反射, 532nm透过用
型号	外径 φD	厚度 t	材质	1064nm反射率 (P偏光和S偏光的平均值)	532nm透过率 (P偏光和S偏光的平均值)	激光损伤阈值※
YHS-25.4C05-1064	φ25.4mm	5mm	BK7	＞99.5%	＞90%	20J/cm2
YHS-30C05-1064	φ30mm	5mm	BK7	＞99.5%	＞90%	20J/cm2
YHS-50C08-1064	φ50mm	8mm	BK7	＞99.5%	＞90%	20J/cm2
YHSQ-25.4C05-1064	φ25.4mm	5mm	合成石英	＞99.5%	＞90%	20J/cm2
YHSQ-30C05-1064	φ30mm	5mm	合成石英	＞99.5%	＞90%	20J/cm2
YHSQ-50C08-1064	φ50mm	8mm	合成石英	＞99.5%	＞90%	20J/cm2

※激光脉冲宽10ns、重复频率20Hz
