声光调制器中的一大分类声光偏转器（AOD）利用声光相互作用，以高速精确控制和引导激光束，实现快速、非机械式的光束扫描，广泛应用于量子技术、激光加工、生物医学及其他诸多领域。光束位置的变化通过改变射频频率来实现。
作为全球领先的声光器件/声光调制器制造商，AA Opto-Electronic 凭借逾四十年的技术积淀与完整的自主供应链，推出了DTS系列高分辨率声光偏转器/高分辨率AOD。该系列采用 TeO2（二氧化碲）晶体及剪切波模式工作，具有大扫描角度、高分辨率以及最大可达 7.5 mm 的大通光孔径。扫描角度是指衍射光束能够扫过的最大角度范围，而分辨率则表示该AOD/ AODF能够寻址的不同偏转方向的数量。

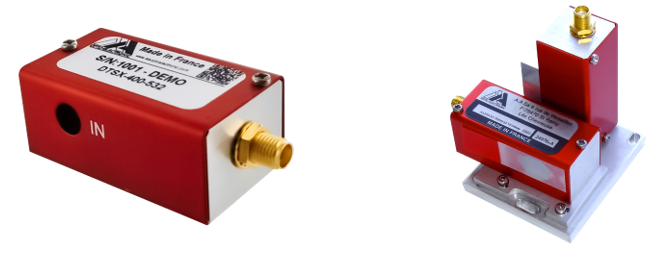

图：法国AA Opto-Electronic的高分辨率声光偏转器/高分辨率AOD/AA声光偏转器/AODF实物图
搭配相应的射频驱动器，该系列 AOD 能够提供高精度与高准确度，满足光镊、生物医学诊断等绝大多数应用场景的需求。产品提供一轴（1-axis）和两轴（2-axis）两种配置，其中两轴版本由两个互相正交组装的偏转器构成，以实现二维扫描。
|
参数 |
数值 |
单位 |
|
|
材料 – 声波模式 – 声速 |
TeO2 [S] - 650 |
m/s |
|
|
工作波长（λ）* |
可定制，范围399–1550 |
nm |
|
|
光学透过率 |
>95（每轴） |
% |
|
|
输入/输出偏振态 |
线偏振/每轴偏振方向旋转90° |
||
|
上升/下降时间（Tr） |
1 |
µs/mm |
|
|
存取时间（Ta） |
1.5 |
µs/mm |
|
|
衍射效率 |
1轴 |
>70 |
% |
|
2轴 |
>40, 标称50 |
|
|
|
输入阻抗 |
50 |
W |
|
|
电压驻波比（VSWR） |
< 1.2:1 |
|
|
|
重量 |
标称60 |
g |
|
|
封装形式 |
1轴 |
IN PRO 163 |
|
|
2轴 |
标准 IN PRO 161/紧凑型 IN PRO 180 |
|
|
|
工作温度（非冷凝） |
+10至+40 |
°C |
|
|
存储温度（非冷凝） |
-20至+50 |
°C |
|
|
RoHS 合规性 |
是 |
|
|
*工作波长需另行指定。
高分辨率声光偏转器/高分辨率AOD/ AA声光偏转器型号列表：
可分辨光斑数（或分辨率TDF）：声光偏转器的信息处理容量。它决定了在给定扫描角度范围内，能够独立寻址的光斑个数，等价于扫描线的“像素数”。
扫描角度（mrad/mrad²）：声光偏转器的视场范围。它表示光束能被偏转的最大机械角度（通常以毫弧度mrad 为单位）。扫描角越大，光束能覆盖的目标区域越宽。
|
型号 |
波长（nm） |
版本 |
可分辨光斑数（或分辨率TDF） |
扫描角度（mrad/mrad²） |
|
DTSX-xx |
其他 |
一轴 |
待定 |
待定 |
|
DTSXY-xx |
其他 |
二轴 |
待定 |
待定 |
|
DTSX-A6-1550 |
1550 |
一轴 |
138 |
43 |
|
DTSXY-A6-1550 |
1550 |
二轴 |
138 x 138 |
43 |
|
DTSX-A6-1450 |
1450 |
一轴 |
138 |
40 |
|
DTSXY-A6-1450 |
1450 |
二轴 |
138 x 138 |
40 |
|
DTSX-400-1064 |
1064 |
一轴 |
276 |
49 |
|
DTSXY-400-1064 |
1064 |
二轴 |
276 x 276 |
49 |
|
DTSX-400-1030 |
1030 |
一轴 |
276 |
48 |
|
DTSXY-400-1030 |
1030 |
二轴 |
276 x 276 |
48 |
|
DTSX-400-1010 |
1010 |
一轴 |
276 |
21 |
|
DTSXY-400-1010 |
1010 |
二轴 |
276 x 276 |
21 |
|
DTSX-400-980 |
980 |
一轴 |
304 |
50 |
|
DTSXY-400-980 |
980 |
二轴 |
304 x 304 |
50 |
|
DTSX-400-935 |
930±15 |
一轴 |
304 |
47 |
|
DTSXY-400-900 |
907.5±7.5 |
二轴 |
304 x 304 |
46 |
|
DTSXY-400-935 |
930±15 |
二轴 |
304 x 304 |
47 |
|
DTSX-400-900 |
907.5±7.5 |
一轴 |
304 |
46 |
|
DTSXY-400-850 |
851±1 |
二轴 |
332x332 |
47 |
|
DTSX-400-850 |
851±1 |
一轴 |
332 |
47 |
|
DTSXY-400-800 |
800±20 |
二轴 |
332x332 |
44 |
|
DTSX-400-780 |
780±15 |
一轴 |
332 |
43 |
|
DTSX-400-800 |
800±20 |
一轴 |
332 |
44 |
|
DTSXY-400-780 |
780±15 |
二轴 |
332x332 |
43 |
|
DTSX-400-770 |
770 |
一轴 |
332 |
43 |
|
DTSXY-400-770 |
770 |
二轴 |
332x332 |
43 |
|
DTSX-400-760 |
759 |
一轴 |
332 |
42 |
|
DTSXY-400-760 |
759 |
二轴 |
332x332 |
42 |
|
DTSXY-400-730 |
735±5 |
二轴 |
350x350 |
43 |
|
DTSX-400-730 |
735±5 |
一轴 |
350 |
43 |
|
DTSX-400-698 |
701.5±3.5 |
一轴 |
460 |
54 |
|
DTSXY-400-698 |
701.5±3.5 |
二轴 |
460x460 |
54 |
|
DTSXY-400-935 |
930±15 |
二轴 |
304x304 |
47 |
|
DTSX-400-900 |
907.5±7.5 |
一轴 |
304 |
46 |
|
DTSXY-400-850 |
851±1 |
二轴 |
332x332 |
47 |
|
DTSX-400-850 |
851±1 |
一轴 |
332 |
47 |
|
DTSXY-400-800 |
800±20 |
二轴 |
332x332 |
44 |
|
DTSX-400-780 |
780±15 |
一轴 |
332 |
43 |
|
DTSX-400-800 |
800±20 |
一轴 |
332 |
44 |
|
DTSXY-400-780 |
780±15 |
二轴 |
332x332 |
43 |
|
DTSX-400-770 |
770 |
一轴 |
332 |
43 |
|
DTSXY-400-770 |
770 |
二轴 |
332x332 |
43 |
|
DTSX-400-760 |
759 |
一轴 |
332 |
42 |
|
DTSXY-400-760 |
759 |
二轴 |
332x332 |
42 |
|
DTSXY-400-730 |
735±5 |
二轴 |
350x350 |
43 |
|
DTSX-400-730 |
735±5 |
一轴 |
350 |
43 |
|
DTSX-400-698 |
701.5±3.5 |
一轴 |
460 |
54 |
|
DTSXY-400-698 |
701.5±3.5 |
二轴 |
460x460 |
54 |
|
DTSX-400-689 |
689 |
一轴 |
460 |
53 |
|
DTSXY-400-689 |
689 |
二轴 |
460x460 |
53 |
|
DTSX-400-640 |
640±7 |
一轴 |
460 |
49 |
|
DTSXY-400-610 |
608±2 |
二轴 |
460x460 |
46 |
|
DTSXY-400-640 |
640±7 |
二轴 |
460x460 |
49 |
|
DTSX-400-610 |
608±2 |
一轴 |
460 |
46 |
|
DTSXY-400-594 |
594 |
二轴 |
460x460 |
45 |
|
DTSX-400-556 |
556±6 |
一轴 |
460 |
42 |
|
DTSX-400-594 |
594 |
一轴 |
460 |
45 |
|
DTSXY-400-556 |
556±6 |
二轴 |
460x460 |
42 |
|
DTSX-400-532 |
532 |
一轴 |
460 |
40 |
|
DTSXY-400-532 |
532 |
二轴 |
460x460 |
40 |
|
DTSXY-400-515 |
515 |
二轴 |
460x460 |
39 |
|
DTSX-400-515 |
515 |
一轴 |
460 |
39 |
|
DTSXY-400-488 |
488 |
二轴 |
460x460 |
37 |
|
DTSX-400-488 |
488 |
一轴 |
460 |
37 |
|
DTSXY-400-478 |
478±2 |
二轴 |
460x460 |
36 |
|
DTSX-400-478 |
478±2 |
一轴 |
460 |
36 |
|
DTSXY-400-458 |
458 |
二轴 |
460x460 |
35 |
|
DTSX-400-458 |
458 |
一轴 |
460 |
35 |
|
DTSXY-400-445 |
445 |
二轴 |
460x460 |
34 |
|
DTSX-400-445 |
445 |
一轴 |
460 |
34 |
|
DTSXY-400-420 |
420 |
二轴 |
460x460 |
32 |
|
DTSX-400-420 |
420 |
一轴 |
460 |
32 |
|
DTSXY-400-405 |
405 |
二轴 |
415x415 |
28 |
|
DTSX-400-405 |
405 |
一轴 |
415 |
28 |
|
DTSXY-400-399 |
399 |
二轴 |
460x460 |
32 |
|
DTSX-400-399 |
399 |
一轴 |
460 |
32 |

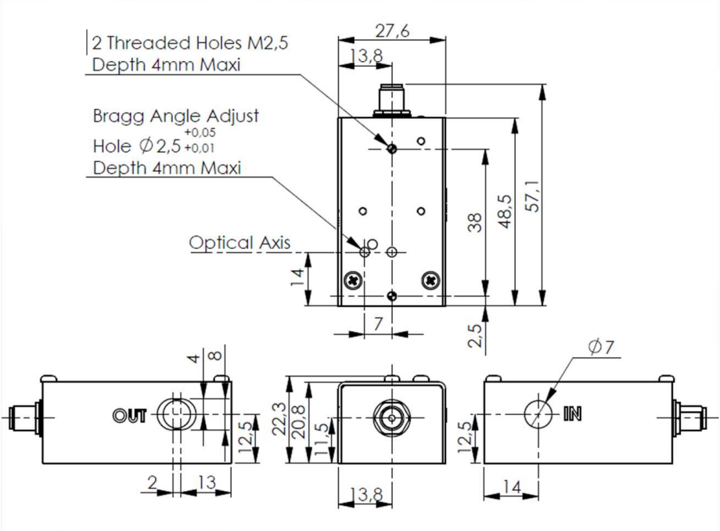

尺寸图：一轴，尺寸为163毫米

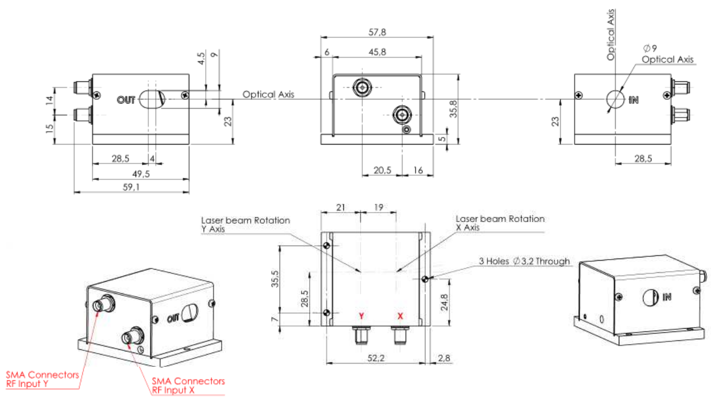

尺寸图：两轴标准，尺寸为161毫米

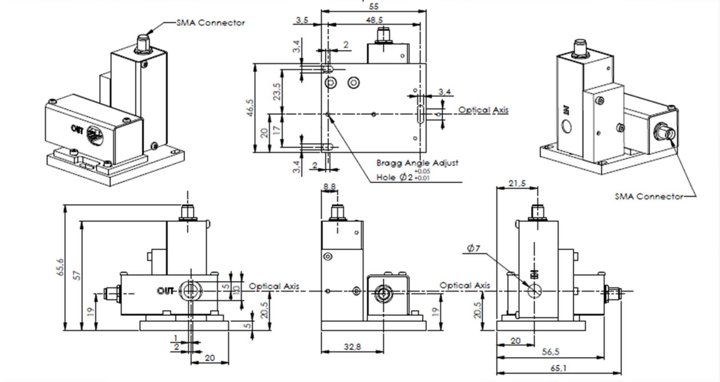

尺寸图：两轴紧凑型，尺寸为180毫米
