Spectrogon罗兰型凹面光栅的介绍，RoC-213,-100,-750,-999

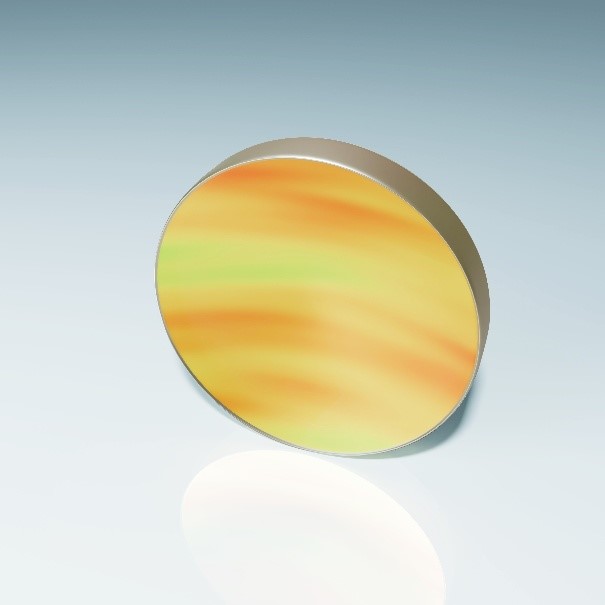

Spectrogon是瑞典一家专注光学薄膜、滤光片与全息衍射光栅的老牌制造商，核心服务精密测量与激光应用市场，以高稳定性、高损伤阈值与低杂散光著称。瑞典Spectrogon罗兰型凹面光栅（Concave Gratings Rowland Type）是全息制造的罗兰圆光栅，特点是既衍射又聚焦、杂散光极低、无需额外聚焦镜，广泛用于从紫外到近红外的紧凑型光谱仪等。

在订购瑞典Spectrogon罗兰型凹面光栅时，请使用以下示例格式：

C 1800 Ø63.5xThk12.5 190-400 (TM+TE)/2 (-1) deviation angle 10°, RoC -750 mm

- C表示凹形光栅

- 1800表示凹槽密度，即每毫米单位内的凹槽数量

- W指的是与光栅凹槽平行的空白尺寸，单位为mm

- H指的是与光栅凹槽垂直的空白尺寸，单位为mm。

- Ø是以毫米为单位的直径

- 这里的“Thk”指的是材料的中心厚度，单位为mm

- 理想的优化范围在190-400nm之间,也可以指定特定的波长或波长范围，以实现最佳效果

- (TM+TE)/2 (-1) 是所需的偏振状态，也是光栅应针对其进行优化的衍射级。也可指定TE或TM

- 恒定的偏角为10°（|α°–β°|），这是光栅需要优化的配置，也可以指定恒定的入射角α°

- W、H、直径的标准公差范围如下：厚度±0.2mm，直径±0.5mm，CA值应大于坯料直径的90%。

目前有售的瑞典Spectrogon罗兰型凹面光栅基底：

罗兰凹面光栅Concave Gratings Rowland Type：

这种光栅是经典意义上的凹面光栅的全息对应物，由罗兰在19世纪发明，罗兰凹面光栅具有直的凹槽，这些凹槽在凹面的弦上分布均匀。

罗兰圆Rowland circle

这些罗兰凹面光栅(Concave Gratings Rowland Type)用于基于Rowland圆形的光栅装置中，所谓Rowland圆，指的是其直径等于光栅的曲率半径的圆。如果入口狭缝位于Rowland圆上，那么光谱焦点也会落在该圆上。

如果 R 是曲率半径，而α和β分别表示入射角和衍射角，那么：

LA=Rcosα

LB=Rcosβ

其中，LA和LB分别表示光栅中心到入口狭缝以及光谱焦点之间的距离。

分辨率Good resolution

除了散光之外，罗兰圆上所有点的畸变都较小，这使得这种光栅适用于广泛的光谱范围。

由于所有衍射峰都集中在罗兰圆上，因此可以在不同的衍射峰上进行同时测量。

极低的杂散光Extremely low stray light

Spectrogon 公司的 Rowland 全息光栅采用与我们的低漂移光平面光栅相同的专有制造技术来生产。

效率高 Good efficiency

全息光栅的正弦波状槽形结构比三角形光栅具有更好的性能。虽然三角形光栅在光栅中心处的效率较高，但光栅表面的其他部分则处于“非聚焦”状态，因此效率较低。

精确的槽频率Accurate groove frequency

在光栅中心，槽的频率精度达到了±0.2grooves/mm，与标称值非常接近。光栅的制造过程中采用了光学平整的波前进行全息曝光，从而确保了槽的整齐排列和平行度。
