作者：李zx 时间：2026-08-19
MHI系列二维同轴镜架是西格玛光机一款中心对齐两轴光学调整架。MHI系列同轴镜架是即使反射镜的厚度有变化，其反射面位置也保持在立柱中心不变的同轴镜架。FM系列柔性铰链二维可调镜架则是Optosigma的2处采用了柔性铰链的不锈钢材三板式镜架挠性镜架，结构简单稳定，最适合用于设备集成。

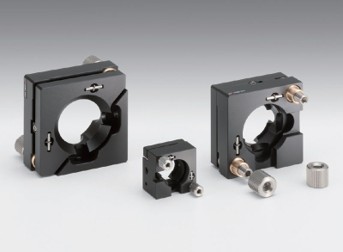

MHI系列同轴镜架：
MHI系列中心对齐两轴光学调整架反射镜的反射面位置和立柱中心位置一致，即使改变反射镜入射角度为45°时，反射面的位置仍不偏离原来的光轴。因为有一个方向可以使用透过光束，所以MHI系列二维同轴镜架也可用作分光镜镜架。镜架的固定，既可用附属的M4低头螺钉从上方固定，也可使用M6的立柱固定。（从上方固定MHI-12.7时使用M3低头螺钉，从下方固定时使用M4的立柱。）利用镜架的定位孔（φ3H7）可安装定位销，便于将反射镜安装在设计时预定的位置上。（MHI-12.7的定位孔为φ2H7）。

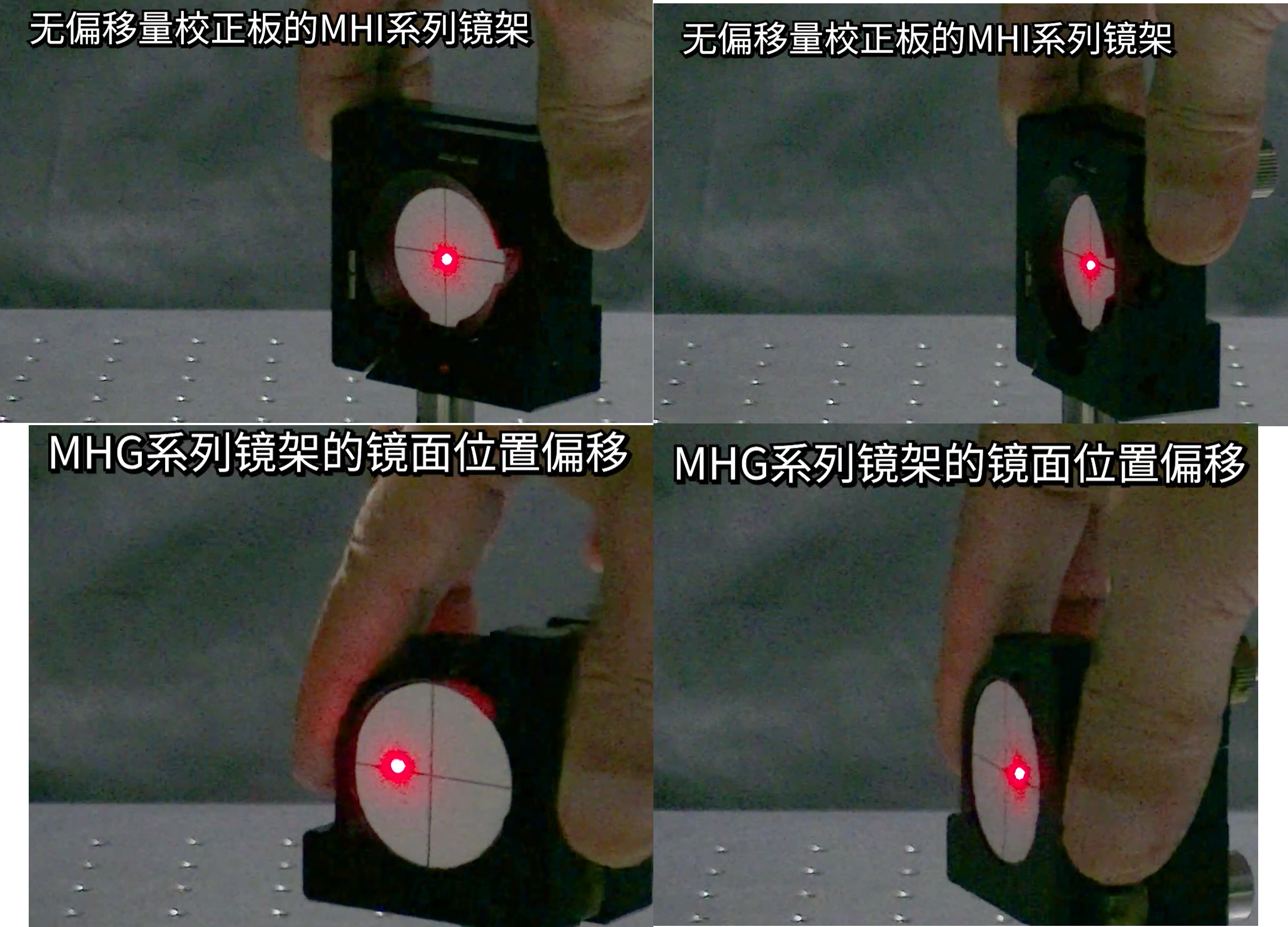

下方图示展示了旋转镜架时的光斑情况。MHI系列旋转镜架时即使镜片厚度不同，也能保证反射面与立柱中心位置一致。其他系列镜架的安装孔中心与镜面之间存在位置偏移，所以以安装孔中心为基准进行旋转调节时，会导致光束照射位置发生变化。
MHI系列同轴镜架注意事项：
-使用低头内六角螺栓固定MHI-12.7时，其最大可调范围为俯仰±1°，方位±2°。
-使用六角扳手固定MHI-12.7时，可能会发生和镜片的干涉的。此时，请转动调节钮稍改变镜片的位置后完成固定。
-选用M4低头螺栓固定时，大约有±1mm的富裕空间。

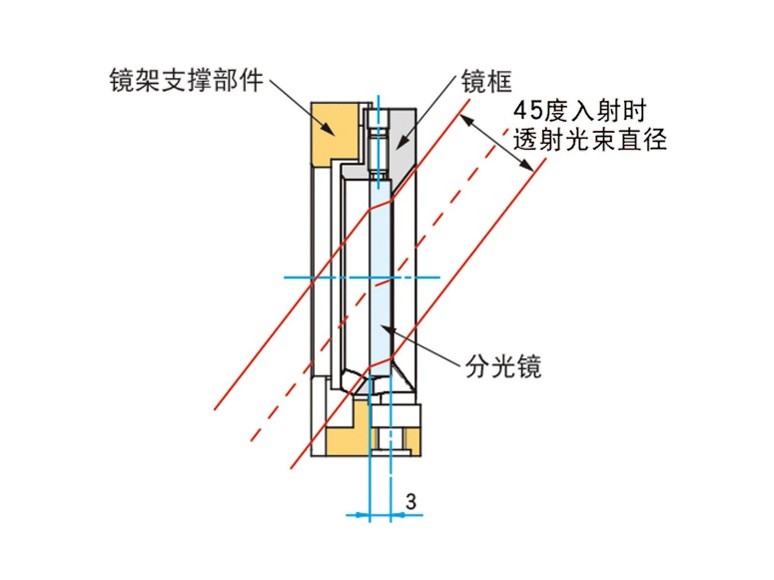

MHI系列二维同轴镜架剖面图
西格玛光机MHI系列中心对齐两轴光学调整架规格型号：
|
型号 |
适用外径 ΦA[mm] |
适用厚度 [mm] |
有效直径 [mm] |
45°入射时 |
调整范围 |
分辨率 |
自重 [kg] |
|||
|
反射光束直径[mm] |
透射光束直径[mm] |
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
|||||
|
MHI-12.7 |
Φ12.7 |
2~9 |
10.7 |
φ6.8 |
φ5 |
±3° |
±3° |
约0.74 |
约0.74 |
0.05 |
|
MHI-25.4 |
Φ25,Φ25.4 |
3~10 |
23 |
φ15.5 |
φ13 |
±1.5° |
±1.5° |
约0.4 |
约0.4 |
0.012 |
|
MHI-30 |
Φ30 |
3~10 |
27 |
φ18.3 |
φ15 |
±1.5° |
±1.5° |
约0.35 |
约0.35 |
0.013 |

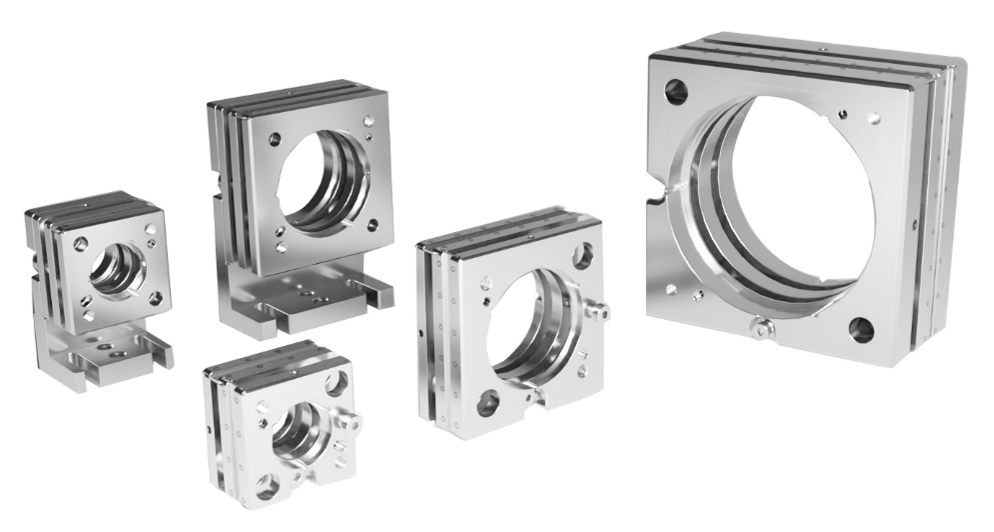

FM系列柔性铰链二维可调镜架：
FM系列镜架有2大类，一种是可在前后两个方向在光轴方向安装的方块型，另一类附带支架，其镜片表面和镜架安装面垂直，概要如下图。2个不同类型的镜架，都是使用2个M3螺钉固定。
FM挠性镜架的前板或后板都能安装镜片，而且可选从镜片的反射面侧或安装面侧进行角度调整。推荐使用镜架侧面的3处树脂螺钉固定镜片。但同时，也备有用于粘接用的φ1.5mm的工艺孔。FM的前后两面，FM-L的底部，均备有φ2mm的定位销孔。FM可挠性镜架以使用调整侧的M3(2处)螺孔和反面的M3螺孔(2处)，以及M3螺钉(2根)用通孔(φ3.3mm)安装固定。使用通孔固定时，建议使用φ4.5mm以下的小头M3螺钉。可以承接定制此柔性铰链二维可调镜架固定用底板。
FM系列柔性铰链二维可调镜注意事项：
-镜框之间的柔性铰链采用焊接工艺制造，所以侧面可见多处焊点
-固定FM-L时，需用特殊短头的L型内六角扳手。如手头只有普通扳手的话，可把镜架从支架上拆下，先把支架固定到底座后，再装回镜架部分。另外，也可将镜架部分安装到支架的另一侧，使用普通的内六角扳手和底座的安装了。
-固定镜架用M3螺钉不是附属品，需用户自己准备。
-FM和FM-L非常适用0°入射光束，但不建议用于同时要求透过的45°入射用途。
Optosigma FM系列挠性镜架规格型号：
|
型号 |
适用外径 ΦA[mm] |
适用厚度 [mm] |
有效直径 [mm] |
调整轴数 |
调整范围 |
分辨率 |
自重 [kg] |
||
|
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
||||||
|
MHI-12.7 |
Φ12.7 |
2~ |
11.4 |
2 |
±1.5° |
±1.5° |
约0.7 |
约0.7 |
0.03 |
|
FM-12.7L |
Φ12.7 |
2~ |
11.4 |
2 |
±1.5° |
±1.5° |
约0.7 |
约0.7 |
0.064 |
|
FM-25.4 |
Φ25.4 |
2~ |
24.4 |
2 |
±1.5° |
±1.5° |
约0.42 |
约0.42 |
0.069 |
|
FM-25.4L |
Φ25.4 |
2~ |
24.4 |
2 |
±1.5° |
±1.5° |
约0.42 |
约0.42 |
0.14 |
|
FM-50.8 |
Φ50.8 |
2~ |
49 |
2 |
±1.5° |
±1.5° |
约0.24 |
约0.24 |
0.375 |
