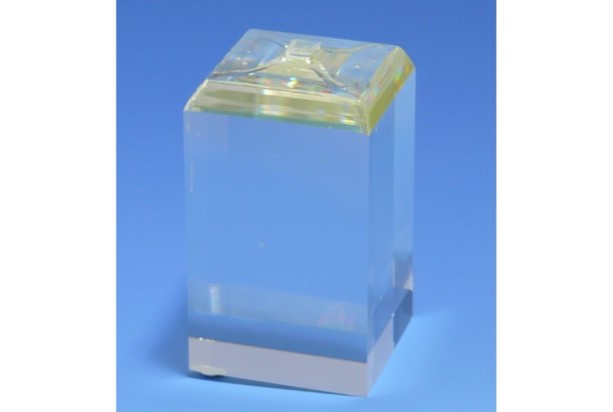

KTN钽铌酸钾晶体是高电光效应晶体，是一种面向光电应用的高性能电光晶体，化学式为KTaxNb1−xO3，X的取值范围为0~1之间。KTN晶体是一种钽铌比例可调的单晶，钽铌酸钾晶体兼具钽酸钾(KTaO3)与铌酸钾(KNbO3)的双重特性，OXIDE采用顶部籽晶法（TSSG）生长。通过温度调控，钽铌酸钾晶体的相对介电常数可突破20000，是目前已知电光效应最强的材料之一。此外，向KTN高电光效应晶体内注入电子，还可实现光束偏转功能。
KTN电光晶体规格参数：
- 化学式：KTaxNb1−xO3
- 实用透光波段：488–3500nm
- 晶体生长工艺：TSSG（顶部籽晶助熔剂法）
KTN晶体特点：
- 高电光效应晶体，电光效应位居现有材料前列
- 可通过电子注入实现光束偏转
- 兼具钽酸钾晶体(KTaO3)与铌酸钾晶体(KNbO3)的双重特性
- 可按需定制组分比例x

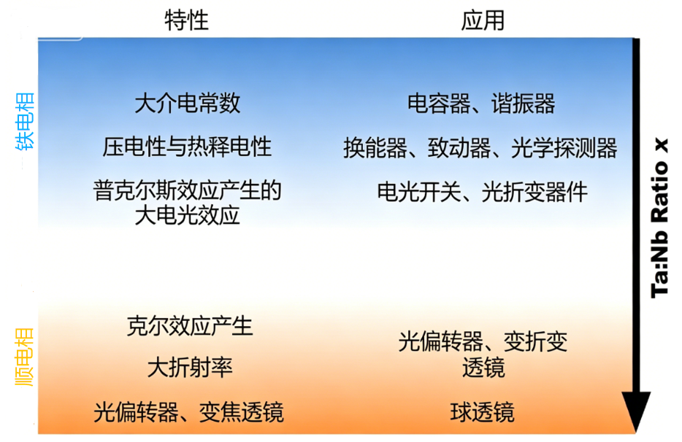

图1. 材料性能&对应应用
OXIDE钽铌酸钾电光晶体规格参数：
性能指标
参数说明
透光率
488nm~3500nm波段透光率接近100%
介电常数
与钛酸钡(BaTiO3)处于同一水平
机电耦合系数
x=0时，比钽酸锂(LiTaO3)高17倍
电光效应
普克尔效应：与电场强度成正比
克尔效应：与电场强度平方成正比
折射率
2.14~2.33

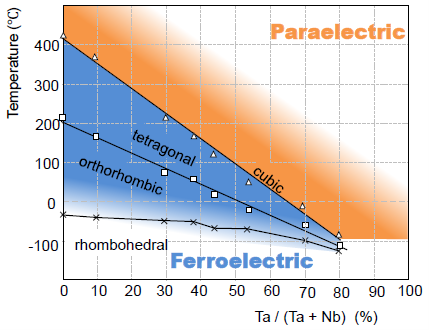

图2. KTN晶体不同浓度的随温度变化的相图
Paraelectric：顺电相；Ferroelectric：铁电相；
cubic：立方相；tetragonal：四方向；orthorhombic：正交相；rhombohedral：菱方相
KTN高电光效应晶体标准规格：
立方相与四方相之间的相变温度：TC=10∼50℃，KTaxNb1−xO3对应组分x的取值范围：0.61~0.69
OXIDE支持定制钽铌酸钾晶体特殊组分，可联系我司咨询
