IPO HPKC/HPTC系列水冷型法拉第旋转器和水冷高功率隔离器，在高入射功率下提供更高的消光比，吸收率和热光系数比HPKT/HPTG系列降低一个数量级，是针对超快激光和高功率应用的优化解决方案。水冷光隔离器系列有效避免了外部环境温度或内部热吸收产生的磁场有害干扰导致的隔离度和透射率下降，专为1000-1100nm高端市场设计。IPOptica水冷隔离器/水冷旋光器专门针对高功率损伤阈值、低吸收、低插入损耗和高隔离度等需求而设计。
HPKC/HPTC水冷隔离器/水冷旋光器主要特点
-高损伤阈值和低插入损耗，适用于高功率应用
-低热透镜效应和热退偏现象
-正交或布鲁斯特隔离光束（可应要求提供）
-水冷高功率隔离器可调输入偏振态
-1000nm波段大口径可达70mm
-水冷光隔离器可靠的质量和集成设计，适用于恶劣工作环境
-水冷设计，有效控制热效应
IPOptica HPKC/HPTC水冷法拉第旋转器，水冷法拉第隔离器典型应用
-脉冲和连续激光器的光反馈保护
-消除频率不稳定性以保护种子源
-隔离放大器产生的ASE（放大自发辐射）
IPOptica水冷法拉第旋转器/水冷法拉第隔离器规格参数
|
参数 |
规格 |
|
型号 |
HPKC/HPTC |
|
波长 |
1030nm, 1045nm, 1053nm, 1064nm (1000-1100nm) |
|
通光孔径 |
12mm, 15mm, 20mm |
|
工作波长 |
1000 ~ 1090nm |
|
旋转角度（峰值） |
45° ± 1° |
|
峰值隔离度 |
>35dB（隔离器） |
|
损伤阈值（@1064nm） |
>10J/cm² @ 10ns；>1J/cm² @ 8ps |
|
透射率 |
旋转器 >98%；隔离器 >96% |
|
储存温度范围 |
-40°C ~ 70°C |
|
可调温度范围 |
20°C ± 10°C（可定制） |
|
隔离光束指向性 |
<3 mrad |

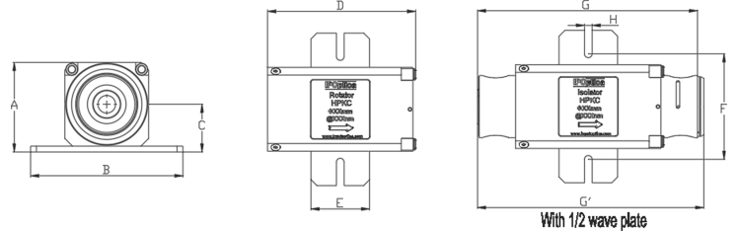

IPOptica 水冷法拉第旋转器/水冷法拉第隔离器HPKC/HPTC尺寸表
|
通光孔径 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
|
12mm/TFP |
68.4 |
110 |
36.7 |
82 |
40 |
80 |
145 |
6.5 |
|
15mm/TFP |
76.4 |
130 |
40.7 |
106 |
50 |
90 |
186 |
6.5 |
|
20mm/TFP |
88 |
130 |
46.5 |
133 |
50 |
100 |
244 |
6.6 |
|
类型 |
通光孔径 |
1030nm |
1064nm |
|
旋转器 |
12mm |
HPKC-R-12-1030 |
HPKC-R-12-1064 |
|
|
15mm |
HPKC-R-15-1030 |
HPKC-R-15-1064 |
|
|
20mm |
HPKC-R-20-1030 |
HPKC-R-20-1064 |
|
隔离器-TFP |
12mm |
HPKC-I-12-1030-000-045-TFP |
HPKC-I-12-1064-000-045-TFP |
|
|
15mm |
HPKC-I-15-1030-000-045-TFP |
HPKC-I-15-1064-000-045-TFP |
|
|
20mm |
HPKC-I-20-1030-000-045-TFP |
HPKC-I-20-1064-000-045-TFP |
