WPW系列宽带波片采用双折射树脂薄膜层压结构，接合于光学性能优异的BK7玻璃基板之间，能够在较宽波长范围内连续获得稳定的相位差。BK7材质在450nm~1100nm波段具有高透过率和良好的光学均匀性，成本适中，是可见光至近红外波段光学元件的标准基材。
宽带波片提供宽带1/2波片，宽带1/4波片两种相位延迟量，覆盖450~700nm、500~800nm、600~900nm、800~1100nm和450~1100nm五个波段，φ20mm、φ25mm、φ30mm三种直径可选。其最显著的特点在于宽带响应特性，可在单一波片下覆盖从可见光到近红外的宽谱段，解决了传统波片仅能在特定波长下工作的局限，大幅降低了多波长系统中波片更换的频率和光路重新校准的复杂度。适用于常规功率及中低功率激光系统，若用于高功率或超快激光场景，建议评估功率承受能力。
Optosigma宽波段波片/宽带波长板应用方向
基于上述特点，西格玛光机WPW系列宽带1/2波片，宽带1/4波片广泛适用于宽谱光源偏振控制、多波长激光系统、光谱分析测量、偏振方向旋转、线偏振光与圆偏振光相互转换等场景，可灵活适配于常规光学系统、可调谐激光器、光纤通信、激光加工、显微镜偏振附件及生物医学成像等领域，作为偏振管理的核心器件，有效提升系统稳定性和光路调节效率。对于高功率激光加工或飞秒激光系统等严苛场景，建议优先考虑熔融石英基材的波片产品。
西格玛光机宽带波长板/宽波段波片产品说明
-WPW系列宽带波片，线偏振光入射时，可在较宽波长范围内连续获得稳定的相位差
-采用具有双折射特性的树脂薄膜层压，接合在光学性能优异的基板之间
-根据有效波长范围不同，薄膜层数有差异，提供3层和5层两种规格
西格玛光机宽波段波片/宽带波长板共同参数指标：
|
参数项 |
规格说明 |
|
材质 |
BK7 |
|
入射角度 |
0° |
Optosigma宽带λ/2波片，宽带λ/4波片型号汇总
|
型号 |
相位差 |
适用波长 |
直径 |
厚度 |
|
WPW-20C-2M-45/70 |
λ/2 |
450～700nm |
φ20mm |
2.5mm |
|
WPW-25C-2M-45/70 |
λ/2 |
450～700nm |
φ25mm |
2.5mm |
|
WPW-30C-2M-45/70 |
λ/2 |
450～700nm |
φ30mm |
2.5mm |
|
WPW-20C-4M-45/70 |
λ/4 |
450～700nm |
φ20mm |
2.5mm |
|
WPW-25C-4M-45/70 |
λ/4 |
450～700nm |
φ25mm |
2.5mm |
|
WPW-30C-4M-45/70 |
λ/4 |
450～700nm |
φ30mm |
2.5mm |
|
WPW-20C-2M-50/80 |
λ/2 |
500～800nm |
φ20mm |
2.5mm |
|
WPW-25C-2M-50/80 |
λ/2 |
500～800nm |
φ25mm |
2.5mm |
|
WPW-30C-2M-50/80 |
λ/2 |
500～800nm |
φ30mm |
2.5mm |
|
WPW-20C-4M-50/80 |
λ/4 |
500～800nm |
φ20mm |
2.5mm |
|
WPW-25C-4M-50/80 |
λ/4 |
500～800nm |
φ25mm |
2.5mm |
|
WPW-30C-4M-50/80 |
λ/4 |
500～800nm |
φ30mm |
2.5mm |
|
WPW-20C-2M-60/90 |
λ/2 |
600～900nm |
φ20mm |
2.5mm |
|
WPW-25C-2M-60/90 |
λ/2 |
600～900nm |
φ25mm |
2.5mm |
|
WPW-30C-2M-60/90 |
λ/2 |
600～900nm |
φ30mm |
2.5mm |
|
WPW-20C-4M-60/90 |
λ/4 |
600～900nm |
φ20mm |
2.5mm |
|
WPW-25C-4M-60/90 |
λ/4 |
600～900nm |
φ25mm |
2.5mm |
|
WPW-30C-4M-60/90 |
λ/4 |
600～900nm |
φ30mm |
2.5mm |
|
WPW-20C-2M-80/110 |
λ/2 |
800～1100nm |
φ20mm |
2.5mm |
|
WPW-25C-2M-80/110 |
λ/2 |
800～1100nm |
φ25mm |
2.5mm |
|
WPW-30C-2M-80/110 |
λ/2 |
800～1100nm |
φ30mm |
2.5mm |
|
WPW-20C-4M-80/110 |
λ/4 |
800～1100nm |
φ20mm |
2.5mm |
|
WPW-25C-4M-80/110 |
λ/4 |
800～1100nm |
φ25mm |
2.5mm |
|
WPW-30C-4M-80/110 |
λ/4 |
800～1100nm |
φ30mm |
2.5mm |
|
WPW-20C-2-45/110 |
λ/2 |
450～1100nm |
φ20mm |
3mm |
|
WPW-25C-2-45/110 |
λ/2 |
450～1100nm |
φ25mm |
3mm |
|
WPW-30C-2-45/110 |
λ/2 |
450～1100nm |
φ30mm |
3mm |
|
WPW-20C-4-45/110 |
λ/4 |
450～1100nm |
φ20mm |
3mm |
|
WPW-25C-4-45/110 |
λ/4 |
450～1100nm |
φ25mm |
3mm |
|
WPW-30C-4-45/110 |
λ/4 |
450～1100nm |
φ30mm |
3mm |

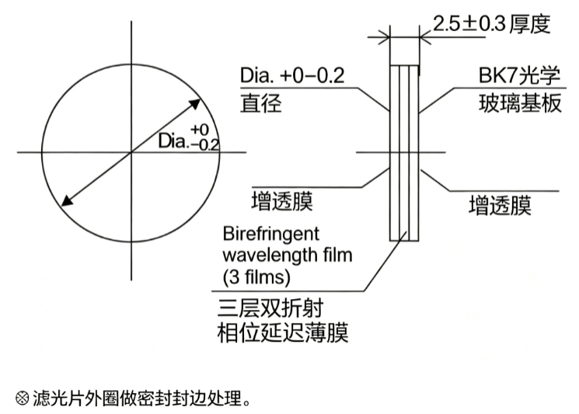

Optosigma宽带λ/2波片/宽带λ/4波片外形说明图：

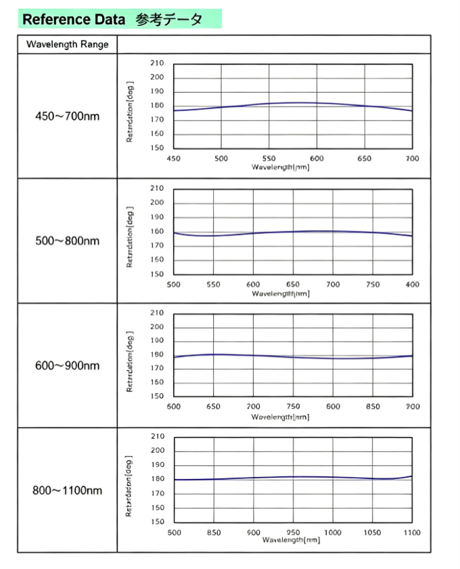

Optosigma宽带λ/2波片/宽带λ/4波片波长特性曲线图：
