56°偏振分光片PBS的介绍，布鲁斯特角实现S/P偏振光高效分光，Ts:Tp=1:200，日本SIGMAKOKI

作者：韦bq 时间：2026-09-29

日本西格玛光机SIGMAKOKI提供偏光平板分光镜PBS-C，适用于强激光、大口径光束的平板型偏振分光元件，可用于高能激光偏振衰减、光量可调的分束光学系统等，入射采用布鲁斯特角56°，依靠正面多层电介质膜实现S、P偏振光高效分离，消光比Ts:Tp=1:200，表面质量10－5，面型精度λ/10，反面无镀膜。

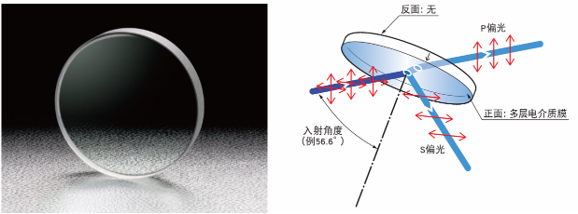

左图：偏光平板分光镜PBS-C图示右图：功能说明图

SIGMAKOKI偏光平板分光镜PBS-C共同指标：

规格	描述
基材面型精度	λ/10
透过消光比	Ts：Tp＝1：200
平行度	＜5″
镀膜	正面　多层电介质膜反面　无
表面质量	10－5
有效直径	外径的90％

SIGMAKOKI偏振分光镜/偏振片PBS-C特性：

- 入射角度设定为布鲁斯特角，分束镜具有很高的S·P偏光分离比；

- 镀有多层电介质膜，光量损失很小，可以有效地分离偏振光；

- 由于是平板型分光镜，即使光束通光口径变大，重量也不会变得很重；

- 光束透过玻璃的距离很短，波长分散或色差的影响很小；

SIGMAKOKI偏振分光镜/偏振片PBS-C注意事项：

- 使用前，请务必确认入射激光光束的能量密度要低于激光损伤阈值

- 通过透镜或凹面反射使激光光束变细后入射时，如果能量密度超过元件，的激光损伤阈值，元件有破损的危险

- 平板型偏光分光镜的反面没有镀防反射膜。（以布鲁斯特角入射P偏光，反射率为0%）

- 光线从反面入射时，S偏光在反面将被反射，可能有多重反射产生杂散光

- 请按照技术指标指示的入射角度使用。入射角度不同时，透过率的波长特性会产生变化，透过率，反射率，P偏光和S偏光的分离比等也会产生变化。而且，请注意入射角度随材质或波长的不同而不同

- 在适用波长之外使用时，不会得到应有的偏光分光镜的特性。请选择与使用波长相符的元件

- 由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数mm

- 不能辨别反射镀膜面位置时，请使用基板侧面的箭头符号确认

偏振分光镜/56°偏振分光片PBS-C标准品列表：

型号	适用波长(nm)	外径φD(mm)	最大透过光束直径(mm)	材质	入射角度(°)	P偏光透过率(%)	S偏光反射率(%)	激光损伤阈值※(J/cm²)
PBS-20C03-10-266	266	φ20	φ10.0	合成石英	56.3	＞92	＞95	2
PBS-25.4C03-10-266	266	φ25.4	φ12.7	合成石英	56.3	＞92	＞95	2
PBS-30C03-10-266	266	φ30	φ15.0	合成石英	56.3	＞92	＞95	2
PBS-20C03-10-355	355	φ20	φ10.1	合成石英	55.9	＞94	＞95	2
PBS-25.4C03-10-355	355	φ25.4	φ13.1	合成石英	55.9	＞94	＞95	2
PBS-30C03-10-355	355	φ30	φ15.7	合成石英	55.9	＞94	＞95	2
PBS-20C03-10-532	532	φ20	φ9.9	BK7	56.6	＞95	＞98	5
PBS-25.4C03-10-532	532	φ25.4	φ12.9	BK7	56.6	＞95	＞98	5
PBS-30C03-10-532	532	φ30	φ15.4	BK7	56.6	＞95	＞98	5
PBS-20C03-10-1064	1064	φ20	φ10.0	BK7	56.4	＞96	＞98	7
PBS-25.4C03-10-1064	1064	φ25.4	φ12.9	BK7	56.4	＞96	＞98	7
PBS-30C03-10-1064	1064	φ30	φ15.5	BK7	56.4	＞96	＞98	7

※入射角度0°，激光脉冲宽10ns，重复频率20Hz

偏振分光镜/偏振片PBS-C透过率波长特性（参考数据）：

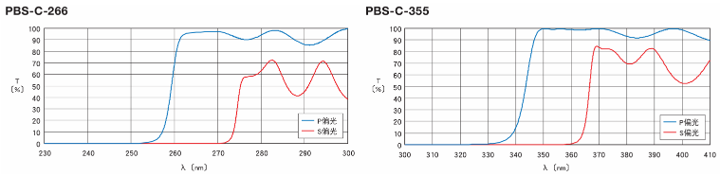

266nm和355nm 56°偏振分光片PBS透射率曲线图

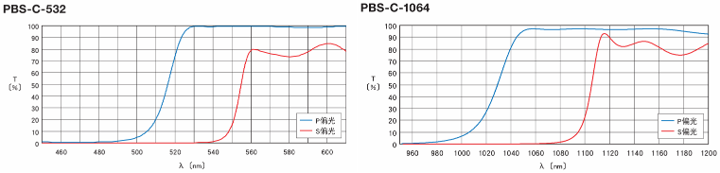

532nm和1064nm 56°偏振分光片PBS透射率曲线图
