透射波前误差TWE：Transmitted Wavefront Error是光学行业用于量化光线通过光学元件（如滤光片、透镜、窗口片）后，出射波前相对于理想参考波前发生畸变程度的度量指标。在理想系统中，平面波穿过滤光片或窗口片后，其相位前沿不应发生任何改变。然而在实际中，真实的光学组件会引入非理想的相位变化或误差，其来源包括镀膜厚度梯度、基底形状、材料内部不均匀性，以及多个表面之间的相互作用等。这些变化或误差会降低图像保真度、改变焦点位置，并在光学系统中引入像差。
在某些情况下，对透射波前误差TWE进行实测可能并不可行。镀膜特性、波长限制以及仪器条件的组合可能会干扰测量；然而，证明产品符合规格要求仍然是必要的。为了应对这一挑战，Alluxa的工程团队开发了一套建立在自身SIRRUS™离子束沉积硬镀膜技术基础上，可用于在直接干涉测量不切实际，或受成本和设备限制无法进行全面表征时，对TWE进行预测的模型。这种基于光谱均匀性的滤光片TWE预测方案，能够在无法直接测量时，以高置信度估算Alluxa滤光片在镀膜时所产生的TWE。
透射波前误差TWE对硬膜滤光片的直接影响体现在：
-降低成像保真度与分辨率：畸变的波前无法在焦平面上完美汇聚，导致点扩散函数（PSF）展宽，最终图像变得模糊，细节丢失。
-引入系统像差：TWE中的非规则性分量（Irregularity）等效于在光路中引入了难以通过系统调校消除的高阶像差，影响光学系统的极限性能。
-限制系统集成与公差预算：在复杂光学系统中，每个元件的TWE都需要被严格分配和预算。若滤光片的TWE过大或不可控，将挤占其他元件的公差空间，增加系统集成的难度和成本。
Alluxa滤光片的解决方案——基于光谱均匀性的滤光片TWE预测方案：
透射波前误差TWE完全由透射波前的变化决定，即光学元件通光孔径上不同位置的相对相位变化。干涉测量是测量TWE的标准方法，因为它能直接映射波前相位。然而，这种方法并非总是实用，因为干涉测量会受到鬼影反射、对准误差或光学元件在干涉仪光源波长处不透明等因素的影响。
Alluxa公司凭借其独有的SIRRUS™离子束沉积硬镀膜技术，在高精度、高均匀性光学镀膜领域处于行业领先地位。当干涉仪直接测量遇到困难（如滤光片在干涉仪波长下不透明、或需快速在线检测）时，Alluxa开发了一套解析预测模型，将常规的分光光度计多点波长扫描数据转换为可靠的TWE估算值。
滤光片TWE预测方案的原理：滤光片中心波长（CWL）或边缘波长的空间偏移量，直接对应于镀膜物理厚度的变化，而厚度的变化又等价于相位的改变。通过精确标定“波长偏移→相位变化”的比例因子（称为“相位波长”），即可将光谱均匀性映射为TWE分布。镀膜膜层厚度的变化，即不均匀性，会导致光学相位厚度的成比例变化。考虑到这种关系，波长偏移可以直接转换为TWE，如图1。

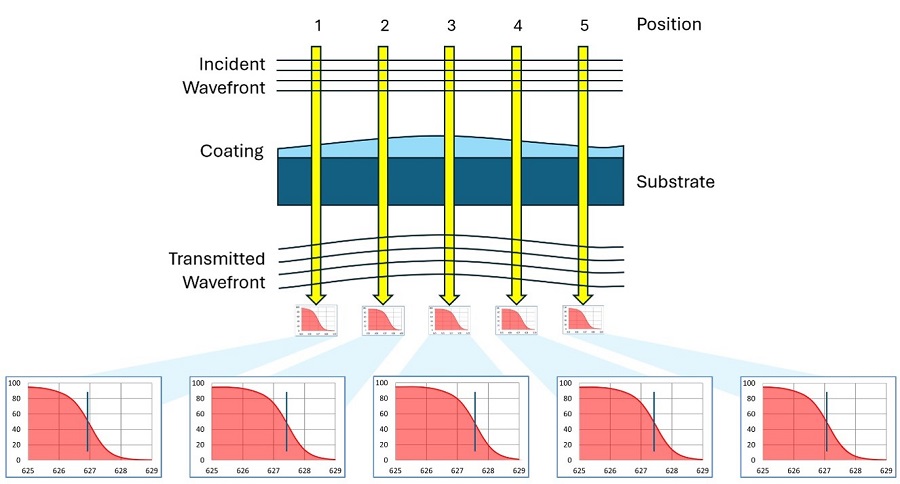

图1：入射波前穿过表面镀膜厚度不同的硬膜滤光片后，其相位偏移情况。在膜层较厚的区域，波长相关的特征出现在较长的波长处。
这种滤光片TWE预测方案将镀膜厚度和光谱位置与零件各处的相位变化联系起来，该方法的原理基于一些相对容易满足的要求，这些要求是由镀膜工艺本身所决定的，主要有以下四个关键前提：
-镀膜厚度主导：光谱变化主要由镀膜厚度变化引起，基底等因素影响可忽略。
-各层厚度同步变化：膜堆各层厚度按同一比例增减，保持膜系结构完整性。
-厚度变化微小：相对于层厚，变化量极小，可通过一阶线性近似（小信号近似）处理。
-空间变化缓慢：厚度在空间上渐变，允许通过合理密度的采样点表征全口径
Alluxa滤光片采用SIRRUS™离子束沉积硬镀膜技术，即PVD加工工艺。在镀膜过程中，由于镀膜腔内沉积厚度的差异，镀膜厚度的微小变化不可避免。随着镀膜厚度的增加，光谱特征会向长波方向移动；当厚度减小时，光谱特征则会向短波方向移动。硬膜滤光片的传输曲线是由各层之间的干涉作用决定的，因此其对层厚的变化非常敏感。亚纳米级的偏差足以显著扭曲光谱响应曲线。为了将光谱性能作为测量TWE的依据，光谱曲线必须与预期的理论曲线尽可能吻合，且失真要尽可能小。为了使分析有效，光谱的非均匀性应该表现为整体波长位置的阶跃式变化；而层与层之间厚度的复杂变化则会导致最终的光谱曲线出现较大偏差，从而使得该方法无法准确应用。对于具有精确波长特性的多层镀膜来说，如果Alluxa滤光片光谱曲线能够保持其形状并与理论模型一致，那么就可以确信厚度变化相对于层厚来说是非常小的。那么，这些波长偏移可以模型化为镀膜厚度的恒定百分比变化。
一旦确定了光谱形状的完整性，计算透射波前误差TWE的过程就可以按照以下步骤进行。使用分光光度计或激光/探测器系统，在光阑的多个点测量特定的光谱特征（例如 50%的边界或峰值波长）。这些测量结果以波长偏移的形式呈现，如图2所示。

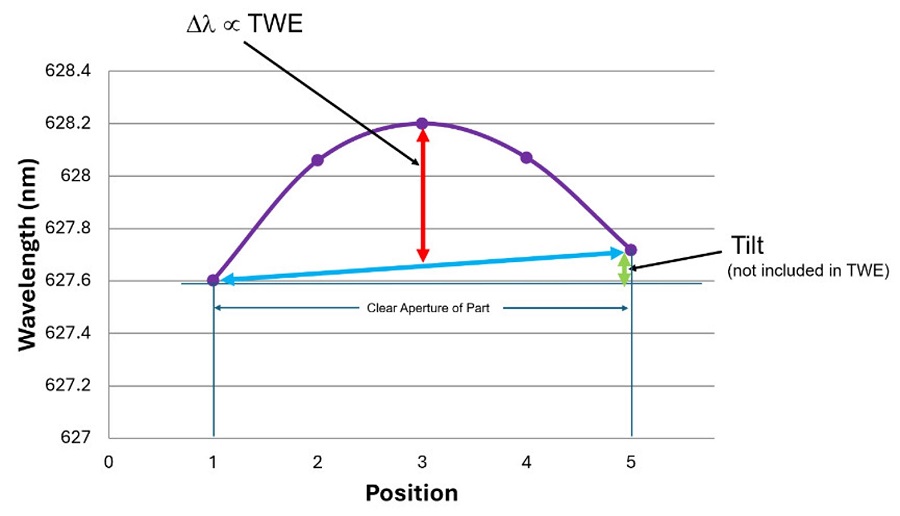

图2：测量到的波长变化与位置的关系。
如图2中的紫色曲线所示，当波长发生变化时，会出现最大的波长变化幅度；在TWE的衡量标准中，这个最大变化幅度由红色箭头表示。不过，这一变化幅度仍然小于整个硬膜滤光片中波长的最大变化幅度，因为蓝色线条和绿色箭头所表示的线性波长变化被忽略了。这是因为，线性波长变化实际上相当于厚度的线性变化或相位的变化，而这种变化只会引入波前的倾斜，而倾斜并不被纳入TWE的度量标准中。
波长偏移被转化为最终的相位最大偏移值。单层的相位变化仅仅是折射率“n”与厚度“d”的乘积。然而，对于多层堆叠结构，则需要使用复杂的薄膜建模程序来计算适当的比例因子。图3展示了这一原理的应用情况，图中以532 nm带通硬膜滤光片的例子来说明理论上的透射率和相位变化。

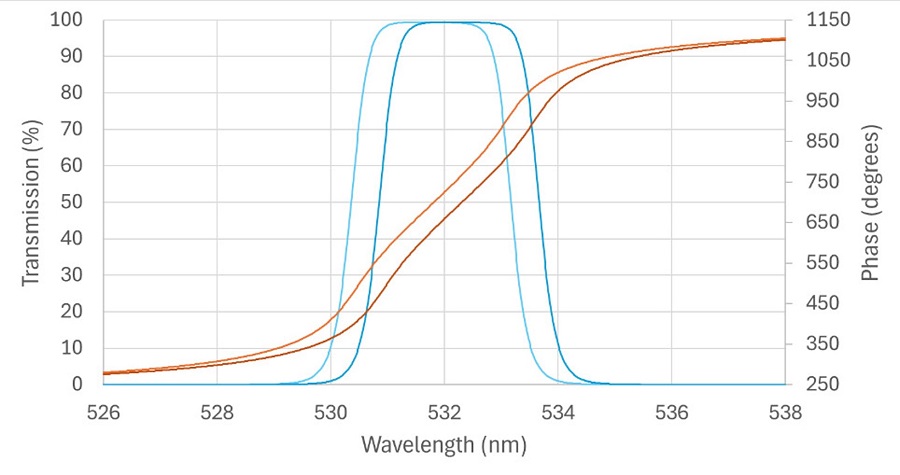

图3：532nm带通硬膜滤光片的透射振幅和相位
图3中两条曲线代表相同的Alluxa滤光片，但厚度相差0.1%。这导致在532nm处，波长偏移约0.49nm时，相位变化约为65度。在本例中，我们使用行业标准的薄膜设计程序模拟了0.1%的厚度变化。引入0.1%的厚度增加后，由此产生的+0.49nm波长偏移清晰可见，在透射曲线和相位曲线中均可观察到。该计算得到的相位变化提供了将给定波长偏移与给定相位变化关联起来所需的比例因子。需要注意的是，在透射率较低的波长区域，相位变化（以及由此得到的TWE值）较小，但在接近通带的波长范围内则很容易确定。在中心波长532nm处，+0.49nm的偏移导致+65度的相位变化。因此，对于该波长，将波长偏移转换为TWE的比例因子为65/360（相位变化占完整波长的比例）除以0.49（产生该相位变化的波长偏移），最终值为0.37，该值被称为“相位波长”。 由于TWE通常以周期性波动的形式出现，因此TWE的值可以表示为1除以该数值，即λ/2.7。
Alluxa滤光片TWE预测方案的优势：
-规避测量限制：在干涉测量不可行时（如滤光片在干涉仪波长下不透明），依然可以估算TWE。
-高效且经济：利用常规分光光度计进行多点扫描，成本低、速度快，适合产线批量检测。
-结果可靠且保守：通过线性拟合或网格化（RMSt算法）数据分析，并经过与干涉仪实测数据的严格对比验证，其峰值（PV）值偏差可控制在6%以内。
Alluxa通过实验验证了该滤光片TWE预测方案的有效性。在验证案例中，对一款定制设计的Alluxa滤光片，分别采用线性拟合方法（9个采样点）和网格RMSt方法（69个采样点）计算TWE，并与干涉仪实测值进行对比。结果表明，两种方法得到的PV值与实测值高度吻合，网格RMSt方法因其更全面的空间覆盖，能提供更为保守和可靠的TWE评估。
对于追求极致性能的现代光学系统，滤光片的透射波前误差（TWE）是不可忽视的关键参数。Alluxa公司凭借其高精度的SIRRUS™离子束沉积硬镀膜技术和对镀膜物理机制的深刻理解，创新性地提出了基于光谱均匀性的滤光片TWE预测方案。该方法有效克服了传统干涉测量的局限，为Alluxa滤光片的透射波前误差TWE评估与控制提供了一条高效、可靠且更具工程实践性的新路径，有力支撑了高性能、大批量硬膜滤光片的稳定交付。
