CERCO 1990 28 F/3.5 是一款专为紫外—可见—近红外（UV-VIS-NIR）宽谱成像设计的复消色差镜头，紫外成像镜头，最初面向搭配 Ø18 mm 阴极的像增强型摄像机开发，工作波段覆盖紫外到可见光。该镜头由法国 CERCO 公司设计制造，凭借氟化钙与熔融石英的材料组合，在全孔径下即可实现优秀的紫外分辨率表现，是深紫外成像领域一款兼具性能与实用性的经典工业镜头。

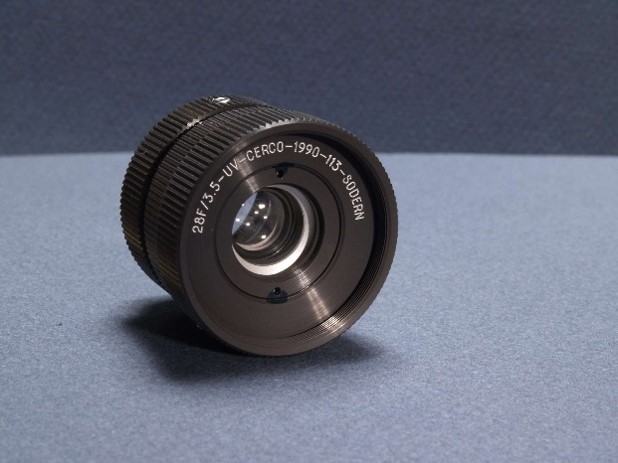

图：CERCO 28mm F/3.5 紫外镜头
该镜头主要面向燃烧诊断（火焰/等离子体分析）、通用物理实验以及法医科学等高价值应用。得益于其卓越的色差校正能力，镜头在紫外到可见光范围内可实现“同一焦点”成像，极大简化了多光谱实验中的对焦流程。
CERCO 紫外成像镜头提供了两种版本以满足不同波段需求：标准镀膜版在 250–450 nm 拥有高达约 90% 的高透过率，适合绝大多数紫外成像场景；而无镀膜版则将可用波段下探至 190 nm，覆盖 190–900 nm 的超宽区间，为深紫外研究提供了可能。这种“同一光学结构、两种镀膜方案”的设计思路，让用户可以在透过率与波段覆盖之间按需取舍。
CERCO 28mm F/3.5 紫外镜头参数：
|
参数 |
数值 |
|
焦距（近轴） |
28.34 mm |
|
光圈范围 |
F/3.54 – F/16（带手动光圈） |
|
视场：全画质 / 最大 |
Ø18 mm / Ø25 mm |
|
角视场（Ø18 / Ø25 mm 像面） |
35.4° / 48° |
|
最近对焦距离 |
250 mm |
|
光学后截距 |
17.14 mm |
|
标准版光谱范围 |
250–900 nm |
|
无镀膜版光谱范围 |
190–900 nm |
紫外工业镜头透过率与视场照度：
标准镀膜版的轴上光学透过率在 250–450 nm 内典型值约 90%（可见光范围约 40%）。对于200 nm 附近的应用，CERCO 提供无镀膜版本，工作范围扩展至 190–900 nm，但全波段透过率约 60%，且因表面反射会存在更多鬼影。需要注意的是，低于 190 nm 时熔融石英本身吸收显著（170 nm 处透过率约 0.37），限制了更深紫外的应用。视场相对照度（标准镀膜版、全孔径）：中心 100%，偏离中心 7.5 mm 处约 82%，12.5 mm处约 45%，呈现典型的余弦四次方衰减，宽视场应用需注意暗角。

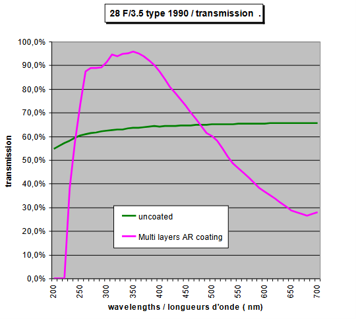

图：透过率曲线
机械结构与接口：
镜身为铝合金材质、哑光黑表面处理，整体长度 50 mm，最大外径 37.5 mm，兼顾轻量化与刚性。镜头配备手动光圈（虹膜 diaphragm）与手动对焦机构。相机接口为标准的 C-Mount（W 1”、32 tpi、法兰距 17.52 mm），可直接适配绝大多数工业相机与像增强器。镜头前端配有 M34 × 0.5 滤镜螺纹，紫外工业镜头便于加装紫外带通滤光片。
UV镜头采用6 片式结构，光学元件由紫外级氟化钙（CaF₂）与合成熔融石英两两配对组成，从而实现了复消色差（Apochromat）校正——这意味着三种不同波长的光可汇聚于同一焦平面，色差控制远超普通消色差镜头。
所有光学表面均镀有多层增透膜，标准版本膜层针对 250–400 nm 波段优化，保证了高透射与低鬼影。光学件材料本身（CaF₂ + 熔融石英）UV镜头具备优异的紫外透过性，紫外定焦镜头理论上支持低至 190 nm 的深紫外波段。
总结：
CERCO Type 1990 28 F/3.5 紫外定焦镜头以氟化钙+熔融石英复消色差设计、190–900 nm 超宽谱覆盖、优于50 lp/mm 的紫外分辨率以及标准 C-Mount 接口，为深紫外到近红外的科研与工业成像提供了一站式光学解决方案。
