太赫兹分光镜,太赫兹多通分光镜

太赫兹分光镜,太赫兹多通分光镜

俄罗斯Tydex供应2种太赫兹分光镜(THz Beam Splitter),分为单通分光镜和多通分光镜。太赫兹分光镜,THz多通分光镜采用HRFZ-Si或KBr材质,其尺寸直径为25.4~150mm,两面都是平面镜且没有镀膜,能适用于很广的波段范围,它的透过率和反射率比为54%:46%。其中,单通分光镜适用于入射光只通过分光镜1次的情况下,而多通分光镜则用于需要多次通过分光镜的情况,通常用于干涉仪方案。

所属品牌: 俄罗斯Tydex

应用类型: 太赫兹

产品型号:BS-HRFZ-SI-D25.4-T3.5、BS-KBr-D30-T5-C

负责人:陈工 激光防护眼镜
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单



直径25.4~150mm,透射和反射比54%46%太赫兹分光镜,太赫兹多通分光镜



俄罗斯Tydex公司在太赫兹分光镜领域,供应两种太赫兹分光镜:单通分光镜,用在光辐射只通过分光镜一次的情况下。多通分光镜,用在光辐射需要多次通过分光镜的情况下,一般用于干涉仪方案。

其最大尺寸直径可达150mm,厚度在3.5-10mm之间,THz分光镜采用HRFZ-SiKBr两种材质,两面都是平面镜没有镀膜,在很宽的的波段范围内的透过率和反射率的比约为54%46%

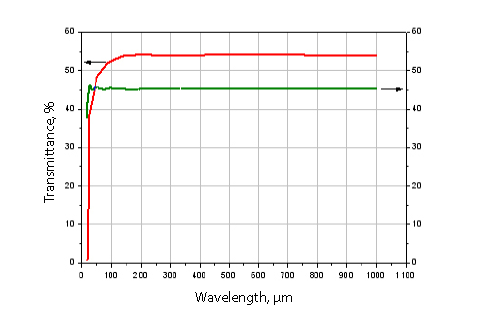

1. HRFZ-Si透过率和反射率(样品厚度5mm

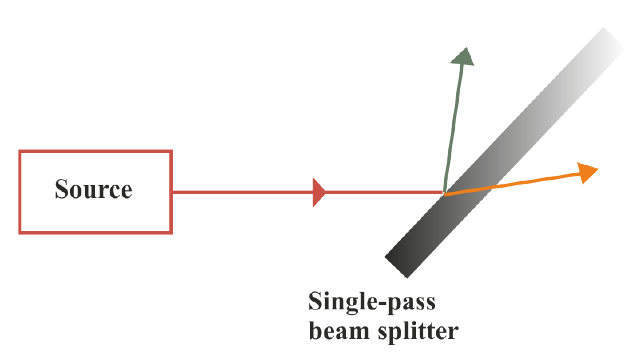

一,单通太赫兹分光镜

单通THZ分光镜材料的参数指标和HRFZ-Si窗口镜一样。事实上,平面型的HRFZ-Si窗口镜可以用作单通分光镜。

参数:

材料

HRFZ-Si

类型

平面镜型

最大尺寸, mm

150

直径公差,mm

+0.0 / -0.1

厚度公差, mm

 ± 0.1

通光口径占外径比例, %

≥90

平行度. min

3

表面质量(两面抛光度), scr/dig

60/40

表面精度, mm

±0.01 背离理想平板

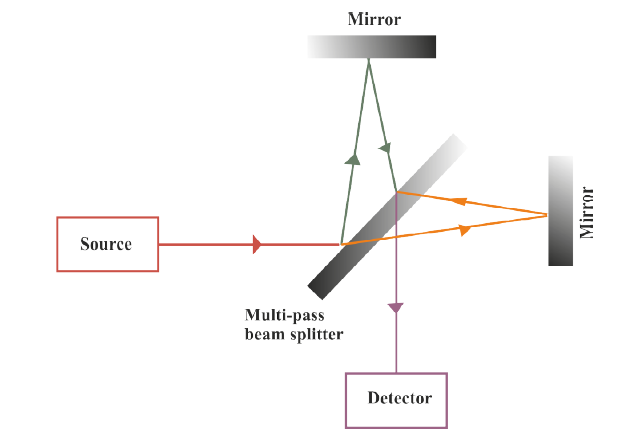

2.     多通THz分光镜

多通分光镜通常用在干涉仪中,和单通分光镜一样,要求高的制作精度。

参数:

材料

HRFZ-Si

类型

plano-plano

最大尺寸, mm

to 150

直径公差,mm

0

厚度公差, mm

 ±0.01

通光口径占外径比例, %

≥90

平行度. min

5

表面质量(两面抛光度), scr/dig

60/40

表面精度, mmλ@633 nm

1



以下的多通分光镜规格有库存:

No.

直径 mm

厚度 mm

1

40x30

3.5

2

50.8

3.5



Tydex公司HRFZ-Si分光束片的标准规格

类型描述

直径, mm

厚度mm

型号

plano-plano

25.4

3.5

BS-HRFZ-SI-D25.4-T3.5

plano-plano

25.4

3.5

BS-HRFZ-SI-D25.4-T3.5

plano-plano

38.1

3.5

BS-HRFZ-SI-D38.1-T3.5

plano-plano

38.1

3.5

BS-HRFZ-SI-D38.1-T3.5

plano-plano

38.4

3.5

BS-HRFZ-SI-D38.4-T3.5

plano-plano

50.8

3.5

BS-HRFZ-SI-D50.8-T3.5

plano-plano

50.8

3.5

BS-HRFZ-SI-D50.8-T3.5

plano-plano

50.8

5

BS-HRFZ-SI-D50.8-T5

plano-plano

50.8

5

BS-HRFZ-SI-D50.8-T5

plano-plano

50.8

10

BS-HRFZ-SI-D50.8-T10

plano-plano

76.2

6

BS-HRFZ-SI-D76.2-T6

plano-plano

76.2

6

BS-HRFZ-SI-D76.2-T6

plano-plano

101.6

8

BS-HRFZ-SI-D101.6-T8

plano-plano

150

10

BS-HRFZ-SI-D150-T10

plano-plano

40 x 30

3.5

BS-HRFZ-SI-L40-H30-T3.5

plano-plano

40 x 30

3.5

BS-HRFZ-SI-L40-H30-T3.5

plano-plano

138.6 x 138.6

10

BS-HRFZ-SI-L138.6-H138.6-T10



Tydex公司KBr分光镜的标准规格

类型描述

直径, mm

厚度mm

型号

plano-plano

30

5

BS-KBr-D30-T5-C
