LaserTune量子级联激光器

LaserTune量子级联激光器

LaserTune是美国Block公司的一款宽波段波长可调型中红外量子级联激光器,可调波长范围为5.4~12.8 μm,主要优势如下:高度集成的一体化设计,操作简易,界面功能清晰,支持多种调谐模式,可调谐波段范围宽,输出光的方向稳定性优秀,主要应用于生化检测和气体探测领域。

所属品牌: 美国Block Engineering

应用类型:

产品型号:LaserTune

负责人:张工
联系电话:13670216712 电子邮箱:zzhang@welloptics.cn

规格书下载 添加到询价单


Lasertune量子级联激光器宽波段调谐,5.4~12.8 μm



Block Engineering公司的次世代量子级联激光器 LaserTune在满足面临持续挑战的科研领域的需求方面展现出了重要的意义。这款完全集成的“单箱”概念,将占地面积降到了最低,大大节省了实验室工作空间。同时也提供了市面上最宽的无间隙调节范围,5.4~12.8 µm,无需额外的电源或者控制设备。

LaserTune现在可以被编程为在几种模式下运行,包括移动调谐(手动控制),可编程步数的步进调谐和可编程扫描参数的扫描调谐。LaserTune以每毫秒25 cm-1的速度提供了极快的扫描能力。该系统支持30300纳秒的脉冲持续时间,重复频率高达~3MHz,占空比高达8%。脉冲可以通过可用的同步信号在内部规律性地触发。此外还支持外部触发。光束尺寸约为2 mm x 4 mm,具有行业领先的指向稳定性。


LaserTune关键的优势

-工业领先的无间隙波长调节范围,范围5.4-12.8 µm,可配置14个中红外激光器

-支持波数扫描、阶跃函数或静态波数控制。波数扫描速度极快,可达25 cm-1/msec

-出色的输出光束方向稳定性

-完全集成的一体化解决方案

-对用户友好的灵活操作界面(支持无线网络)。主板上的软件允许您轻松控制激光器并同步采集探测器信号,以生成完整的可导出的光谱

-提供的SDK(软件开发工具包)支持与其他设备的快速集成

-MCT探测器选项提供了一体式光谱仪功能


灵活友好的操作界面


多种波长调节控制模式

-手动控制

-可编程的步进调节

-可编程的波数扫描调节

-任意步长的调节


界面设置

-脉冲参数:脉宽,重复频率,电流

-热控制

-触发方式:内部和外部触发;外部脉冲触发


业界领先的无间隙波长可调范围



LaserTune量子级联激光器的波段选择

5.4–6, 6.1–7.3, 7.4–10.4, 9.9–12.8 µm,每个都是单个激光发射管,可根据需求选择合适的波段,一个系统最多可配置4台。如果有其他波段特定的需要可以咨询联系我们。


LaserTune 波长可调中红外激光器参数指标

参数

指标

无间隙调节范围

λ ≈ 5.3 – 12.8 µm (Δν > 1000 cm-1) (典型值)

(单个系统最多可配置4台激光器)

光谱线宽

< 2 cm-1 (典型值)

光谱精度/波长重复性

< 2 cm-1 / < 0.5 cm-1 (典型值)

最大峰值功率

150 mW (典型值)

平均功率

0.5 – 15 mW over 95% of 1000 cm-1

5%占空比

功率稳定性

< 5% pulse-to-pulse (典型值)

< 0.05% over 10 ms @ 1 MHz (典型值)

脉冲宽度

30 – 300 ns

外部脉冲控制下可实现连续可调

内部与外部触发下可达10ns级的精度

脉冲重复频率

高达 3 MHz

最大占空因数

2.5 – 15% (取决于脉冲参数)

光束质量

单横模

光束尺寸

2 x 4 mm, 准直光输出

光束远场发散角

< 5 mrad

指向稳定性

< 1 mrad (99% of 1000 cm-1

偏振

垂直偏振,消光比100 : 1

波长调节模式

手动控制

可编程步进调节

可编程波数线性扫描

步进调节速度

10 cm-1 step in <1 ms (100 cm-1 step in <2 msec)

Example: Step across 1000cm-1 in 1.1 seconds

with 100 steps with 10 msec dwell per step

波数扫描速度

线性扫描速率 > 25 cm-1/ms

计算机控制

无线网;以太网;HTML/SOAP 交互接口

波长的数字监测

模拟脉冲控制

内部触发:同步输出,可调偏移

外部触发:激光脉冲和波长调谐

脉冲控制:直接控制上升沿和下降沿

设备体积

Approx. 6.25 × 5 × 4.9 inches,volume = 2.6 liters

设备重量

2 kg (4.5 lbs)

冷却

风扇式主动冷却

温度范围

(运行时/存储时)

10 to 30 °C / -10 to 70 °C

电源

100 – 240 V (50/60 Hz),2 A


LaserTune的外形尺寸

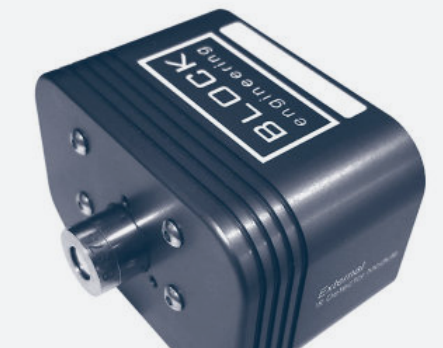

MCT探测器(Lasertune量子级联激光器的可选配件)


MCT(Mercury-Cadmium-Telluride)红外探测器作为LaserTune的可选搭配,提供了一体化的光谱仪功能。主板上的软件可以让用户轻松操控激光器,并收集探测器信号以生成可导出的光谱曲线。紧凑,结实,即插即用的设计将使得LaserTune成为实验室中可靠的伙伴。

MCT红外探测器模组是一个热电冷却的探测元件,在和Laser Tune连接使用时,为了便于获取到光谱数据,会专门封装一个前置放大器。整个模块仅需在室温下工作,无需液氮或其他冷却技术。用户可以用多种应用工具去配置光谱仪,比如红外显微镜。得到的光谱数据可以在LaserTune中已经安装好的软件中呈现,无需额外的数据采集或者处理设备。

LaserTuneQCL系统中,针对辐射曲线和快速扫描速率也对探测器模组进行了优化。这个模块对于Block公司旗下所有光谱仪都是一样的硬件规格,用户可以获得最大的通用性的便利,而无需牺牲系统的性能。
