西格玛光机 PAL-10-NIR-A 10倍近红外物镜，专为1064nm YAG激光加工设计。具备高NA(0.3)与31mm长工作距离，支持同轴观察，边缘成像清晰。激光损伤阈值达0.2J/cm2（1064nm），兼容可见光与红外光观察。深圳仓库长期现货，配套支架LHO-26及同轴观察单元OUCI可选。
所属品牌： 日本OptoSigma
应用类型：
产品型号：
负责人：戴湘麟
联系电话：13423881512
电子邮箱：team5@welloptics.cn
PAL-10-NIR-A，西格玛光机10x近红外用物镜，激光加工
西格玛光机/SIGMAKOKI/OptoSigma的这款无限远校正物镜专为YAG激光（1064nm）加工设计，具备高数值孔径（NA）特性。其设计同时校正了可见光谱区的像差，支持与加工激光同轴的实时观察。物镜拥有较长的工作距离，且场曲已得到校正，确保在视场边缘也能获得自然清晰的图像。它适用于同轴观察系统或激光导入光学系统，并兼容红外光观察。在激光损伤阈值方面，其参考值为0.1 J/cm2（532nm）与0.2 J/cm2（1064nm），测试条件为脉冲宽度10ns、重复频率20Hz。深圳仓库PAL-10-NIR-A/PAL-10-NIR/PAL-NIR长期库存，欢迎咨询。
PAL-10-NIR-A/PAL-10-NIR参数如下：
|
型号 |
PAL-10-NIR-A |
|
名称 |
MPlanApo NIR 10x |
|
倍率 |
10x |
|
焦距 ｆ |
20mm |
|
NA |
0.3 |
|
瞳孔直径 |
φ12.0mm |
|
工作距离 WD |
31.0mm |
|
分辨率(λ＝550nm) |
0.92μm |
|
焦深(λ＝550nm) |
±3.1μm |
|
实际视场 (φ24目镜) |
φ2.4mm |
|
实际视场 (摄像元素 1/2英寸) |
0.48×0.64mm |
|
激光损伤阈值 |
0.2J/cm2 波长1064nm |
|
自重 |
0.29kg |
|
厂家 |
西格玛光机/SIGMAKOKI/OptoSigma |
*PAL-10-NIR已停售，PAL-10-NIR-A为在售型号，除自重像差0.01kg，参数相同。

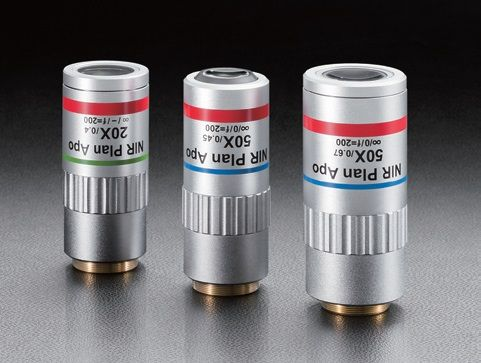

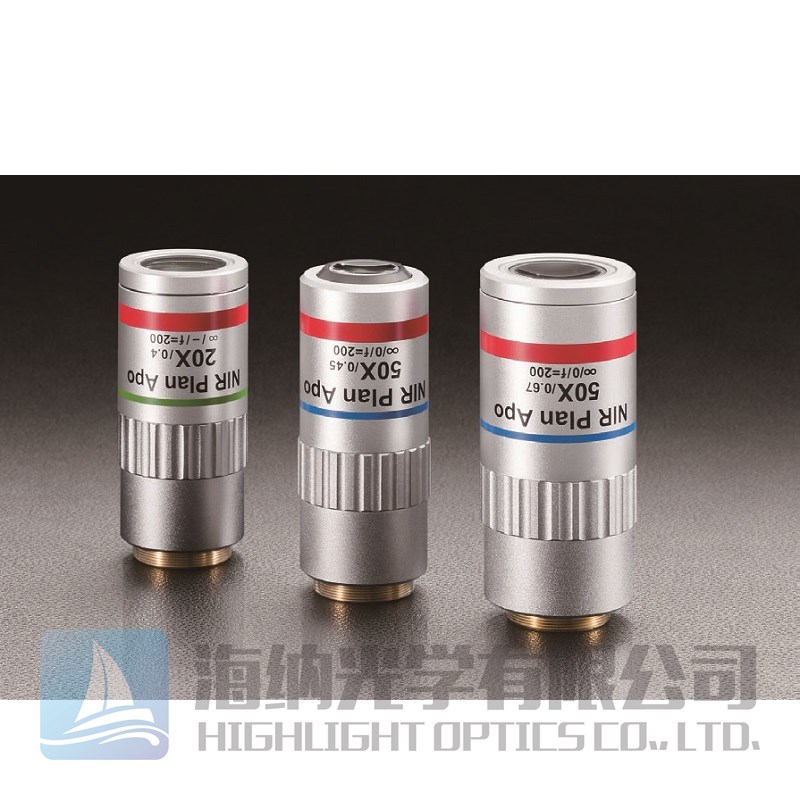

图：PAL-10-NIR-A/PAL-10-NIR/PAL-NIR实物图

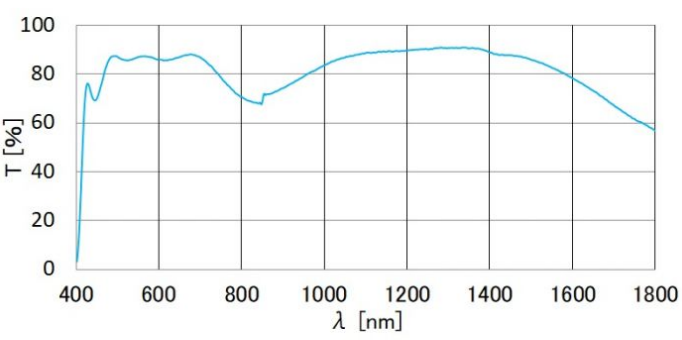

图：PAL-10-NIR-A/PAL-10-NIR透过率

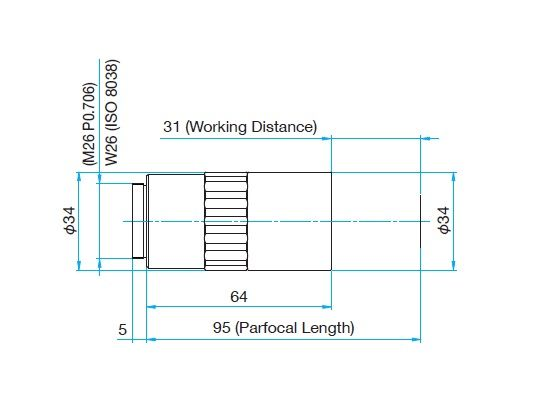

图：PAL-10-NIR-A/PAL-10-NIR尺寸图
本公司备有固定式物镜支架LHO-26。如需将PAL-NIR/10x物镜/近红外用物镜/激光加工用物镜安装于十字动支架，敬请咨询。作为完整的激光加工解决方案，我们同时供应同轴照明观察装置OUCI与激光导入组件DIMC。
PAL-NIR/10x物镜/近红外用物镜/激光加工用物镜使用时请务必注意以下事项：
为确保加工效果并保护物镜，请将入射光束直径（1/e2）扩展至约物镜瞳径的一半。光束过细不仅无法获得更小的聚光光斑，还会因能量密度升高而可能导致物镜损伤。
此外，加工飞溅物易污染镜面，请确保充分的工作距离或加装薄型保护镜片以进行防护。
关于倍率的特别说明：
产品标称倍率基于搭配f=200mm成像镜得出。使用其他厂商成像镜时，请先确认其焦距，并依据公式实际倍率=成像镜焦距/物镜焦距进行计算。
