我司专业提供国产AOM（声光调制器），涵盖780nm宽带空间声光调制器、780nm保偏光纤声光调制器、1064nm保偏光纤声光调制器三大系列。产品工作波长覆盖780±20nm、760-800nm、1030-1080nm，工作频率80MHz至1500MHz，具备响应快、插入损耗小、消光比高、温度稳定性强等优势，专为原子物理、冷原子实验、激光光谱学、激光通信等科研与工业应用场景设计。
所属品牌： 海纳光学 Highlightoptics
应用类型：
产品型号：SGT80/110/200/300-780-xx-B，SGTF200-1064-1PFH、SGTF200-1064-1PFG-HP、SGTF400-1064-1PFH(H)
负责人：戴湘麟
联系电话：13423881512
电子邮箱：team5@welloptics.cn
780nm、1064nm国产AOM，保偏光纤、宽带空间声光调制器
我司国产AOM/自由空间声光调制器/光纤耦合声光调制器，含780nm宽带空间声光调制器、780nm保偏光纤声光调制器、1064nm保偏光纤声光调制器三大系列9款型号，工作波长780±20nm/760-800nm/1030-1080nm，工作频率80-1500MHz，响应快、插入损耗小、消光比高、温稳性强，适配原子物理、激光光谱学、激光通信等场景，科研/工业专用。

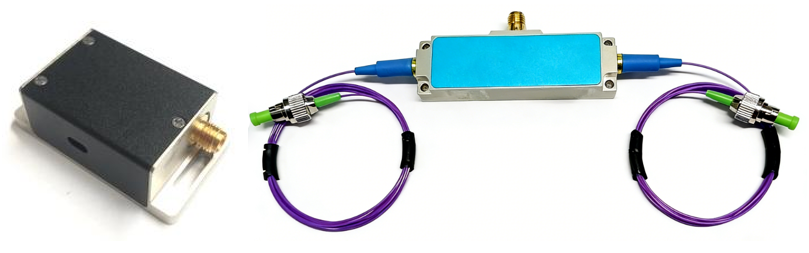

图：自由空间声光调制器/光纤耦合声光调制器
国产AOM/红外声光调制器/宽带空间声光调制器/保偏光纤声光调制器应用：
-原子物理、冷原子实验
-激光光谱学
-激光通信
红外声光调制器/780nm声光调制器/1064nm声光调制器性能特点：
-响应时间快
-插入损耗小
-消光比高
-温度稳定性和可靠性高
780nm声光调制器/1064nm声光调制器基本参数总览：
|
型号 |
系列 |
工作波长(nm) |
工作频率 |
响应时间 |
插入损耗 |
消光比 |
|
SGT80-780-1.5TA-B30 |
780nm宽带空间AOM |
780±20 |
80MHz |
160ns/mm |
静态透过率＞95% |
＞1000:1 |
|
SGT110-780-1TA-B50 |
780nm宽带空间AOM |
780±20 |
110MHz |
160ns/mm |
静态透过率＞95% |
＞1000:1 |
|
SGT200-780-0.5TA-B60 |
780nm宽带空间AOM |
780±20 |
200MHz |
160ns/mm |
静态透过率＞95% |
＞1000:1 |
|
SGTF110-780-1PFH |
780nm保偏光纤AOM |
760-800 |
110MHz |
＜50ns |
＜3dB |
≥50dB |
|
SGTF200-780-1PFH |
780nm保偏光纤AOM |
760-800 |
200MHz |
＜15ns |
＜10dB |
≥50dB |
|
SGTF1500-780-1P |
780nm保偏光纤AOM |
760-800 |
1500MHz |
＜10ns |
- |
≥50dB |
|
SGTF200-1064-1PFH |
1064nm保偏光纤AOM |
1030-1080 |
200MHz |
＜12ns |
＜3dB |
≥50dB |
|
SGTF200-1064-1PFG-HP |
1064nm保偏光纤AOM |
1030-1080 |
200MHz |
＜12ns |
＜3dB |
≥50dB |
|
SGTF400-1064-1PFH(H) |
1064nm保偏光纤AOM |
1030-1080 |
400MHz |
＜6ns |
＜3dB |
≥50dB |
780nm宽带空间声光调制器系列
780nm 宽带声光调制器系列含 SGT80-780-1.5TA-B30、SGT110-780-1TA-B50、SGT200-780-0.5TA-B60 三款，工作波长为 780±20nm，工作频率覆盖 80-200MHz，响应时间为 160ns/mm，以静态透过率＞95%、消光比＞1000:1 为核心优势，适配无偏振要求的 780nm 波段激光宽带移频与高强度调制场景。
|
参数 |
单位 |
SGT80-780-1.5TA-B30 |
SGT110-780-1TA-B50 |
SGT200-780-0.5TA-B60 |
|
工作波长 |
nm |
780±20 |
||
|
输入光偏振态 |
- |
任意(推荐线偏振⊥) |
||
|
中心频率 |
MHz |
80 |
110 |
200 |
|
衍射效率 |
MHz |
≥80 |
≥80 |
≥80 |
|
移频带宽 |
MHz |
30 |
50 |
60 |
|
衍射效率（全带宽） |
% |
≥60 |
||
|
光孔径 |
mm |
1.5 |
1 |
0.5 |
|
衍射光分离角 |
mrad |
14.9 |
20.43 |
37.1 |
|
驱动功率 |
W |
≤3 |
||
|
光脉冲上升时间 |
ns/mm |
160 |
||
|
损伤阈值 |
W/mm2 |
10 |
||
|
静态透过率 |
% |
＞95 |
||
|
消光比 |
- |
＞1000:1 |
||
|
射频接头 |
- |
SMA 母头 |
||
|
输入阻抗 |
Ω |
50 |
||
|
电压驻波比 |
- |
＜1.3：1 |
||
|
冷却方式 |
传导冷却 |
|||
|
封装规格 |
- |
TA |
||
|
工作温度 |
℃ |
-20℃~55℃ |
||
|
贮存温度 |
℃ |
-40℃~70℃ |
||
780nm保偏光纤声光调制器系列
780nm 保偏光纤声光调制器系列含 SGTF110-780-1PFH、SGTF200-780-1PFH、SGTF1500-780-1P 三款，工作波长覆盖 760-800nm，工作频率跨度大（110-1500MHz），响应时间快至＜10ns，插入损耗≤10dB，消光比均≥50dB 且具备≥20dB 偏振消光比，基于 PM780 保偏光纤设计，适配偏振敏感型 780nm 激光的高频、超快调制需求。
|
参数 |
单位 |
SGTF110-780-1PFH |
SGTF200-780-1PFH |
SGTF1500-780-1P |
|
工作波长 |
nm |
760-800 |
||
|
工作频率 |
MHz |
110 |
200 |
1500 |
|
3dB 移频带宽 |
MHz |
＞10 |
＞40 |
＞100 |
|
插入损耗 |
dB |
＜3 |
＜10 |
|
|
上升时间 |
ns |
＜50 |
＜15 |
＜10 |
|
光纤类型 |
- |
PM780 |
||
|
消光比 |
dB |
≥50 |
||
|
偏振消光比 |
dB |
≥20 |
||
|
耐受光功率 |
W |
≤0.5 |
≤0.1 |
|
|
驱动功率 |
W |
≤1 |
≤2 |
|
|
光纤接头 |
- |
FC/APC |
||
|
尾纤长度 |
m |
≥1 |
||
|
射频接头 |
- |
SMA 母头 |
||
|
输入阻抗 |
Ω |
50 |
||
|
封装形式 |
- |
FH |
FA |
|
|
工作温度 |
℃ |
-20℃~55℃ |
||
|
贮存温度 |
℃ |
-40℃~70℃ |
||
1064nm 保偏光纤声光调制器系列
1064nm 保偏光纤声光调制器系列含 SGTF200-1064-1PFH、SGTF200-1064-1PFG-HP、SGTF400-1064-1PFH (H) 三款，工作波长为 1030-1080nm，工作频率 200-400MHz，响应时间＜12ns（超高频款＜6ns），插入损耗均＜3dB、消光比≥50dB，采用 PM980 保偏光纤，适配 1064nm 红外波段保偏激光的中高频调制与高功率耐受场景。
|
参数 |
单位 |
SGTF200-1064-1PFH |
SGTF200-1064-1PFG-HP |
SGTF400-1064-1PFH(H) |
|
工作波长 |
nm |
1030-1080 |
||
|
工作频率 |
MHz |
200 |
200 |
400 |
|
3dB移频带宽 |
MHz |
＞40 |
＞40 |
＞80 |
|
插入损耗 |
dB |
＜3 |
||
|
上升时间 |
ns |
＜12 |
＜12 |
＜6 |
|
光纤类型 |
- |
PM980 |
||
|
消光比 |
dB |
≥50 |
||
|
偏振消光比 |
dB |
≥20 |
||
|
耐受光功率 |
W |
≤1 |
≤5 |
≤1 |
|
驱动功率 |
W |
≤1 |
≤2 |
≤1 |
|
尾纤长度 |
m |
≥1 |
||
|
光纤接头 |
- |
FC/APC |
||
|
射频接头 |
- |
SMA 母头 |
||
|
输入阻抗 |
Ω |
50 |
||
|
封装形式 |
- |
FH |
FG |
FH |
|
工作温度 |
℃ |
-20℃~55℃ |
||
|
贮存温度 |
℃ |
-40℃~70℃ |
||
