LaserTune-M外腔量子级联激光器（EC-QCL）是美国Block Engineering公司的一款新款二代量子级联激光器，其可调波长范围为5.5~12.5μm，主要优势如下：这款中红外量子级联激光器相比一代有更高的平均功率，高达25mW（一代8mW），脉宽30-500ns，重频可达4MHz，还具有高度集成的一体化设计，并且支持多种调谐模式，可调谐波段范围宽，输出光的方向稳定性优秀。
所属品牌： 美国Block Engineering
应用类型：
产品型号：LaserTune-M
负责人：陈工
联系电话：18926013422
电子邮箱：chenpeng@welloptics.cn
Block新款量子级联激光器，波长5.5-12.5μm，0.1~25mW功率更高
Block Engineering的LaserTune-M量子级联激光器是一款适用于科研和测量领域的宽波段调谐外腔量子级联激光器（EC-QCL）。5.5~12.5μm量子级联激光器的单个封装内最多可配置四个激光模块，覆盖中红外区域800-1800cm⁻¹（5.5-12.5µm）。
Block的第二代量子级联激光器LaserTune-M在目前市面上的中红外量子级联激光器QCL中尺寸更小（233×261×217mm），且提供了更高的测量分辨率、更大的信噪比和更高的稳定性。

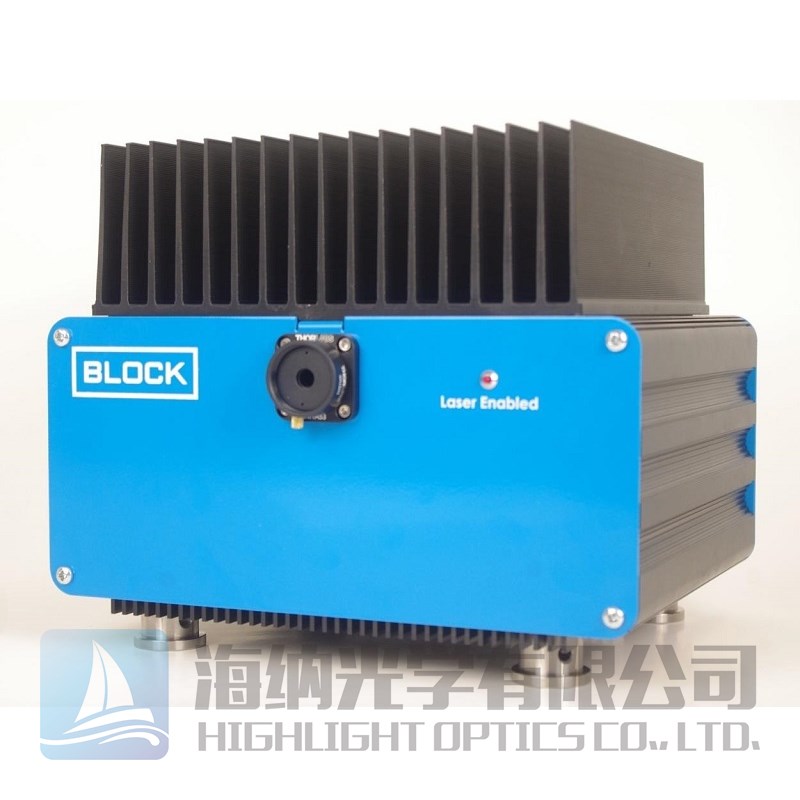

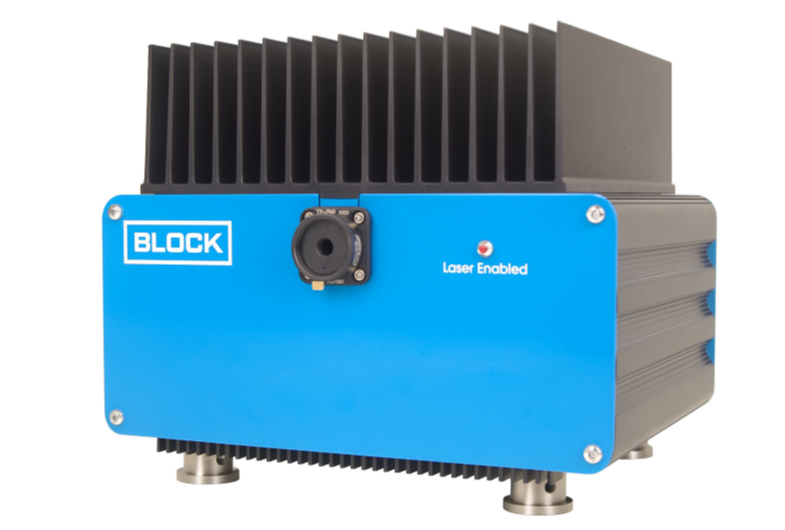

这款新款EC-QCL相比一代，在激光器顶部设计有散热片，省掉了风扇，噪声小而且避免吸灰，整体寿命也不受风扇寿命影响。
LaserTune-M宽波段调谐量子级联激光器主要特点：
-在单个紧凑型仪器中组合有多达四个独立的调谐范围
-可调波长范围大，能达到5.5~12.5μm
-扫描速度快：15,000cm⁻¹/sec
-新技术提供高热稳定性，允许更高的占空比和更大的输出功率
-操作便捷，开箱后几分钟内即可完成设置
除5.5~12.5μm的宽波段之外，Block量子级联激光器LaserTune-M还可配置1-4个可调谐激光范围，同时这款Block新款中红外QCL的电子操作系统还提供独特的灵活编程选项选择，包括传统的斜坡、步进和静态发射模式，以及新的交替模式（选2个波长交替输出）

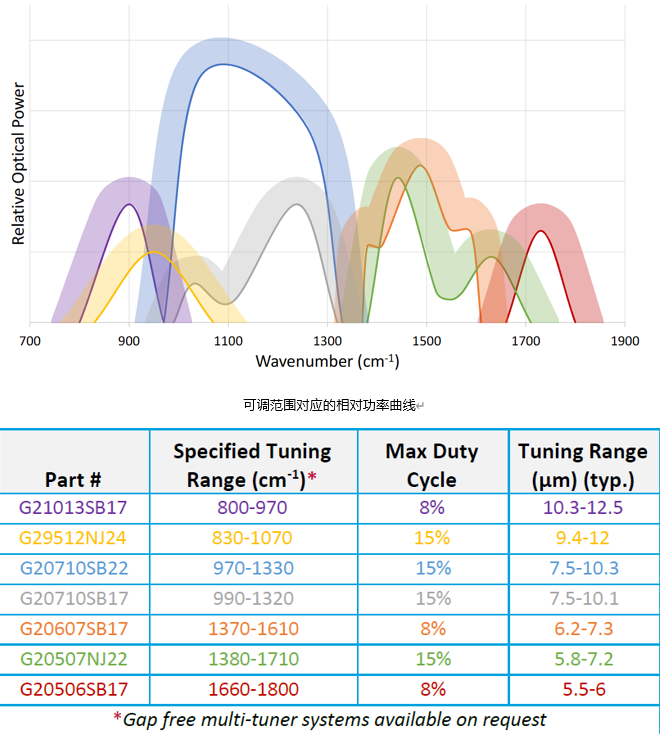

Block新款中红外激光器的可用调谐范围（最多可组合4个）
|
指定调谐范围（cm-1） |
占空比 |
调谐范围(µm)（经典值） |
|
800-970 |
8% |
10.3-12.5 |
|
830-1070 |
15% |
9.4-12 |
|
970-1330 |
15% |
7.5-10.3 |
|
990-1320 |
15% |
7.5-10.1 |
|
1370-1610 |
8% |
6.2-7.3 |
|
1380-1710 |
15% |
5.8-7.2 |
|
1660-1800 |
8% |
5.5-6 |
外腔可调QCL的主要应用：
-科研
-光谱学
-气体检测
-生化检测
LaserTune-M激光器参数表：
|
参数名称 |
Block新款EC-QCL参数 |
|
激光类型 |
IIIb类（在QCL孔径处），可见光指向激光：II类 |
|
光谱线宽 |
＜2cm⁻¹ |
|
光谱准确度/重复性 |
＜2cm⁻¹/＜±0.2cm⁻¹ |
|
脉冲功率 |
＜500mW，脉冲宽度30-500ns |
|
平均功率（与波数相关） |
15%占空比下最高达25mW |
|
脉冲间稳定性 |
标准差＜2.5%@1MHz |
|
平均功率稳定性 |
25℃时，1小时内平均值＜±0.1% |
|
光束模式 |
TEM00 |
|
光束直径 |
2×4mm，准直输出 |
|
光束发散角 |
＜5mrad |
|
指向稳定性 |
标准值＜±1mrad |
|
达到峰值功率的时间 |
通常上升时间为4ns |
|
温度稳定性 |
功率：10-65℃时＜±0.01%/℃波数：10-65℃时＜0.01WN/℃ |
|
热负载 |
激光头产生4.8W的热量 |
|
激光操作模式 |
扫描、步进、静态、交替、网格 |
|
尺寸 |
233×261×217mm |
|
重量 |
≤7.3kg |
Block新款量子级联激光器在原先一代量子级联激光器的基础上进行了全面升级，能满足您的各种需求。如果您对LaserTune-M量子级联激光器有兴趣了解，欢迎联系我们的技术团队。
