超高效率太阳能模拟器

超高效率太阳能模拟器

Sciencetech的UHE超高效太阳模拟器(Ultra High Efficiency)是AAA级的太阳能模拟器。其特点是在同类的太阳光模拟器产品中,具有更高的转换效率和更高的功率,使得们可以用于较大的辐照面积和工作距离。NS系列和NL系列的太阳模拟器使用氙弧灯,产生 1 个太阳强度的辐射(±10%),辐照面积50x50 mm2 – 300x300 mm2,光谱范围 300-1800 nm。

所属品牌: 加拿大Sciencetech

应用类型:

产品型号:UHE-15-A、UHE-15-I*

负责人:赖工 光学仪器
联系电话:13691896712 电子邮箱:jmlai@welloptics.cn

规格书下载 添加到询价单




AAA级,高功率,超高效,UHE超高效太阳模拟器



UHE-NS UHE-NL太阳模拟器系列产品是AAA级别的一站式的操作平台。由于超高的电光转换效率,它们可以用于较大的辐照面积和工作距离。UHE-NS/NL系列太阳模拟器是功能强大操作便捷的一站式太阳模拟器,适用于需要稳定可靠光源的各种研究和测试领域。

UHE-NL系列太阳模拟器能够(通过使用合适的AM滤光片)在各种太阳光谱条件下产生1个太阳或者更高的辐照度。所有的电子部件都集成在了UHE-NL外壳里面,从而使整台设备的外观设计显得非常简洁。对于UHE-NL系列,所有太阳模拟器的功能都可以从一个主触摸屏界面或者Sciencetech电源控制软件进行操控。

UHE超高效太阳模拟器特点:

- 行业领先的超高效率

- AAA级别

- 一站式操作平台

- 适用于大辐照面积

- 包括 AM1.5G滤光片

- 垂直操作,水平操作可选



UHE超高效太阳能模拟器应用:

- 光伏测试

      - 材料表征和降解试验

      - 光化学

      - 加速老化试验



UHE超高效太阳光模拟器规格:



型号

UHE-NS-75

UHE-NS-100

UHE-NS-125

UHE-NL-150

UHE-NL-200

UHE-NL-250

UHE-NL-300

产品编号 #

166-9026

166-9026

166-9032

166-9026

166-9029

166-9030

166-9031

辐照面积

AM1.5G 1个太阳 (mm)

75x75

100x100

125x125

150x150

200x200

250x250

300x300

辐照面积

AM0 1个太阳 (mm)

50x50

70x70

80x80

100x100

140x140

175x175

200x200

工作距离 (mm)

150±10%

175±10%

300±10%

500±10%

575±10%

650±10%

650±10%

辐照不均匀度 (级别)

A (<2%)

A (<3%)

光谱匹配度 (级别)

A (不同的滤光片可选)

时间不稳定性 (级别)

A+ (<1% 1秒内),A (<2% 10 秒内)

A+ (<1% 10秒内),A (<2% 20 分钟内)

光谱区间 (nm)

300-1800

准直半角 ()

8

8

8

8

8

8

8

典型辐照强度

1 个太阳±10%

Lamp Power功率

XE 150W

XE 300W

XE 550W

XE 500W

XE 1000W

XE 1600W

XE 1600W

控制装置

一体化触摸屏装置

尺寸 长×宽×高 (mm)

431×308×1461 (垂直) / 1461× 308×431x (水平)

970×437×1917  / 1917×437×437

重量 (kg)

80

90

电源要求

110-115V/60 Hz 10A or 220-240V/ 50Hz, 10A

220-240V/ 50Hz, 10A

线性调整率

< 0.2%



UHE超高效太阳光模拟器配置:

两种系列都可以设计成垂直向下照射或者水平照射。在垂直向下照射的工作模式下,UHE-NSUHE-NL都可以产生高度略高于书桌高度的均匀光斑。这种配置使用户可以在站立或者坐着的时候都可以方便地操作太阳模拟器。由于有较大的测试区域和工作距离,可以方便地与其它仪器进行系统集成。客户可以选择多种样品区域的配件、可选项仪器配置和配件。更多的产品信息和尺寸请参见1本产品手册结尾处配置的定制化选项。

UHE-NS/NL 模拟器是在我们自己的校准实验室中调整和测试辐照均匀度。我们采用了严格的质量控制程序从而确保我们的模拟器符合客户的要求。

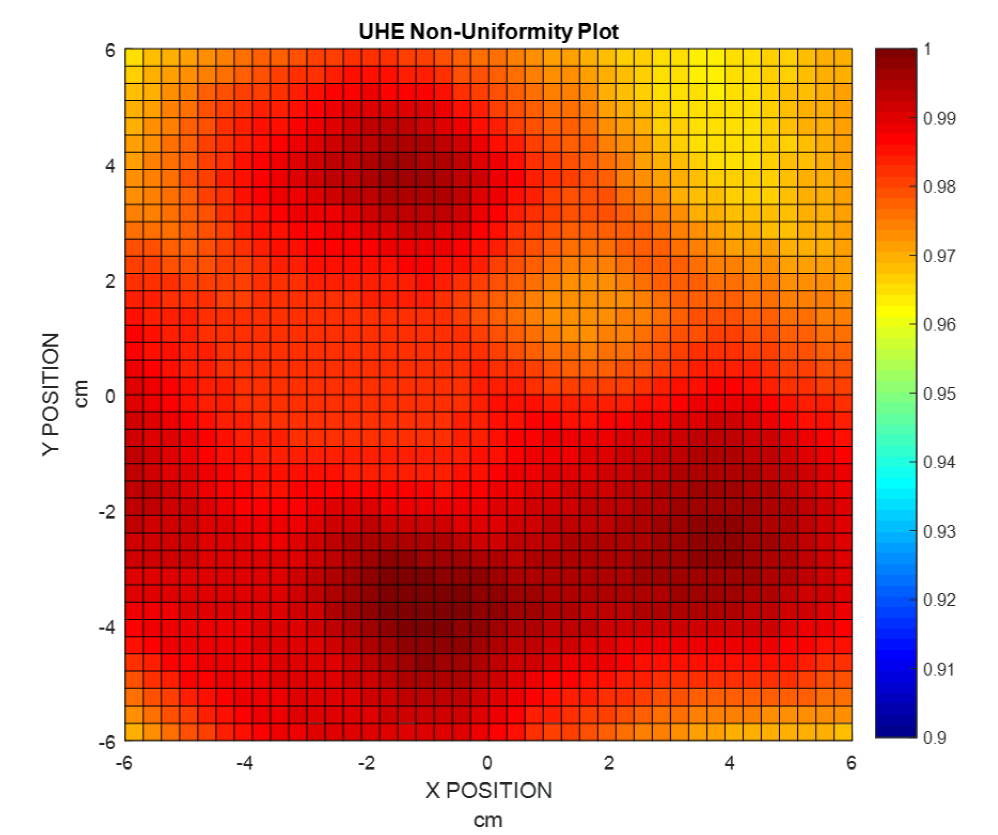

辐照不均匀度被定义为 :

辐照不均匀度 (%) = (最大辐照度—最小辐照度 ) / (最大辐照度+最小辐照度 ) x 100%

辐照不均匀度采用以下方法测试:

- 符合 ASTM E 927。 在 6 x 6 网格中测量36点。 探测器不能大于每个网格的尺寸

- 符合 IEC 60904-9 JIS C 8912,并可以根据客户要求测试。

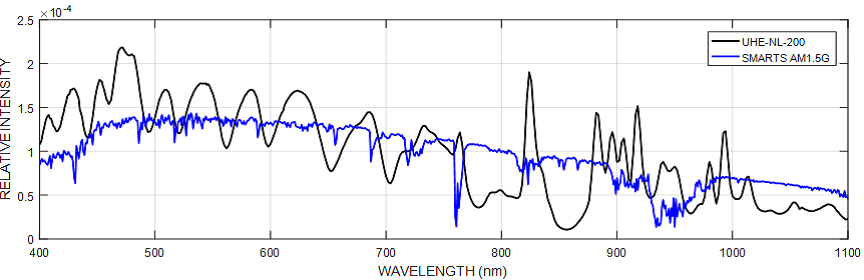

光谱匹配度:

通过一个带有光栅单色仪和宽波段探测器的校准过的光谱辐射计进行测量。测量分辨率设定为 < 10nm

时间不稳定性定义为:

时间不稳定性 (%) = (最大辐照度—最小辐照度 ) / (最大辐照度+最小辐照度 ) x 100%

时间不稳定性是通过在10秒内每秒取20个样来进行测量。

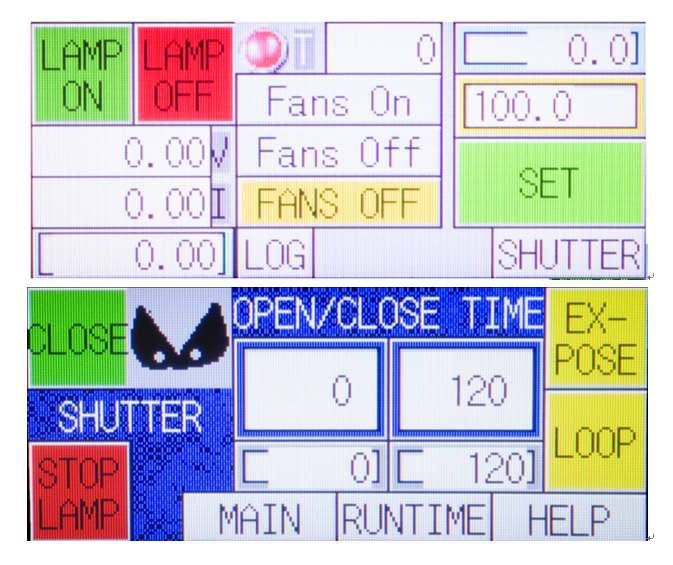

UHE太阳光模拟器控制装置和软件

SciencetechUHE-NSUHE-NL太阳模拟器是通过一个主触摸屏界面控制装置进行控制。这个控制装置的基本特征包括:

 - 触摸屏界面

 - 快门和曝光控制 (200ms 关闭/开启时间)

 - 灯启动和计时器日志

 - 强制空气冷却安全互锁

 - RS232 通信

 - 包括使用图形用户界面的电源控制软件,

 - 用于灯供电、冷却和通信的单电源线连接




滤光片

SciencetechUHE-NS/NL系列太阳模拟器包括一个可以容纳两个滤光片的托槽。通过一个升级版的可选项,滤光片托槽最多可以容纳四个滤光片。最畅销的是AM 滤光片; 但是,有多种其它类型的滤光片可供选择。安装了AM1.5G-FT-3滤光片的UHE-NL太阳模拟器可以提供 A AM1.5G的光谱匹配度。




UNE太阳模拟器配件 (可选项)

型号

产品编号#

产品描述

AM1.5G-FT-3

160-8023

AM1.5G 标准区间 (所有的型号都包括)

AM-ALL-FT-2

640-8017

提供AM1.5D, AM1.5G, AM0 光谱匹配度, 和标准区间

定制化滤光片

-

可根据客户要求提供定制化滤光片*

带通/短通/长通

-

请参考HPF手册

光学液体滤光片

-

例如 红外水滤光片, 请参考液体滤光片手册



配置的定制化选项

UHE-NS/NL模拟器可以在选购时进行定制化配置。我们设计了多种可选项以满足大多数客户的需求。Sciencetech对其独特的定制化服务能力引以为傲。

型号

产品编号

产品描述

-HB

N/A

水平照射选项 (请在下单时指定)

-AT100

166-8016

自动辐照度衰减 0-100%,每次衰减10%

FS-02-N

115-9027

用于长期稳定性的光学反馈装置

UHE-DARK

116-8017

暗箱样品室

ADJ-STAGE

166-8018

手动可调节样品台, 250mm 行程

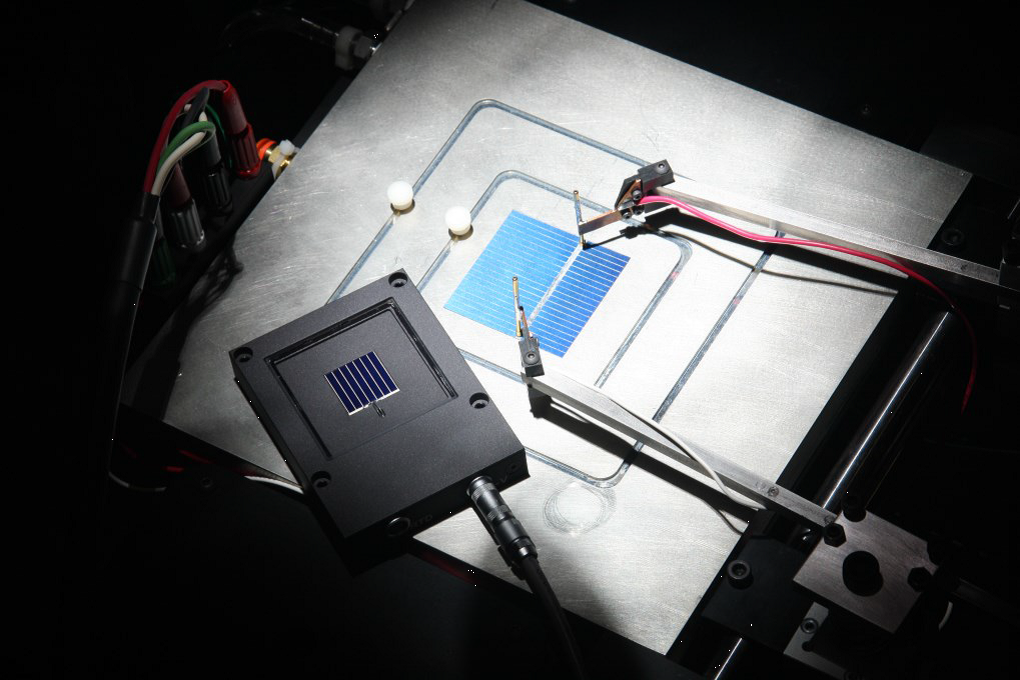

Sciencetech 能够提供多种用于目标平面的配件,包括功能齐全的样品台和IV测试软件。




与各种型号太阳模拟器配套的样品台:

ü 理想 ,  x 不兼容,  U =样品台尺寸偏小, 兼容

样品台型号

UHE-NS-75

UHE-NS-100

UHE-NL-150

UHE-NL-200

UHE-NL-250

UHE-NL-300

UHE-NS-125

SCI-SCC3

(75x75mm)

ü

U

U

U

U

U

U

SCI-SCC6

(150x150mm)

ü

ü

ü

ü

U

U

U

SCI-SCC12 (300x300mm)

x

x

x

ü

ü

ü

ü

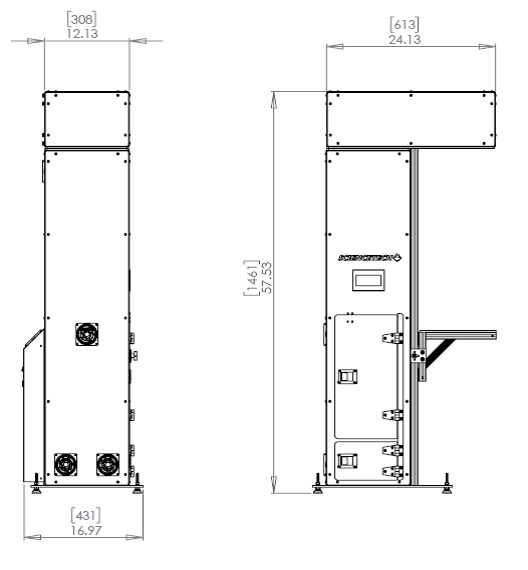

Dimensions尺寸图:垂直朝下照射的UHE-NS


安装选项:

· 标准配置是提供1/4-20 调水平支脚

· 向下固定用的支架可选

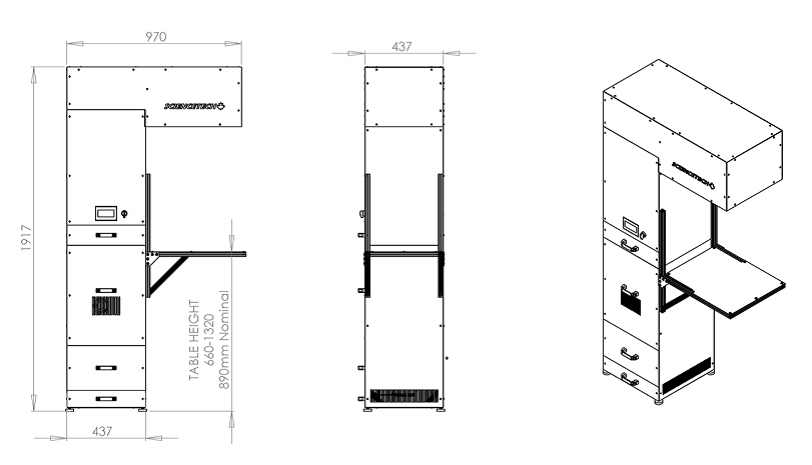

尺寸:垂直朝下照射的UHE-NL


安装选项

· 标准配置是提供1/4-20 调水平支脚

· 向下固定用的支架可选

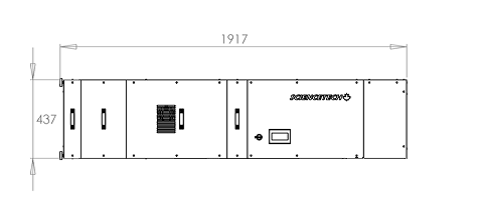

UHE-NL 水平照射选项
