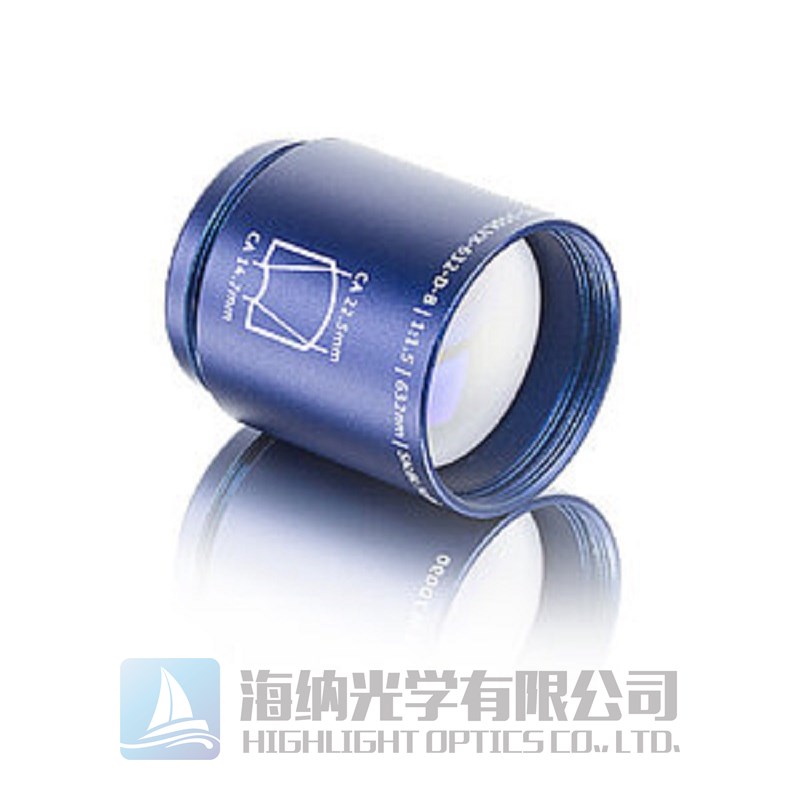

非球面扩束镜

非球面扩束镜

德国Asphericon公司位于德国光学之都耶拿,擅长设计生产非球面镜系列的产品。Asphericon非球面激光扩束镜a|BeamExpander是Asphericon设计的首款衍射受限的非球面扩束镜,放大倍率为1.5x、1.75x、2.0x,还可以组合使用,最大可放大32倍。

所属品牌: 德国Asphericon

应用类型:

产品型号:BAM25系列型号

负责人:杜工 光学镜片及晶体
联系电话:13691926712 电子邮箱:duchong@welloptics.c

规格书下载 添加到询价单

非球面扩束镜,1.5x、1.75x2.0x,最高32倍,衍射受限,单片式



德国Asphericon提供非球面衍射受限扩束镜, a|BeamExpander 是一种单片激光配件,只有一种非球面透镜,确保精度达到最高水平。通过最高32倍的光束放大率和针对不同设计波长(355、532、632、780、1064 nm)的优化性能——单独测量和认证,体验几乎无限的可能性。非球面透镜扩束器是完全受衍射限制的,既可以作为单个元件,也可以与多达五个镀膜元件组合使用。提供三种放大倍率(1.5、1.75、2.0),最高可实现32倍的扩展。


非球面扩束镜特点

-五种设计波长:355nm/532nm/632nm/780nm/1064nm

-最大输入孔径10.6-14.7mm,最大输出孔径22.5mm

-放大倍数为1.5 | 1.75 | 2.0

-最多可将五个扩束器组合使用,扩大32倍和超过230个中间级

-相对于传统的伽利略望远镜,开普勒望远镜式扩束镜,相同扩束倍数的情况下长度缩短50%

-完全衍射受限,这里衍射受限指的是像差非常小,接近理论上的衍射极限水平

-单独测量并由原始Asphericon证书背书

-激光损伤阈值(镀膜): 12J/cm²,100 Hz,6ns,532nm。与所有其他光束调谐元件类似,所有a|BeamExpander也都带有宽带镀膜。请注意您所用装置的材料损伤阈值!


Asphericon扩束镜与传统扩束镜的对比

传统扩束镜分为开普勒望远镜式和伽利略望远镜式,基于非球面和单片式光束扩展元件的a|BeamExpander,即使级联使用,其总长也可比传统系统最多缩短50%。所示为放大倍率为10×(M = 10)的开普勒和伽利略望远镜与Asphericon高精度扩束器的比较。


Asphericon扩束镜高性能在波前测量中更为突出。所示为放大倍率为M = 2(左)的a|BeamExpander以及由五个M = 21(右)的a|BeamExpander组成的套装在532 nm时的测得波前图。非球面元件由玻璃制成,打磨、抛光玻璃表面。波前RMS = 0.018λ(左)和RMS =0.040λ(右)表明透镜精度极为优秀,非常适用于级联系统。


对于超短脉冲激光应用,a|BeamExpander也可灵活应用于500 nm至1600nm的波长范围。请注意脉冲展宽效应。从左侧的图表了解到输入脉冲在穿过a|BeamExpander等光学元件后的变化。


Asphericon低像差扩束镜型号


型号

直径(mm)

螺纹(mm)

波长(nm)

倍率

BAM25-150-DX-355

30 (-0.05 到-0.10)

M28 x 0.75

355

1.5

BAM25-150-DA-532

30 (-0.05 到-0.10)

M28 x 0.75

532

1.5

BAM25-150-DB-632

30 (-0.05 到-0.10)

M28 x 0.75

632

1.5

BAM25-150-DB-780

30 (-0.05 到-0.10)

M28 x 0.75

780

1.5

BAM25-150-DC-1064

30 (-0.05 到-0.10)

M28 x 0.75

1064

1.5

BAM25-175-DX-355

30 (-0.05 到-0.10)

M28 x 0.75

355

1.75

BAM25-175-DA-532

30 (-0.05 到-0.10)

M28 x 0.75

532

1.75

BAM25-175-DB-632

30 (-0.05 到-0.10)

M28 x 0.75

632

1.75

BAM25-175-DB-780

30 (-0.05 到-0.10)

M28 x 0.75

780

1.75

BAM25-175-DC-1064

30 (-0.05 到-0.10)

M28 x 0.75

1064

1.75

BAM25-200-DX-355

30 (-0.05 到-0.10)

M28 x 0.75

355

2

BAM25-200-DA-532

30 (-0.05 到-0.10)

M28 x 0.75

532

2

BAM25-200-DB-632

30 (-0.05 到-0.10)

M28 x 0.75

632

2

BAM25-200-DB-780

30 (-0.05 到-0.10)

M28 x 0.75

780

2

BAM25-200-DC-1064

30 (-0.05 到-0.10)

M28 x 0.75

1064

2
