1.2-5um隔离器和旋光器NLYG(Rotator & Isolator)工作波长在1200-5000nm区间，为量子级联激光器QCL、钬Ho/铥Tm固体振荡激光器等开发，可叫做1200-5000nm隔离器与旋光器，中波红外隔离器，中红外旋光器。NLYG系列隔离器&旋光器,1.2-5um是4.6mm的通光孔径，峰值旋光角45°±0.5°，隔离度＞30dB；在1900–2100nm光学损耗低、脉冲耐受能力强(5J/cm²@10ns)，美国IPOptica(InPut Optica)隔离器和旋光器在4550nm仅推出旋光器，连续光耐受上限2.5W。NLYG隔离器与旋光器1200-5000nm核心作用为阻断光路背向反射光，抑制放大器ASE噪声，稳定种子光源输出频率。
所属品牌： IPOptica
应用类型：
产品型号：NLYG-R-04-1310，NLYG-I-04-1310-000-045
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
1200–5000nm，5J/cm²@10ns，1.2-5um隔离器和旋光器NLYG
美国IPOptica(InPut Optica) NLYG系列隔离器&旋光器,1.2-5um/中波红外隔离器,中红外旋光器 (Rotator & Isolator)专为满足1200nm至5000nm波长范围内的各种需求而设计，包括QCL、Ho和Tm振荡器等，始终以卓越的性能、可靠性、精湛工艺和精美的外观著称。NLYG隔离器与旋光器1200-5000nm/1200-5000nm隔离器与旋光器依托InPut Optica研发团队多年工程一体化设计、光学理论仿真、精密加工与严苛品控经验打造。InPut Optica NLYG隔离器与旋光器1200-5000nm具备宽带宽、高透射特性，适配各类中长红外光学应用。

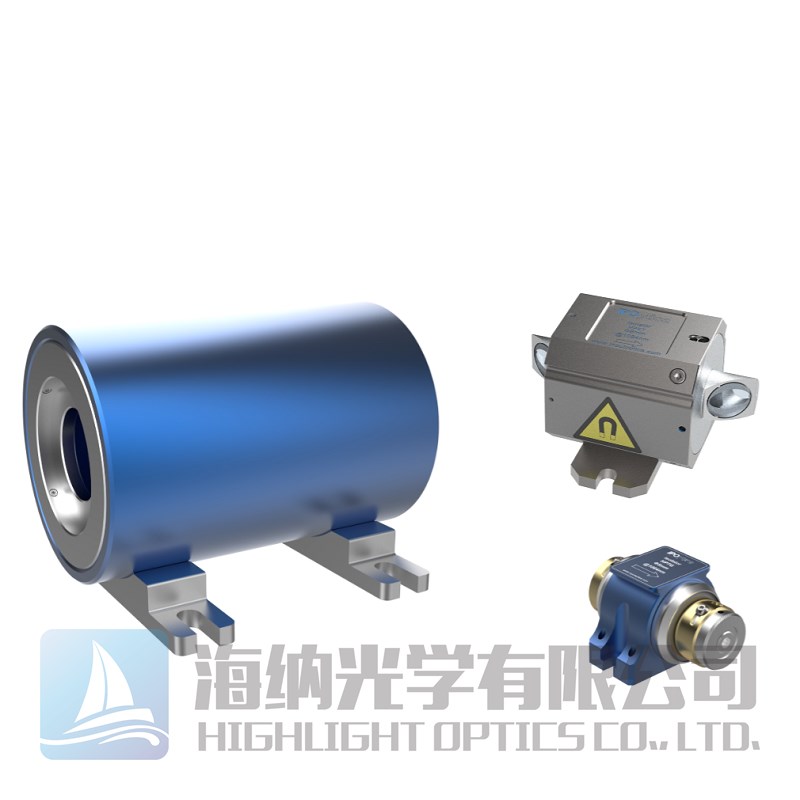

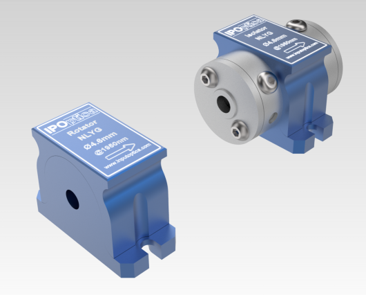

美国IPOptica NLYG系列隔离器&旋光器,1.2-5um/1.2-5um隔离器和旋光器NLYG图示
1.2-5um隔离器和旋光器NLYG(Rotator & Isolator)/ 1200-5000nm隔离器与旋光器的产品优势：
- 高损伤阈值、低插入损耗，适配高功率激光
- 低热透镜效应、低热退偏现象
- 可定制正交偏振隔离光路或布儒斯特隔离光路
- 输入偏振态可调节
- 1000nm波段可提供最大70mm大通光孔径规格
- 一体化集成结构，品质稳定，可在恶劣环境稳定运行
- 隔绝脉冲、连续激光器的光路反射回光
- 消除光源频率漂移，保护种子激光源
- 隔离激光放大器产生的放大自发辐射（ASE）
1.2-5um隔离器和旋光器NLYG(Rotator & Isolator)/1200-5000nm隔离器与旋光器的规格参数：
|
型号 |
NLYG |
|||||
|
工作波长 |
1310nm |
1390nm |
1550nm |
1950nm(1900-2000nm) |
2050nm(2000-2100nm) |
4550nm(4550-4600nm |
|
通光孔径D |
4.6mm |
|||||
|
旋光角度 |
45° ± 0.5° |
|||||
|
损伤阈值 |
1J/cm²@10ns |
5J/cm²@10ns |
2.5W |
|||
|
透射率@22°C, % |
>93%(旋光器) >92%(隔离器) |
>95%(旋光器) >92%(隔离器) |
>70%(旋光器) |
|||
|
存储温度范围 |
-10°C ~ 60°C |
|||||
|
可调温度范围 |
20°C±10°C/根据要求 |
|||||
|
峰值隔离度 |
> 30dB |
|||||
美国IPOptica NLYG系列隔离器&旋光器,1.2-5um/中波红外隔离器,中红外旋光器的外形尺寸：
|
型号 |
通光孔径 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
|
1200~5000nm |
4.6mm |
24 |
34 |
12 |
15.5 |
36.8 |
3.5 |
28 |
28 |

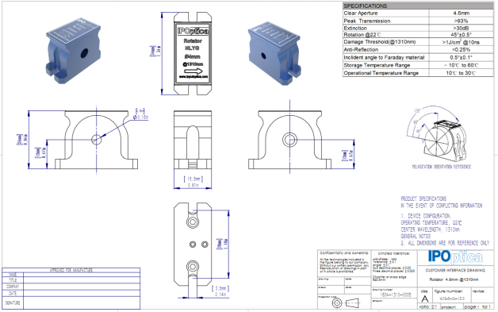

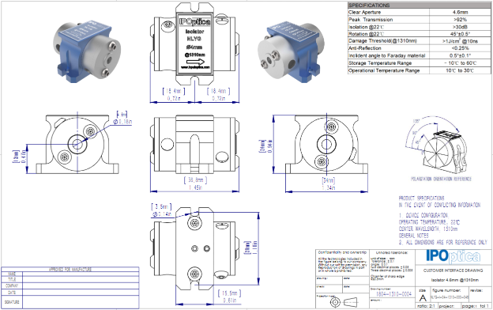

NLYG隔离器与旋光器1200-5000nm/中波红外隔离器,中红外旋光器的图号(figure number)：
|
旋光器(Rotator) |
隔离器(Isolator) |
|
NLYG-R-04-1310 |
NLYG-I-04-1310-000-045 |
|
NLYG-R-04-1390 |
NLYG-I-04-1390-000-045 |
|
NLYG-R-04-1550 |
NLYG-I-04-1550-000-045 |
|
NLYG-R-04-1950 |
NLYG-I-04-1950-000-045 |
|
NLYG-R-04-2050 |
NLYG-I-04-2050-000-045 |
|
NLYG-R-04-4550 |
|
